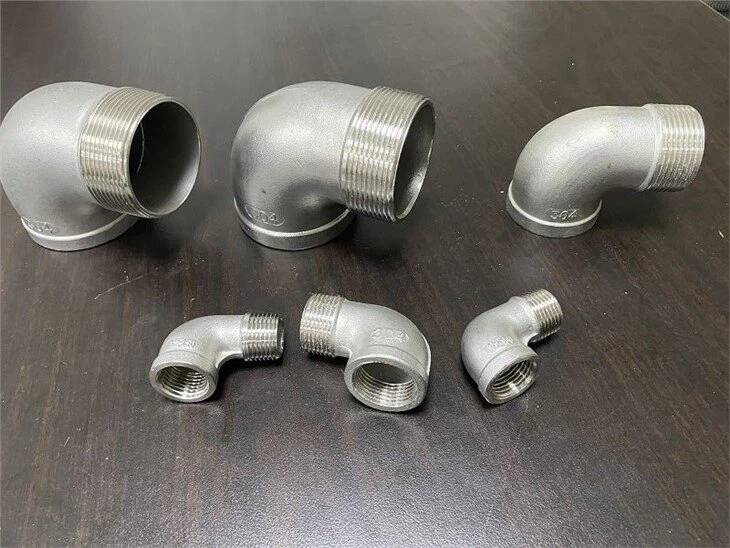

Conexões de cotovelo de rosca fêmea de aço inoxidável 90DEG para sistemas de tubulação

Visão geral

As conexões de cotovelo com rosca fêmea de aço inoxidável de 90 graus são componentes de tubos projetados com precisão, projetados para mudar a direção do tubo em sistemas de tubulação roscada, mantendo a integridade estrutural e a resistência a vazamentos. Fabricados em aço inoxidável 316 de alta qualidade (ASTM A312), esses cotovelos apresentam superfícies internas lisas e dimensões de rosca precisas para garantir fluxo contínuo e conexões seguras em aplicações corrosivas e de alta pureza.

Características

Material e construção premium:

O aço inoxidável 316 (teor de 3,5% de molibdênio) oferece resistência superior à corrosão por pites e frestas induzida por cloreto, 50% mais durável do que o aço inoxidável 304 em ambientes marinhos.

O processo de microfusão garante espessura de parede uniforme (tolerância de ±10%) e furo liso (Ra ≤1,6μm), reduzindo a turbulência e o acúmulo de sedimentos.

Rosqueamento de precisão:

Roscas fêmeas NPT (ANSI/ASME B1.20.1) com ângulo de rosca de 60° e 11,5 roscas por polegada (para tamanhos de 1/2"-2"), testadas com pressão de trabalho de 1,5x para conexões sem vazamentos.

As bordas chanfradas de entrada/saída evitam rebarbas e facilitam a inserção do tubo, reduzindo o tempo de instalação em 20%.

Design versátil:

Disponível em tamanhos nominais de tubo (NPS) de 1/8" a 4", com opções de programação 40 (pressão padrão) e programação 80 (alta pressão) (até 3.000 PSI).

O ângulo de 90° proporciona uma mudança ideal de direção do fluxo enquanto minimiza a perda de pressão, com raio igual a 1,5x o diâmetro do tubo para um fluxo laminar suave.

Conformidade e Certificação:

Atenda aos padrões ASTM A312, ASME B16.11 e MSS SP-83, com relatórios de rastreabilidade de materiais disponíveis para aplicações críticas (por exemplo, farmacêutica, aeroespacial).

Superfície passivada (remoção da camada de óxido) para sistemas de alta pureza, reduzindo a lixiviação de íons metálicos em água deionizada e processos químicos.

Aplicativo

Ideal para sistemas de tubulação que exigem resistência à corrosão e mudança precisa de direção:

Engenharia Marinha: Sistemas de resfriamento de água salgada, tubulações de bordo e plataformas offshore, com aço inoxidável 316 resistindo à corrosão da água do mar por mais de 10 anos.

Processamento Químico: Linhas de transferência química de alta pureza, compatíveis com meios agressivos como ácido sulfúrico, hidróxido de sódio e solventes orgânicos.

Alimentos e Farmacêuticos: Aplicações sanitárias com superfícies eletropolidas (Ra ≤0,8μm), em conformidade com as Normas Sanitárias 3-A e FDA 21 CFR Parte 177.

HVAC e refrigeração: Linhas de condensado, tubos de refrigerante e sistemas de ar comprimido em ambientes agressivos (por exemplo, instalações costeiras, freezers industriais).

Perguntas frequentes

P: Esses cotovelos podem ser soldados em vez de rosqueados?

UM:Não, estes são acessórios roscados; para aplicações soldadas, use cotovelos de solda de topo (ASTM A403 WP316).

P: Qual é a faixa de temperatura para aço inoxidável 316?

UM:-250°C a 800°C, adequado para processos criogênicos e de alta temperatura com isolamento térmico adequado.

P: Como limpar a superfície passivada para sistemas de alta pureza?

UM:Lave com água deionizada ou use produtos de limpeza não abrasivos; evite solventes à base de cloreto para manter a resistência à corrosão.

P: Existem opções não magnéticas disponíveis?

UM:Sim, o aço inoxidável 316L (baixo carbono) oferece baixa permeabilidade magnética, ideal para tubulações de instalações de ressonância magnética (MRI).
