Válvula de esfera de aço inoxidável vs válvula gaveta vs válvula globo

Atualmente, grandes riscos definem tubulações industriais e sistemas de controle de fluidos. A seleção do tipo errado de válvula geralmente leva a desgaste prematuro, vazamentos catastróficos ou enormes ineficiências do sistema. Estas falhas mecânicas comprometem a segurança dos trabalhadores e perturbam gravemente os cronogramas de produção. Ao selecionar um resistente à corrosãoVálvula de aço inoxidávelé uma base sólida para durabilidade, o mecanismo interno determina o desempenho geral do sistema. Um material de corpo robusto não pode corrigir a geometria de fluxo errada. A escolha de um design de esfera, comporta ou globo determina quão bem o sistema lida com pressão, taxas de fluxo e ciclos de manutenção. Este guia ignora definições básicas para fornecer uma estrutura prática e baseada em evidências. Você aprenderá como avaliar, comparar e especificar os mecanismos internos corretos para aplicações comerciais e de alta demanda. Ao compreender os comportamentos hidráulicos exclusivos de cada tipo, você pode garantir uma operação confiável e evitar tempos de inatividade dispendiosos.

Principais conclusões

• Aço inoxidávelVálvulas de esfera oferecem fechamento rápido de um quarto de volta e vedação superior, mas são inadequados para regulação precisa do fluxo.

• Aço inoxidávelVálvulas de gavetafornecem restrição mínima de fluxo e queda de pressão para aplicações liga/desliga, mas são propensos a danos na sede se usados ​​para estrangulamento.

• Aço inoxidávelVálvulas globodestacam-se na regulação precisa do fluxo e na operação frequente, mas apresentam uma resistência ao fluxo significativamente maior (queda de pressão).

• Regra prática de seleção:Especifique Ball para isolamento confiável, Gate para fluxo em massa desobstruído e Globe para estrangulamento preciso.

O dilema da engenharia: combinar a mecânica da válvula com os resultados do sistema

Custos ocultos atormentam sistemas de controle de fluidos mal aplicados. Os engenheiros muitas vezes enfrentam penalidades operacionais severas quando especificam componentes com base apenas no tamanho da linha ou no orçamento. Usar um projeto de portão para operações de estrangulamento serve como um exemplo clássico de falha. Fluidos de alta velocidade passam pela cunha parcialmente aberta. Este fluxo turbulento causa trefilação severa do fio, acabando por corroer a sede metálica. Uma vez corroída, a unidade perde totalmente a capacidade de selar. Da mesma forma, a instalação de um projeto de esfera com sede macia em um ambiente com alto teor de partículas garante falhas rápidas. O meio abrasivo rompe as vedações de polímero durante a atuação.

Uma aquisição bem-sucedida exige uma análise operacional rigorosa. Os compradores devem equilibrar os custos iniciais com a confiabilidade a longo prazo. Os principais indicadores de desempenho incluem intervalos de manutenção, requisitos de coeficiente de fluxo (Cv) e restrições espaciais. A simples atualização para uma liga de grau 316 não evitará a degradação mecânica causada pela dinâmica de fluxo incorreta. Você deve avaliar como a geometria interna interage com seu fluido específico ao longo de milhares de ciclos.

Estruturas industriais reconhecidas de organizações como ASME e API enfatizam a seleção específica de aplicações. Eles recomendam ver cada pipeline como um ambiente dinâmico. Picos de pressão, flutuações de temperatura e cargas de partículas determinam a mecânica interna necessária. A experiência do mundo real prova que esta abordagem evita dispendiosas paragens não planeadas.

Principais categorias de soluções e realidades operacionais

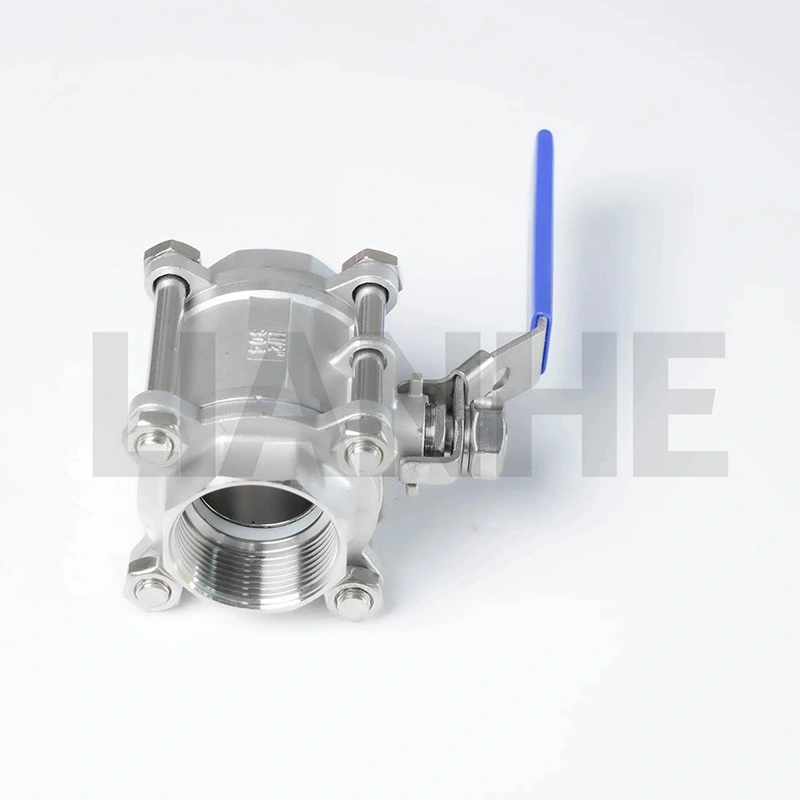

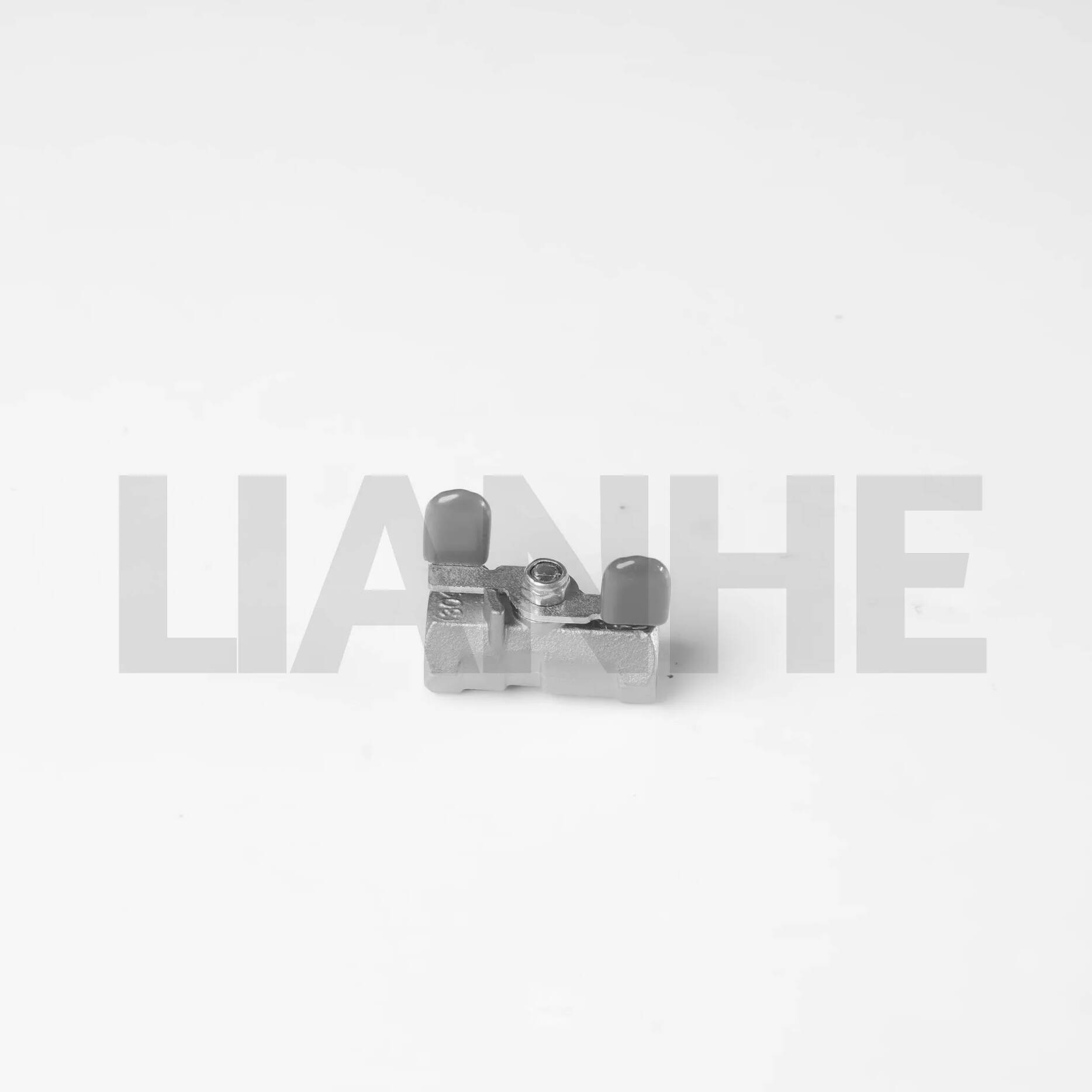

Válvula de esfera de aço inoxidável (padrão de isolamento)

OVálvula de esfera de aço inoxidávelutiliza uma ação rotativa simples de um quarto de volta. Uma esfera oca e perfurada gira dentro do corpo da válvula para controlar o fluxo. Quando o furo se alinha diretamente ao longo da tubulação, os fluidos passam sem impedimentos. Uma volta de 90 graus interrompe completamente o fluxo.

Este projeto é excelente no fechamento com vazamento zero. Ele fornece uma atuação incrivelmente rápida. Os engenheiros os implantam extensivamente em aplicações de fluidos e gases limpos, onde o isolamento confiável é fundamental. As sedes macias, normalmente fabricadas em PTFE ou Teflon, formam uma vedação hermética contra a esfera polida. Este mecanismo cria um isolamento perfeito mesmo após longos períodos de inatividade.

No entanto, existem riscos específicos de implementação. O fechamento rápido cria um enorme choque hidráulico em linhas de líquidos de alta velocidade. Este fenômeno, conhecido como golpe de aríete, danifica os suportes dos tubos, rompe as juntas e compromete a integridade do sistema. Os operadores devem treinar o pessoal para acionar lentamente as alavancas manuais. As configurações automatizadas requerem atuadores configurados para velocidades de fechamento controladas.

Válvula gaveta de aço inoxidável (caminho de fluxo irrestrito)

Operando através de movimento linear multivoltas, oVálvula de gaveta de aço inoxidávelabaixa uma cunha sólida diretamente no caminho do fluido. Levantar a cunha limpa totalmente o canal. Este mecanismo cria um perfil de fluxo excepcionalmente reto.

Especificamos este tipo quando as tubulações exigem queda de pressão mínima. O furo totalmente desobstruído evita o acúmulo de material, tornando-o ideal para pastas, meios viscosos e transferência de fluidos a granel. Como o canal interno corresponde ao diâmetro do tubo, ele oferece suporte eficaz às operações de pigging da tubulação.

Apesar destes benefícios de fluxo, os operadores enfrentam desvantagens notáveis. A haste multivoltas requer um tempo significativo para atuar totalmente. Eles são totalmente inadequados para regulação de fluxo. Deixar a cunha parcialmente aberta a expõe a intensa velocidade do fluido. A cunha sem suporte vibra violentamente, batendo contra o assento. Essa vibração causa desgaste mecânico severo, marcas permanentes e eventual vazamento garantido.

Válvula globo de aço inoxidável (o burro de carga do acelerador)

Os engenheiros confiam noVálvula globo de aço inoxidávelpara controle dinâmico de fluidos. Ele usa um movimento linear multivoltas. Um tampão arredondado desce contra um anel de assentamento paralelo situado no meio do corpo. A geometria interna força os fluidos a navegar por um caminho distinto em forma de Z.

Esta relação proporcional entre a posição do tampão e o volume do fluxo permite uma regulação precisa. Ele continua sendo a melhor escolha para aplicações de estrangulamento, operação frequente e cenários que exigem quedas de alta pressão. O design robusto do obturador e da sede resiste melhor ao impacto contínuo do fluido do que qualquer outra opção padrão.

A compensação operacional envolve eficiência energética. O caminho tortuoso do fluxo interno cria uma resistência ao fluxo inerentemente alta. As bombas devem trabalhar mais para superar esse atrito. Além disso, o complexo processo de fundição e o perfil de haste mais alto exigem uma pegada física maior. Eles também pesam significativamente mais do que designs de bola ou portão comparáveis.

Matriz de avaliação direta: desempenho e restrições

A comparação direta das especificações técnicas destaca as capacidades distintas de cada projeto. Usamos resistência ao fluxo, integridade de vedação e velocidade de atuação como métricas primárias.

Gráfico de comparação de desempenho de válvula

O coeficiente de fluxo (Cv) define o volume de água que passa pela válvula com uma queda de pressão de um psi. Os projetos de esfera e portão com portas completas oferecem valores de Cv excepcionalmente altos. Seus caminhos retos minimizam a turbulência e conservam a energia do bombeamento. Por outro lado, o desenho do globo força o fluido a mudar de direção duas vezes. Isto restringe fortemente o fluxo e reduz o valor geral de Cv.

A integridade da vedação varia de acordo com o material da sede. Os designs de esferas utilizam materiais flexíveis como PTFE ou PEEK. Esses polímeros se adaptam à esfera, garantindo um fechamento estanque a bolhas. Eles lidam perfeitamente com temperaturas padrão. Os modelos de portão e globo geralmente utilizam assentos de metal com metal. Estas sedes rígidas toleram temperaturas extremas e meios altamente abrasivos, embora possam permitir pequenos vazamentos de Classe IV ao longo do tempo.

A velocidade de atuação impacta diretamente a segurança do sistema. A atuação rápida de 90 graus do tipo bola oferece isolamento de emergência imediato. Os engenheiros devem implementar proteção contra surtos para mitigar picos repentinos de pressão durante o fechamento rápido. A operação multivoltas dos tipos portão e globo evita naturalmente esse risco. Seu fechamento gradual permite que a velocidade do fluido diminua com segurança.

Navegando pela manutenção, desgaste e desempenho do ciclo de vida

A longevidade do sistema depende muito da manutenção proativa e da compreensão dos padrões de desgaste previsíveis. Cada projeto apresenta desafios únicos de manutenção.

As válvulas globo geralmente oferecem manutenção simples em linha. Os técnicos podem desparafusar o capô para acessar o bujão e o assento diretamente pela parte superior. Eles podem lapidar as superfícies de assentamento ou substituir o tampão sem cortar o corpo da tubulação. Os tipos de bola padrão apresentam uma realidade diferente. Normalmente, você deve remover totalmente os corpos de uma ou duas peças para substituir as vedações internas. Para resolver isso, as instalações geralmente instalam corpos de três peças. Isso permite que a seção central balance para fora para substituições rápidas de vedação.

As vulnerabilidades ao desgaste diferem fundamentalmente entre os designs. Os modos de falha comuns incluem:

• Pontuação em cunhas:Os tipos de comportas sofrem profundas marcas de metal se forem forçados a fechar contra fluxos de alta velocidade ou detritos presos.

• Degradação da embalagem:As hastes multivoltas em modelos de portão e globo sofrem atrito constante. Esse atrito eventualmente degrada o empanque da haste em grafite ou PTFE, levando a emissões fugitivas.

• Extrusão de assento macio:Altas temperaturas ou pressão excessiva podem deformar as sedes de polímero dentro das unidades esféricas, causando vazamento permanente.

Devemos analisar os custos iniciais em relação ao ROI do ciclo de vida. As unidades esféricas de grande diâmetro custam significativamente mais antecipadamente do que as unidades de comporta equivalentes. No entanto, a sua longevidade superior em aplicações de isolamento puro compensa rapidamente o investimento inicial. Menos falhas de vedação e desempenho com vazamento zero reduzem o trabalho de manutenção a longo prazo. Por outro lado, a utilização de um projeto de comporta barato para regulação de fluxo garante substituições frequentes e caras.

Estrutura de decisão: listando sua seleção

A navegação no processo de aquisição requer uma abordagem lógica e passo a passo. Use a estrutura a seguir para restringir suas opções com base em dados empíricos do sistema.

1. Identifique a função primária.Determine se a meta operacional requer isolamento ou regulamentação. Escolha designs de bola ou portão para tarefas rigorosas de ligar/desligar. Selecione designs de globo quando precisar ajustar as taxas de fluxo de forma dinâmica.

2. Analise a mídia e o meio ambiente.Documente as características do seu fluido. Avalie níveis de partículas, viscosidade e agressividade química. Combine essas características com os materiais do assento. Verifique as classificações de temperatura e pressão necessárias em relação às especificações ASME Classe 150, 300 ou superiores.

3. Avalie as restrições de espaço e atuação.Meça a área ocupada pela instalação física. Os corpos globo requerem mais folga vertical para suas hastes estendidas. Determine se você precisa de atuação pneumática ou elétrica. Os tipos de esferas são automatizados de maneira fácil e econômica devido aos requisitos de baixo torque e um quarto de volta.

Sua próxima etapa imediata envolve verificação formal. Consulte sempre os diagramas de tubulação e instrumentação (P&ID) antes de finalizar um pedido de compra. A revisão dos requisitos de conformidade com os padrões API 608, API 600 ou AWWA garante segurança ideal. Ao enfrentar parâmetros limítrofes, contratar um especialista em controle de fluidos evita erros de especificação dispendiosos.

Conclusão

Nenhum projeto de válvula única resolve todos os desafios de engenharia. A mecânica do sistema exige geometrias específicas para lidar com rigores operacionais distintos. O design do globo permanece incomparável para controle preciso do fluxo e durabilidade sob condições de estrangulamento. O design da comporta fornece fluxo a granel confiável e desobstruído para polpas e requisitos de baixa queda de pressão. O design esférico fornece o fechamento sem vazamento mais rápido e confiável disponível.

Os compradores devem priorizar os parâmetros do sistema em detrimento dos custos unitários iniciais. Concentrar-se exclusivamente no preço de compra leva inevitavelmente a um desgaste rápido e a falhas posteriores dispendiosas. Alinhe seu tipo de mídia, classificação de pressão e necessidades de atuação com o mecanismo interno correto.

Tome medidas hoje para proteger sua infraestrutura de tubulação. Navegue por catálogos de produtos abrangentes por tipo, baixe tabelas técnicas de dimensionamento de CV ou entre em contato diretamente com as equipes de vendas de engenharia para obter consultoria específica de aplicação.

Perguntas frequentes

P: Posso usar uma válvula de esfera de aço inoxidável para estrangulamento?

R: Os projetos de esfera padrão nunca devem lidar com tarefas de estrangulamento. A posição parcialmente aberta expõe as sedes macias de PTFE diretamente ao fluxo de alta velocidade. Esta exposição corrói o polímero rapidamente, causando vazamentos permanentes. No entanto, os designs especializados de esfera com porta em V apresentam recortes reforçados e contornados, projetados especificamente para regulação precisa do fluxo.

P: Por que uma válvula globo é mais cara do que uma válvula gaveta?

R: Os tipos globo exigem peças fundidas internas complexas e intrincadas para criar seu caminho de fluxo em forma de Z. Os fabricantes também devem usar materiais de carroceria mais pesados ​​e grossos. Essa massa adicional é necessária para suportar as intensas quedas de pressão, vibração e forças turbulentas inerentemente associadas à regulação do fluxo e às funções de estrangulamento.

P: Qual tipo de válvula é mais suscetível ao golpe de aríete?

R: Projetos de esfera de um quarto de volta de fechamento rápido representam o maior risco de golpe de aríete. Fechar a alavanca interrompe instantaneamente o impulso do fluido, enviando uma onda de choque destrutiva para trás através da tubulação. A ação lenta e multivoltas dos designs de comporta e globo atenua naturalmente essas pressões de sobretensão, reduzindo gradualmente a velocidade do fluido.

P: As válvulas de aço inoxidável 316 são melhores que as 304?

R: O grau 316 é geralmente superior porque contém adição de molibdênio. Este elemento de liga específico aumenta dramaticamente a resistência à corrosão por pites e frestas. Os engenheiros especificam fortemente o 316 em vez do 304 para ambientes com alto teor de cloreto, aplicações marítimas e linhas de processamento químico agressivo para garantir a máxima longevidade operacional.
