Válvula esfera de rosca de 3 peças com acionamento elétrico para sistemas automatizados

Visão geral

A válvula esfera de rosca de 3 peças com acionamento elétrico é uma solução versátil de controle de fluxo projetada para sistemas industriais e comerciais automatizados, combinando a confiabilidade de uma válvula esfera de três peças com a precisão de um atuador elétrico. Construída em aço inoxidável 304, esta válvula possui roscas NPT (ANSI B1.20.1) e uma plataforma de montagem ISO 5211 integral, permitindo integração perfeita com sistemas PLC/DCS para operação remota ou programada.

Características

Automação Integrada:

Atuador elétrico de 24 Vcc ou 230 Vca com operação de um quarto de volta de 90°, oferecendo posição à prova de falhas (aberto/fechado) e saídas de torque de até 50 N·m para válvulas de 2".

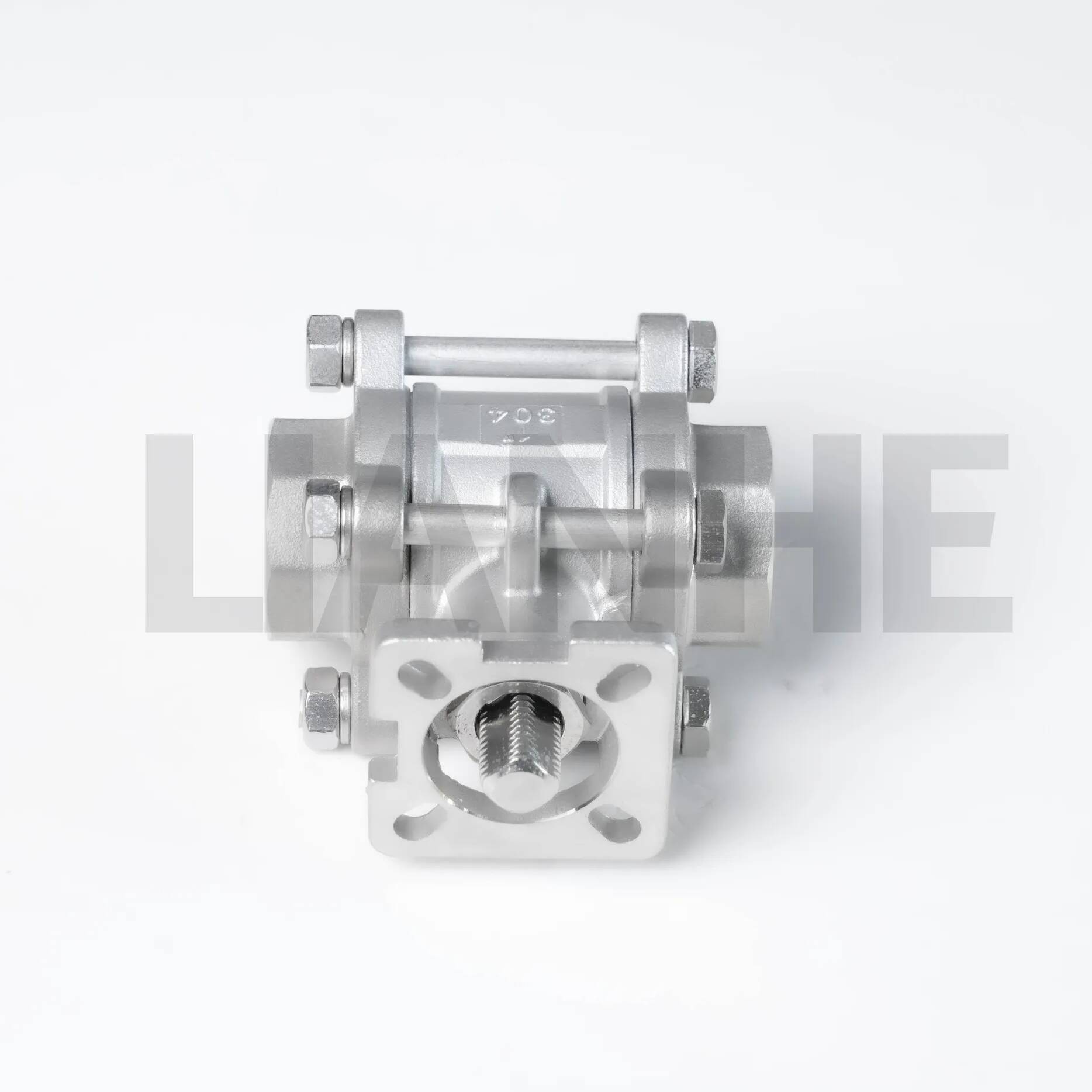

A plataforma ISO 5211 elimina placas adaptadoras, garantindo a montagem direta de atuadores de marcas como Rotork, Limitorque ou Emerson, reduzindo o tempo de instalação em 40%.

Conexões roscadas de precisão:

Roscas macho/fêmea NPT (ANSI B1.20.1) para montagem rápida com tubos de aço, cobre ou plástico, compatíveis com tubos cronograma 40/80 e testados para pressão de trabalho de 1.500 PSI.

Roscas revestidas com composto antigripante durante a montagem para evitar escoriações em aplicações de atuadores de alto torque.

Desempenho de vedação confiável:

A sede em PTFE fornece vedação estanque a bolhas (API 598) até 180°C, com uma esfera polida (Ra ≤0,8μm) garantindo baixo torque (≤12 N·m para válvulas de 2") e 1.000.000 de ciclo de vida.

Haste à prova de explosão e design de duplo bloqueio e sangria (DBB) opcionais para aplicações críticas de segurança que exigem isolamento da pressão a montante e a jusante.

Flexibilidade Operacional:

Faixa de temperatura: -20°C a 180°C (sede em PTFE); -40°C a 260°C (sede RPTFE), adequado para linhas de água quente, ar comprimido e líquidos não corrosivos.

Os interruptores de limite e os indicadores de posição integrados fornecem feedback em tempo real aos sistemas de controle, garantindo uma regulação precisa do fluxo.

Aplicativo

Perfeito para controle automatizado de fluxo em diversos setores:

Controle de Processo: Operação liga/desliga remota em tanques de mistura de produtos químicos, com aço inoxidável 304 atendendo aos requisitos da FDA para contato indireto com alimentos na produção de bebidas.

Sistemas HVAC: Controle automatizado de circuitos de água gelada e óleo quente em edifícios comerciais, integrando-se com BMS (Building Management Systems) para eficiência energética.

Automação Industrial: Sistemas de transporte pneumático e linhas de fluidos de braço robótico, com atuação elétrica permitindo resposta rápida (≤5 segundos para válvulas de 2").

Tratamento de Água: Desligamento automatizado em sistemas de filtração e instalações de osmose reversa, com roscas NPT facilitando a substituição rápida em instalações compactas.

Perguntas frequentes

P: Qual é o tempo de resposta do atuador elétrico?

UM:O tempo de resposta típico é de 8 a 15 segundos para válvulas de 2", dependendo dos requisitos de tensão e torque; consulte a folha de dados do atuador para obter especificações exatas.

P: A válvula pode ser operada manualmente durante quedas de energia??

UM:Sim, a maioria dos atuadores possui uma alavanca de acionamento manual para operação de emergência, embora o uso manual regular não seja recomendado para confiabilidade a longo prazo.

P: O atuador é à prova d'água?

UM:Os atuadores são classificados como IP67 como padrão, adequados para ambientes úmidos; Variantes IP68 estão disponíveis para aplicações submersíveis (por exemplo, bacias de tratamento de águas residuais).

P: Como calibrar o atuador com a válvula?

UM:Use a ferramenta de calibração integrada para definir as posições aberta/fechada, garantindo que a esfera esteja alinhada com as chaves fim de curso do atuador para obter feedback preciso.
