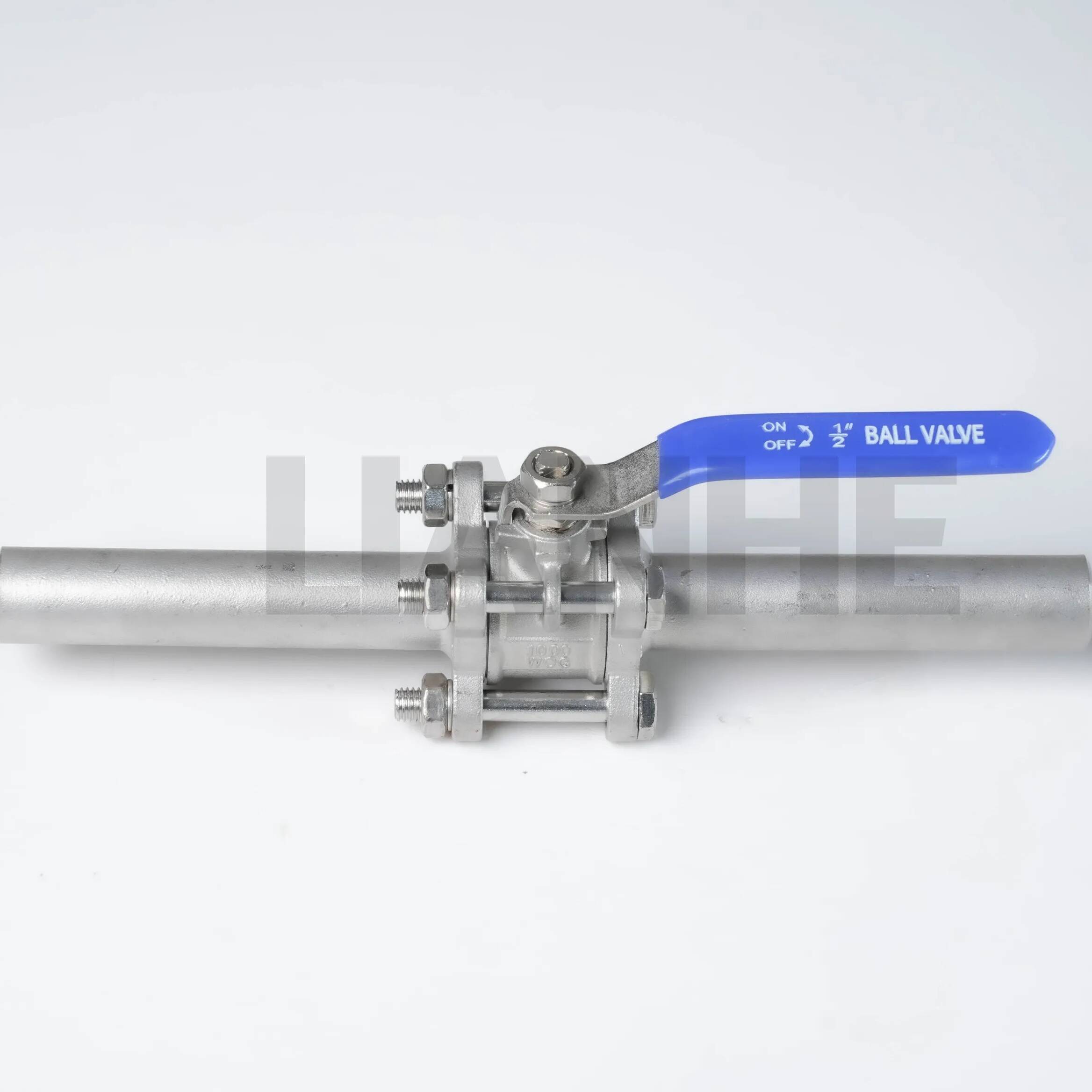

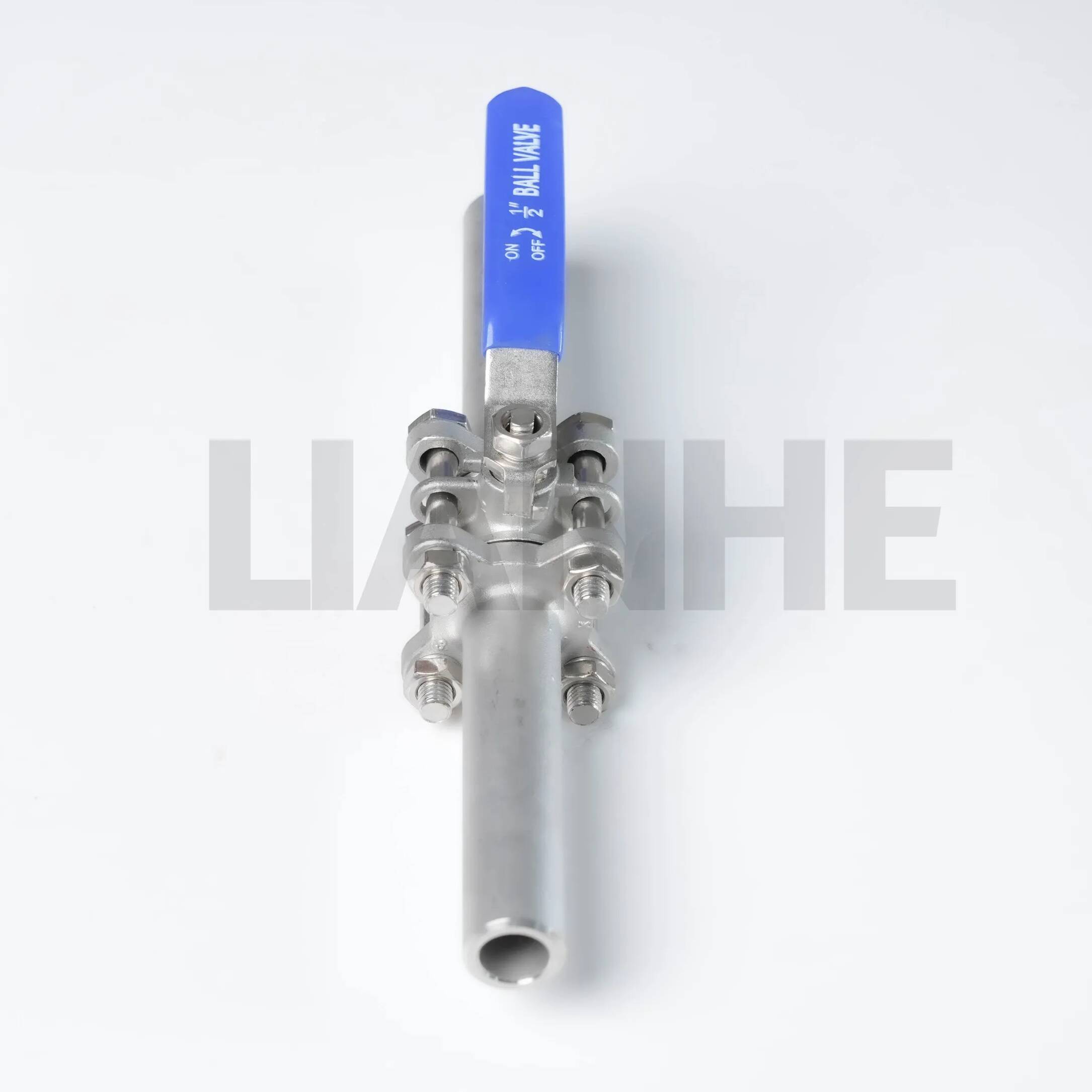

Válvula de esfera de solda de 3 peças tipo longo para tubulação industrial

Visão geral

A válvula esférica soldada de 3 peças tipo longa é uma válvula industrial de alto desempenho projetada para controle de fluxo confiável em sistemas de tubulação de alta pressão e alta temperatura. Construída com um corpo soldado de três peças (aço carbono ASTM A105 ou aço inoxidável A316), esta válvula apresenta um design de passagem total e esfera usinada com precisão para minimizar a queda de pressão e garantir um fechamento hermético. A configuração de corpo longo proporciona maior estabilidade estrutural e alinhamento para instalações soldadas, tornando-o ideal para aplicações pesadas onde a segurança e a durabilidade são críticas.

Características

Construção robusta de três peças:

Design de corpo dividido com extremidades soldadas (ANSI B16.25) para fácil manutenção e substituição de componentes internos sem desconectar tubulações.

Juntas soldadas testadas para 1,5x MAWP (pressão máxima de trabalho permitida) para evitar vazamentos em ambientes de alta vibração.

Eficiência de fluxo total:

O caminho de fluxo irrestrito (igual ao diâmetro do tubo) reduz a turbulência e a perda de pressão, atingindo valores de Cv 20% superiores aos das válvulas padrão de diâmetro reduzido.

Esfera polida (Ra ≤0,8μm) e sede em PTFE proporcionam fechamento estanque a bolhas (padrões API 598) e baixo torque operacional (≤15 N·m para válvulas de 2").

Materiais de alto desempenho:

Corpo: Aço carbono (até 425°C) ou aço inoxidável (até 650°C), compatível com meios corrosivos como ácidos, álcalis e água do mar.

Assento: Opções de PTFE reforçado, RPTFE ou metal com metal (sobreposição de estelite) para temperaturas que variam de -46°C a 815°C.

Melhorias de segurança:

Haste integral à prova de explosão e dispositivo antiestático (conecta a esfera à haste para dissipar a carga estática), atendendo aos padrões de segurança API 6D e ISO 14313.

A alça travável (curso de 90°) evita operação não autorizada, com indicador de posição opcional para status visual do fluxo.

Aplicativo

Ideal para processos industriais que exigem controle preciso de fluxo:

Petróleo e Gás: Controle liga/desliga em tubulações de refinarias, cabeças de poço e plantas petroquímicas, em conformidade com NACE MR0175 para serviço de gás ácido.

Geração de energia: Sistemas de vapor e condensado em usinas termelétricas, suportando vapor de alta pressão (até 250 bar) e mudanças rápidas de temperatura.

Processamento Químico: Manuseio de fluidos corrosivos em reatores químicos e sistemas de mistura, com variantes de aço inoxidável que atendem à FDA 21 CFR Parte 177 para aplicações de qualidade alimentar.

Tratamento de Água: Tubulações de água e esgoto para serviços pesados, proporcionando fechamento confiável para bombas, filtros e tanques de armazenamento.

Perguntas frequentes

P: Quais padrões de soldagem as extremidades atendem?

R: As extremidades soldadas atendem ANSI B16.25 e ASME B31.3, adequadas para processos de soldagem GTAW (TIG) e GMAW (MIG).

P: A válvula pode ser instalada em tubulações verticais?

R: Sim, o design de três peças permite a instalação em qualquer orientação, embora a instalação horizontal seja recomendada para uma distribuição ideal do desgaste da sede.

P: Qual é o intervalo de manutenção típico?

R: Manutenção de rotina (lubrificação, inspeção da sede) a cada 12-24 meses, dependendo da corrosividade do meio e da frequência de operação.

P: Existem designs à prova de fogo disponíveis?

R: Sim, construção opcional à prova de fogo (em conformidade com API 607) com gaxeta de grafite e sedes metálicas para sistemas de desligamento de emergência.
