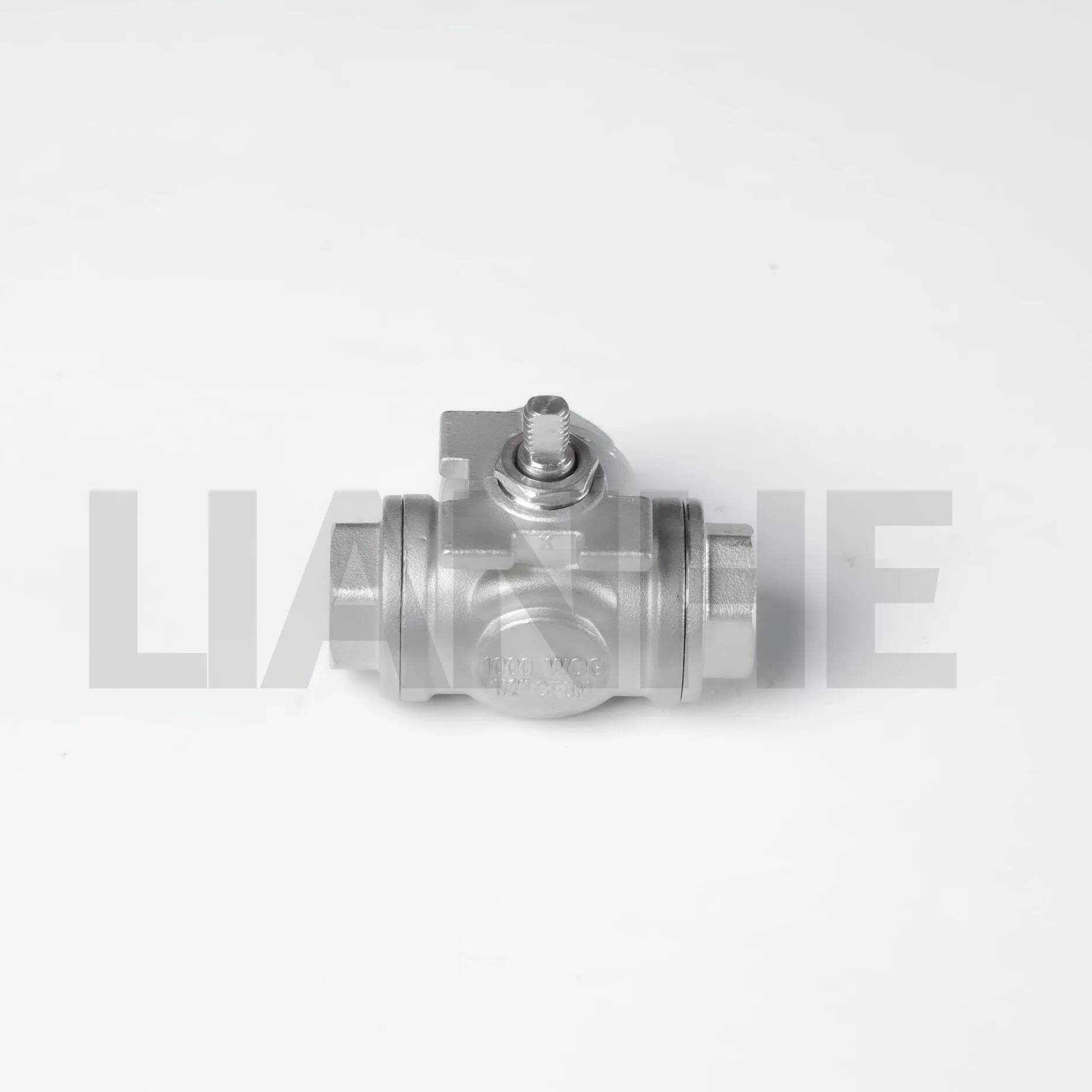

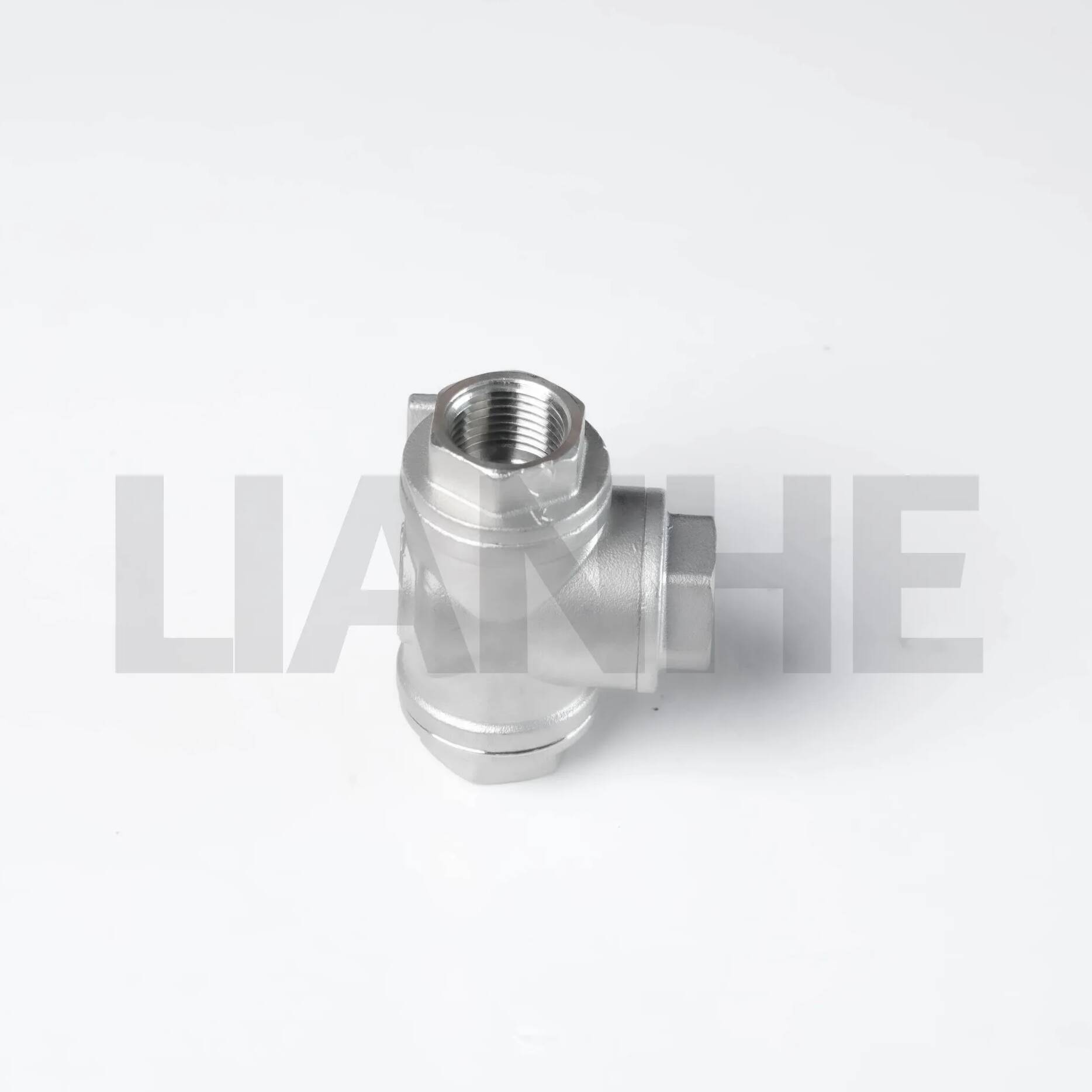

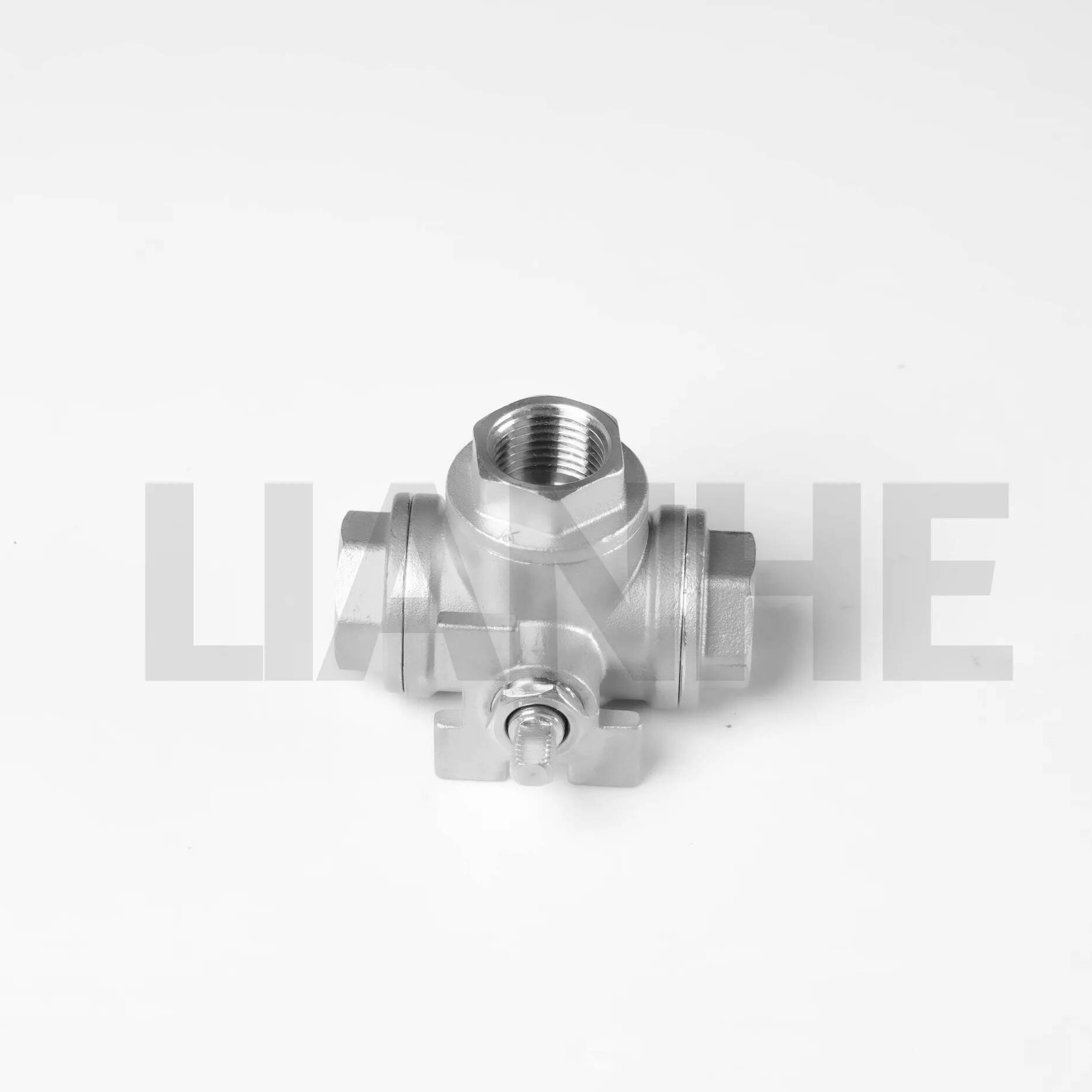

Válvula de esfera de rosca tipo T de aço inoxidável confiável para sistemas de múltiplos caminhos

Visão geral

A válvula esférica de rosca tipo T de aço inoxidável confiável é uma válvula robusta de três vias projetada para desviar ou misturar o fluxo de fluido em sistemas de tubulação roscada. Com corpo em forma de T e esfera usinada com precisão, esta válvula permite a alternância perfeita entre três caminhos de fluxo, tornando-a ideal para aplicações que exigem controle multidirecional em ambientes corrosivos. Construído em aço inoxidável 316, oferece excepcional resistência ao ataque químico e operação em altas temperaturas.

Características

Controle de fluxo de três vias:

O design da porta T permite que o fluxo seja direcionado da entrada para duas saídas ou combinado de duas entradas para uma única saída, com rotação da esfera de 90° para troca rápida de caminho.

As portas de passagem total (diâmetro igual ao do tubo) minimizam a perda de pressão, alcançando valores de Cv 15% maiores do que válvulas de passagem reduzida comparáveis.

Conexões rosqueadas duráveis:

Roscas macho/fêmea NPT (ANSI B1.20.1) em todas as portas, compatíveis com tubos de aço, cobre e plástico, com ranhuras de vedação de rosca opcionais para maior resistência a vazamentos.

Espessura do corpo reforçada (1,5x parede padrão) nas junções das portas para suportar fluxo turbulento e expansão térmica.

Vedação de alto desempenho:

As sedes de PTFE com anéis antiextrusão fornecem fechamento à prova de bolhas (API 598) em todas as configurações de vazão, classificadas para 1.000 PSI a 20°C.

A mola antiestática garante a continuidade elétrica entre a esfera e o corpo, dissipando cargas estáticas em aplicações de meios inflamáveis.

Flexibilidade Operacional:

Disponível em configurações de porta L (desvio bidirecional) e porta T (mistura/desvio de três vias), com opções de alavanca ou operador de engrenagem para aplicações de alto torque.

Faixa de temperatura: -40°C a 260°C (sede RPTFE), adequada para líquidos criogênicos e sistemas de óleo quente.

Aplicativo

Ideal para sistemas que requerem desvio ou mistura de fluxo:

Tanques de mistura química: Direcionamento de matérias-primas para reatores ou mistura de componentes na fabricação farmacêutica e cosmética, com aço inoxidável 316 atendendo aos padrões cGMP.

Sistemas HVAC: Controle de três vias para serpentinas de aquecimento/resfriamento, permitindo regulação eficiente de temperatura em edifícios comerciais e data centers.

Amostragem de Petróleo e Gás: Desvio de fluxos de processo para analisadores ou frascos de amostra, com roscas NPT compatíveis com válvulas e medidores de amostragem padrão.

Estações de Tratamento de Água: Controle multipercurso para sistemas de filtração, linhas de retrolavagem e bombas de dosagem de produtos químicos, garantindo operação confiável em água clorada.

Perguntas frequentes

P: Qual é a diferença entre válvulas de porta L e de porta T?

UM:As válvulas de porta L desviam o fluxo entre duas portas (ângulo de 90°), enquanto as válvulas de porta T permitem o fluxo através de todas as três portas (distribuição de 180°).

P: A válvula pode ser usada para aplicações de estrangulamento?

UM:Não, as válvulas de esfera são projetadas para uso liga/desliga ou desvio; use uma válvula globo para estrangulamento.

P: Como evitar o desgaste da sede em meios abrasivos?

UM:Escolha assentos metal-metal (sobreposição de estelite) e instale um filtro a montante para filtrar partículas >50μm.

P: Os atuadores à prova de explosão estão disponíveis para ambientes perigosos??

UM:Sim, atuadores pneumáticos ou elétricos opcionais com certificação ATEX/IECEx para uso em atmosferas explosivas Zona 1/21.
