O que torna as conexões para solda de topo confiáveis ​​em sistemas de tubulação exigentes?

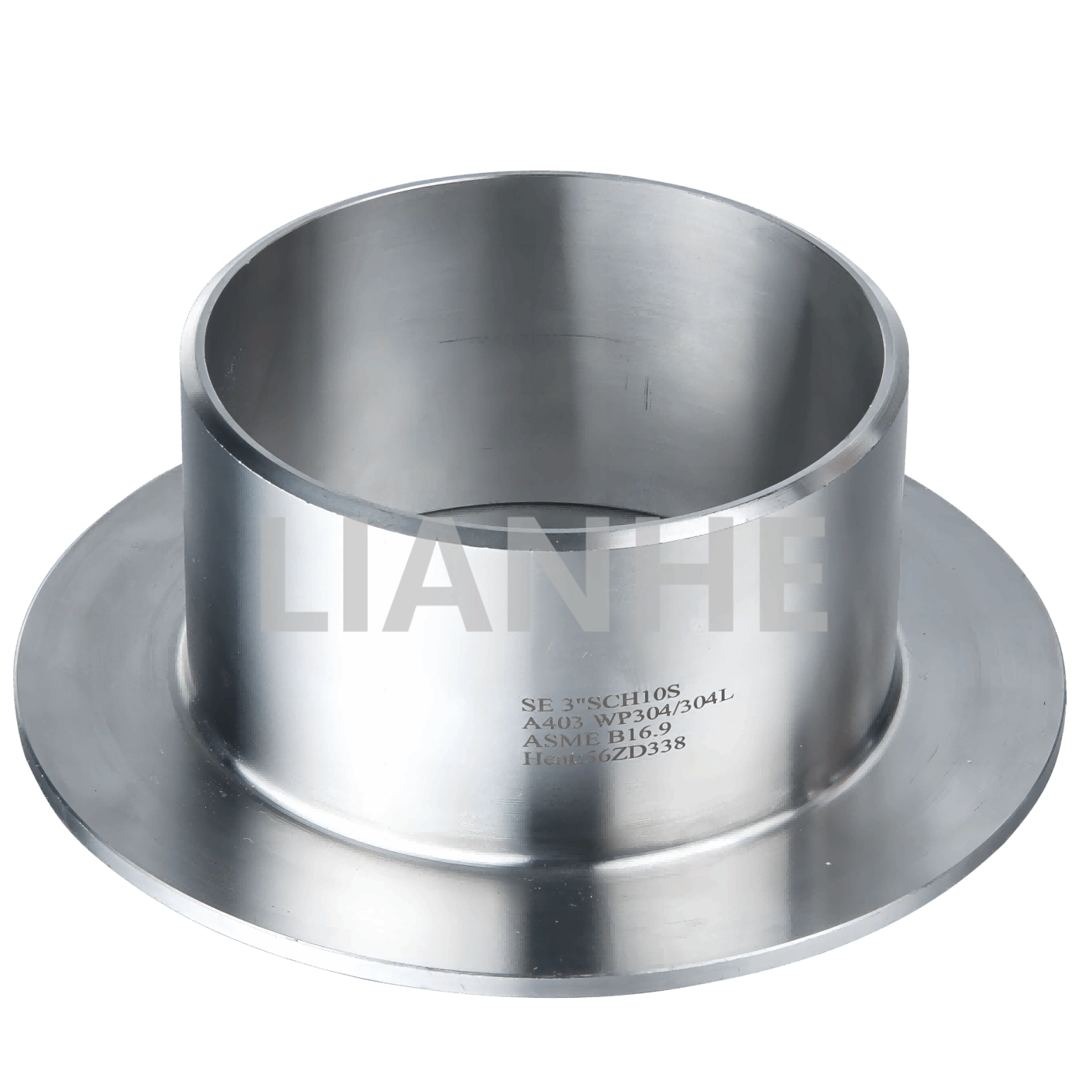

1. O que são acessórios para solda de topo?

Acessórios para solda de topo são componentes de tubos projetados para serem unidos às extremidades correspondentes do tubo por meio de soldagem de topo. A conexão e o tubo são alinhados, suas extremidades são preparadas conforme necessário e um procedimento de soldagem qualificado é usado para criar a conexão. Quando adequadamente projetadas, soldadas, inspecionadas e operadas dentro dos limites especificados, essas conexões podem fornecer desempenho durável e resistente a vazamentos.

Ao contrário dos acessórios roscados, que se conectam através de roscas correspondentes, os acessórios para solda de topo não dependem de uma junta roscada no ponto de conexão. Eles são comumente selecionados para tubulações de processo onde a integridade mecânica, um caminho de fluxo interno contínuo e risco reduzido de vazamento nas juntas são importantes.

As aplicações típicas incluem processamento químico, instalações de petróleo e gás, geração de energia, tratamento de água, produção farmacêutica, construção naval e fabricação industrial. A configuração de conexão necessária depende da geometria da tubulação, das condições operacionais, do espaço de instalação disponível e do projeto de engenharia.

Para os compradores, o ponto chave é que o formato de uma peça por si só não determina se ela é adequada. A qualidade do material, dimensões, espessura da parede, preparação final, qualidade de fabricação e compatibilidade com a tubulação conectada também devem ser confirmadas.

2. Por que as conexões para solda de topo são usadas em tubulações industriais?

Conexões confiáveis ​​sob condições operacionais definidas

Uma solda de topo corretamente executada cria uma conexão permanente entre o tubo e a conexão. Isso torna as conexões para solda de topo adequadas para muitos sistemas que exigem contenção confiável de líquidos, gases, vapor ou meios de processo. Os limites reais de pressão e temperatura dependem dos materiais, dimensões dos componentes, qualidade da soldagem e código de tubulação aplicável.

Um caminho de fluxo interno suave

Quando as superfícies internas estão corretamente alinhadas e o perfil de solda é aceitável, as conexões de solda de topo podem minimizar obstruções internas abruptas. Isto é benéfico em sistemas onde a eficiência do fluxo, a capacidade de limpeza ou áreas reduzidas de acumulação de fluido são importantes. O mau alinhamento, a penetração excessiva da solda ou uma geometria de encaixe inadequada ainda podem criar restrições de fluxo.

Manutenção conjunta de rotina reduzida

As conexões soldadas permanentes eliminam a necessidade de apertar periodicamente a conexão da maneira que algumas juntas mecânicas exigem. No entanto, os sistemas soldados ainda precisam de inspeção adequada, monitoramento de corrosão e manutenção programada com base no seu ambiente operacional.

Layouts flexíveis de pipeline

Cotovelos, tês, redutores e outras configurações de acessórios permitem que os engenheiros direcionem tubulações ao redor do equipamento, criem ramais e façam a transição entre tamanhos de tubulações. As dimensões padronizadas também ajudam os empreiteiros a planejar a pré-fabricação e a instalação com mais precisão.

3. Tipos comuns de acessórios para solda de topo e suas aplicações

Cada acessório desempenha uma função específica. A seleção da geometria errada pode criar conflitos de instalação, alterar o caminho de fluxo pretendido ou exigir modificações dispendiosas durante a construção.

Cotovelos de raio longo são frequentemente usados ​​quando uma mudança direcional mais suave é preferida, enquanto cotovelos de raio curto podem ser adequados para layouts compactos onde o projeto permitir. Os redutores concêntricos e excêntricos atendem a diferentes necessidades de layout e não devem ser tratados como intercambiáveis.

Por exemplo, um redutor excêntrico em uma linha horizontal pode ajudar a evitar um ponto alto ou baixo indesejado quando instalado na orientação correta. O arranjo apropriado depende do fluido, da direção do fluxo, da configuração da bomba, dos requisitos de drenagem e dos desenhos do projeto.

4. Como escolher o material certo para conexões de solda de topo

A seleção do material afeta diretamente a resistência à corrosão, a resistência, a adequação à temperatura, os requisitos de fabricação e o custo do ciclo de vida. A conexão de preço mais baixo não é necessariamente a escolha mais econômica se exigir substituição prematura ou apresentar problemas de compatibilidade.

Avalie o ambiente de serviço real

Antes de confirmar um material, os engenheiros devem considerar a composição do fluido, temperaturas operacionais e de projeto, pressão, mecanismos de corrosão, possíveis contaminantes e produtos químicos de limpeza. O aço inoxidável, por exemplo, não é universalmente resistente a todos os meios corrosivos. A concentração de cloreto, a temperatura e outras condições podem influenciar significativamente o seu desempenho.

Confirme a rastreabilidade do material

Para projetos industriais críticos, os compradores podem exigir certificados de testes de materiais, identificação de calor ou lote, registros de composição química, resultados de testes mecânicos e documentação de inspeção. Os requisitos variam de acordo com a especificação do material, a especificação do projeto e o código aplicável.

Os compradores devem confirmar o grau exato e o padrão de material aplicável, em vez de confiar em descrições como “aço inoxidável” ou “liga de alta resistência”. Estes termos gerais não fornecem informações suficientes para estabelecer a adequação.

5. Dimensões, espessura da parede e padrões

A compatibilidade dimensional é uma das causas mais comuns de problemas evitáveis ​​durante a montagem de tubulações. Mesmo uma conexão feita com o material correto pode ser inadequada se seu tamanho nominal, diâmetro externo, espessura da parede ou dimensões finais não corresponderem ao projeto.

Compreendendo a ASME B16.9

ASME B16.9 cobre dimensões gerais, tolerâncias, classificações, testes e marcações para conexões de solda de topo forjadas feitas em fábrica nos tamanhos NPS 1/2 a NPS 48 ou DN 15 a DN 1200. É uma referência comumente usada para componentes de tubulação industrial padronizados.

A norma não deve ser confundida com uma especificação completa do material ou com um substituto para o projeto do sistema de tubulação. Os requisitos de materiais, procedimentos de soldagem, adequação do serviço e outras obrigações do projeto devem ser abordados através dos padrões de materiais aplicáveis, códigos de tubulação e documentos do projeto.

Combine a espessura da parede

A programação de tubos é comumente usada para identificar a espessura da parede em sistemas de tubulação padronizados. No entanto, o mesmo tamanho nominal de tubo pode ter diferentes espessuras de parede dependendo da sua programação. Os compradores devem, portanto, confirmar as dimensões reais exigidas e garantir que a conexão seja adequada para o tubo correspondente.

Confirme as extremidades da soldagem

Conexões para solda de topo geralmente requerem extremidades preparadas adequadas para o procedimento de soldagem especificado. A preparação final, a geometria do chanfro, a abertura da raiz e o alinhamento devem seguir o padrão aplicável, o procedimento de soldagem aprovado e os requisitos de engenharia.

6. Como selecionar os acessórios de solda de topo corretos para o seu projeto

Um processo de seleção estruturado ajuda a evitar pedidos incorretos, atrasos na instalação e substituições não planejadas de materiais. Comece com os requisitos de engenharia e depois verifique a capacidade do fornecedor de fabricar e documentar os produtos especificados.

Passo 1: Definir as Condições Operacionais

Registre a pressão do projeto, a temperatura operacional, a composição do fluido ou do gás, as considerações sobre corrosão e o código do projeto relevante. Estas condições estabelecem os limites para a seleção de materiais e componentes.

Etapa 2: Identifique a geometria de ajuste

Indique se você precisa de cotovelo, T, redutor, tampa ou outra configuração. Inclua o ângulo, o raio, a disposição dos ramos e quaisquer requisitos de orientação mostrados nos desenhos aprovados.

Etapa 3: confirme a especificação completa

Forneça o tamanho nominal, tabela ou espessura da parede, classe do material, padrão de fabricação aplicável e preparação final. Quando forem necessárias dimensões fora do padrão, envie desenhos com tolerâncias e critérios de aceitação claramente identificados.

Etapa 4: Estabelecer Requisitos de Inspeção

Identifique quais registros, inspeções e testes são exigidos pelo projeto. Estes podem incluir inspeção dimensional, certificados de materiais, exame visual, exame não destrutivo ou outras atividades de verificação específicas. Nem todos os testes se aplicam a todas as conexões e os testes devem ser acordados antes da produção.

Etapa 5: revise a oferta comercial completa

Compare cotações usando a mesma especificação técnica. Confirme a quantidade, a unidade de medida, o prazo de produção, a embalagem, os preparativos para o envio, os requisitos de documentos e os procedimentos para lidar com produtos não conformes.

• Use desenhos aprovados em vez de confiar apenas nos nomes dos produtos.
• Esclareça quaisquer diferenças entre a especificação solicitada e a alternativa proposta.
• Solicite a confirmação do grau exato do material e do padrão dimensional.
• Combine os requisitos de inspeção e documentação antes de fazer o pedido.
• Avalie o custo total do projeto, incluindo riscos de retrabalho, entrega e substituição.

7. Considerações sobre controle de qualidade e soldagem

Conexões confiáveis ​​para solda de topo exigem mais do que uma rotulagem correta. A consistência da fabricação, a verificação do material, a precisão dimensional, a condição da superfície e a inspeção apropriada contribuem para a qualidade do produto.

Inspeção Dimensional

As medições críticas podem incluir diâmetro externo, espessura da parede, dimensões de centro a extremidade, comprimento total, geometria do ramo e preparação final. Os critérios de inspeção devem seguir o padrão do produto aplicável e as especificações de compra.

Verificação de Materiais

A identificação e a documentação do material ajudam a confirmar se os acessórios fornecidos correspondem ao grau especificado. Quando exigido pelo projeto, métodos de verificação adicionais podem ser usados ​​para estabelecer a identidade ou rastreabilidade da liga. O plano de inspeção deve definir o método, a cobertura e os critérios de aceitação.

Inspeção de superfície e fabricação

As conexões devem ser verificadas quanto a defeitos superficiais inaceitáveis, deformações, danos e outras condições que possam afetar a conformidade ou a instalação. Os métodos de fabricação podem variar de acordo com o tipo de acessório, dimensões, material e especificação aplicável.

Controles de soldagem e instalação

Antes da soldagem, o pessoal deve verificar a compatibilidade do material, o ajuste, a limpeza, o alinhamento e o procedimento de soldagem aprovado. A entrada de calor, a temperatura entre passes, o pré-aquecimento e o tratamento térmico pós-soldagem podem exigir controle dependendo do material, espessura, condições de serviço e código aplicável.

Métodos de inspeção, como testes visuais, testes radiográficos, testes ultrassônicos, testes de partículas magnéticas ou testes de líquido penetrante podem ser especificados de acordo com a aplicação. O método e a extensão do exame devem ser determinados pelo código aplicável e pelos requisitos do projeto, em vez de serem considerados idênticos para todos os acessórios.

8. Problemas comuns de compra e instalação

Pedido apenas por tamanho nominal

Duas conexões com o mesmo tamanho nominal podem diferir em material, tabela, geometria ou padrão. Uma descrição de compra incompleta aumenta o risco de receber um componente que não pode ser instalado conforme pretendido. Sempre forneça uma especificação técnica completa.

Escolha de materiais com base apenas no preço

Uma classe mais barata pode não fornecer a resistência à corrosão, capacidade de temperatura ou propriedades mecânicas necessárias. Compare a especificação completa do material e verifique sua adequação às condições do projeto antes de considerar o preço.

Ignorando tolerâncias e ajustes

A incompatibilidade dimensional pode complicar o alinhamento, aumentar o tempo de fabricação e afetar a qualidade da solda. Verifique as dimensões e tolerâncias correspondentes antes da fabricação, especialmente para carretéis de tubos pré-fabricados ou sistemas com espaço de instalação limitado.

Deixando a documentação até o fim

A falta de certificados ou a rastreabilidade pouco clara podem atrasar a inspeção e a aceitação do projeto. Estabeleça os requisitos de documentação na fase de cotação e confirme que os registros identificarão os produtos fornecidos e os lotes de materiais relevantes.

Falha ao proteger os produtos durante o envio

A umidade, a contaminação, o impacto e as más condições de armazenamento podem danificar as conexões ou afetar sua condição antes da instalação. Especifique práticas adequadas de embalagem, identificação, manuseio e armazenamento com base no material e no ambiente de transporte.

9. Uma lista de verificação prática de aquisição para acessórios para solda de topo

Antes de enviar uma solicitação de orçamento, prepare as informações abaixo. Uma consulta completa permite que os fornecedores avaliem os requisitos com mais precisão e ajuda os compradores a comparar ofertas de forma equivalente.

• Tipo de produto:Cotovelo, T, redutor, tampa ou outro acessório especificado.
• Dimensões:Tamanho nominal do tubo, designação DN ou NPS e geometria necessária.
• Espessura da parede:Programação da tubulação ou espessura mínima de parede especificada.
• Material:Especificação e grau exatos do material.
• Padrão de fabricação:ASME, ASTM, EN ou outros requisitos especificados pelo projeto aplicáveis.
• Condições operacionais:Considerações sobre pressão de projeto, temperatura, serviço de fluido e corrosão.
• Preparação final:Configuração necessária da extremidade de soldagem e padrão aplicável.
• Quantidade:Quantidade de peças para cada tamanho e tipo de encaixe.
• Documentos de qualidade:Certificados, registros de inspeção, relatórios de teste e requisitos de rastreabilidade.
• Entrega:Data de entrega exigida, destino, embalagem e condições de envio.
• Requisitos especiais:Desenhos, tolerâncias adicionais, marcações ou critérios de aceitação específicos do projeto.

Fornecer essas informações no início reduz os ciclos de esclarecimento e facilita a identificação de diferenças entre as cotações dos fornecedores. Se algum detalhe técnico permanecer incerto, peça ao engenheiro de tubulação responsável para confirmá-lo antes que o pedido seja finalizado.
