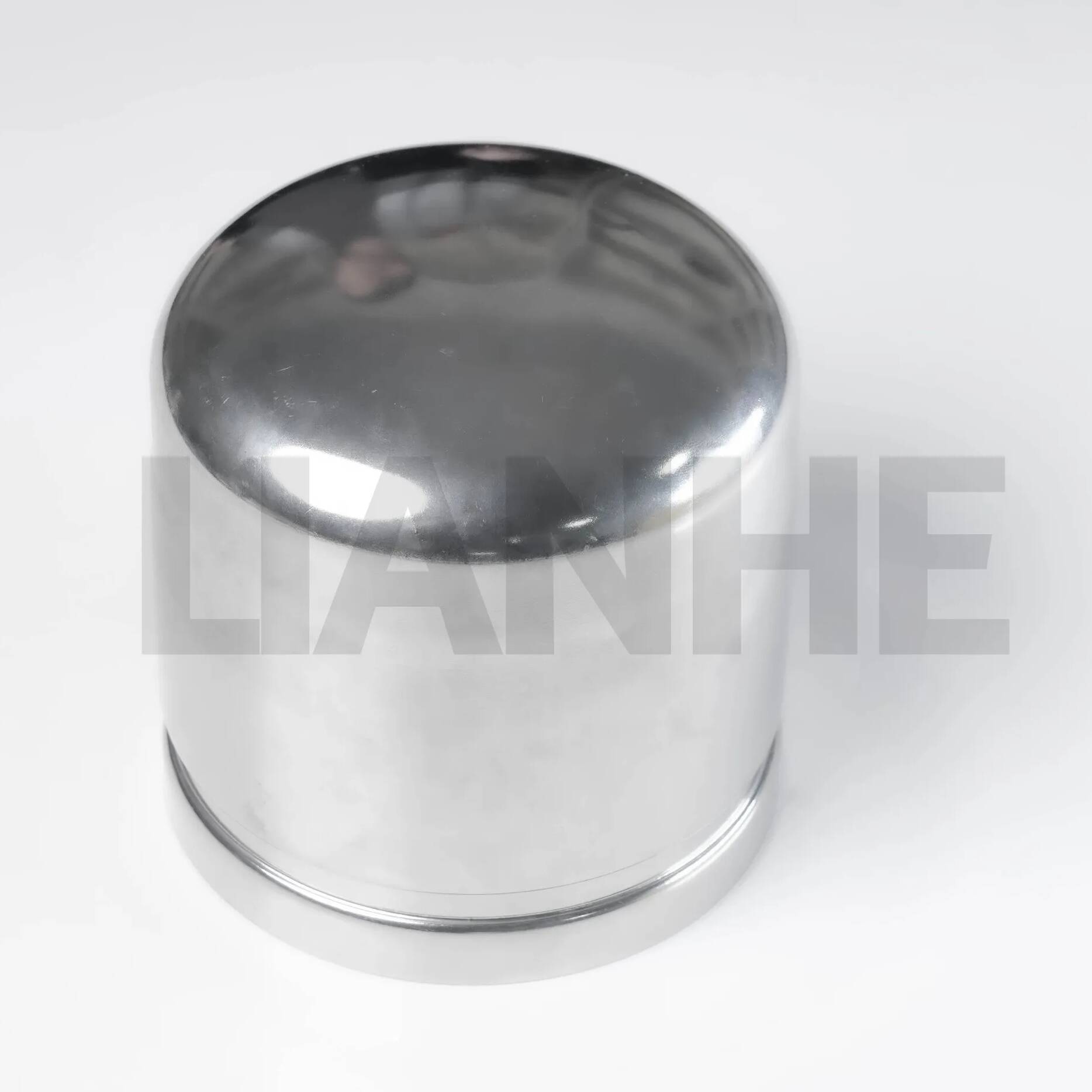

Tampas de ranhura de aço inoxidável para serviços pesados ​​para vedação de extremidade de tubo

Visão geral

Fabricadas em aço inoxidável 304 ou 316, essas tampas apresentam um design ranhurado em conformidade com AWWA C606 que se conecta perfeitamente com acoplamentos mecânicos, garantindo desempenho à prova de vazamentos em ambientes corrosivos e de alta vibração.

Características

Construção de material durável:

Disponível em aço inoxidável 304 (resistência geral à corrosão) e 316 (resistente a cloretos), com limite de escoamento mínimo de 205 MPa e alongamento ≥40% para resistência ao impacto.

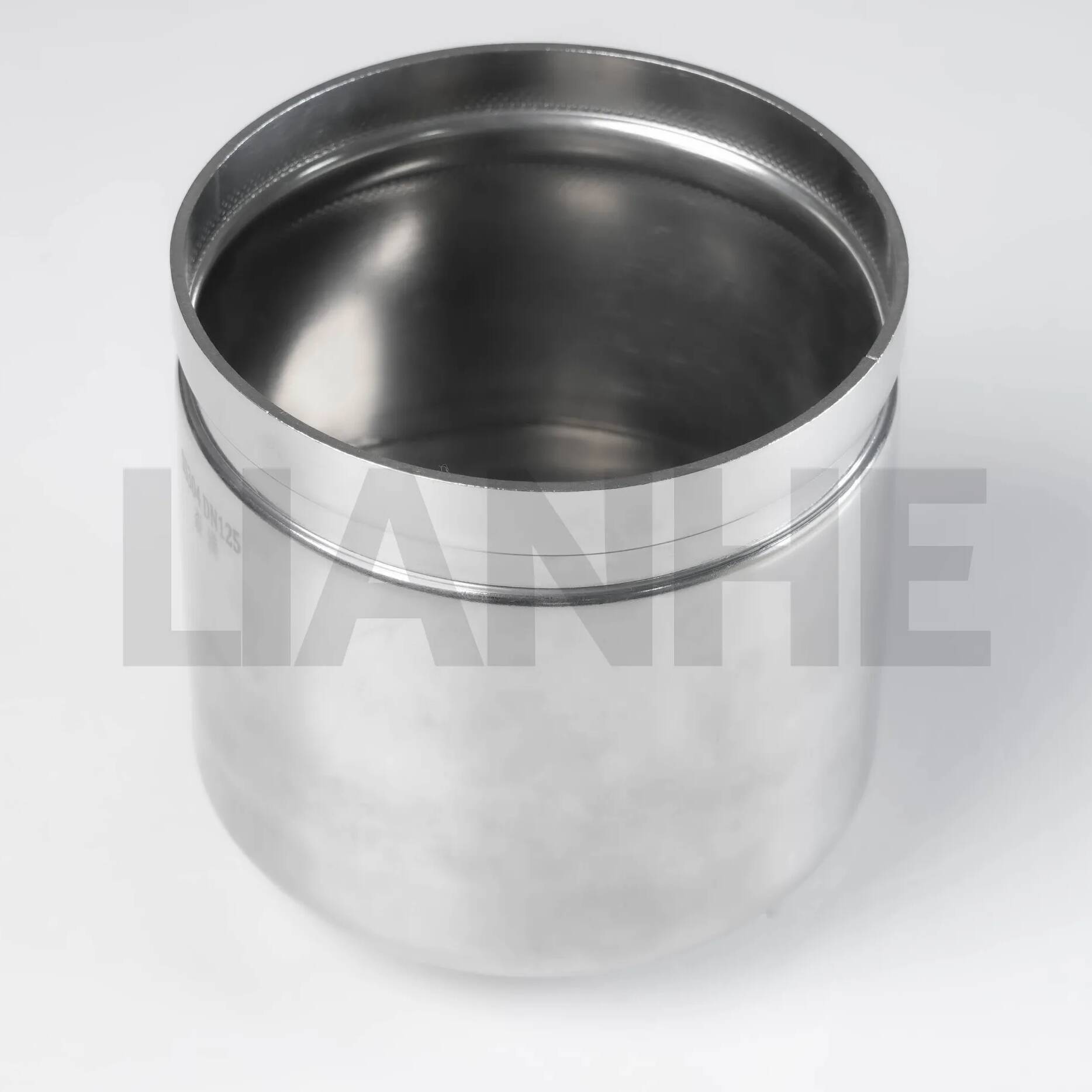

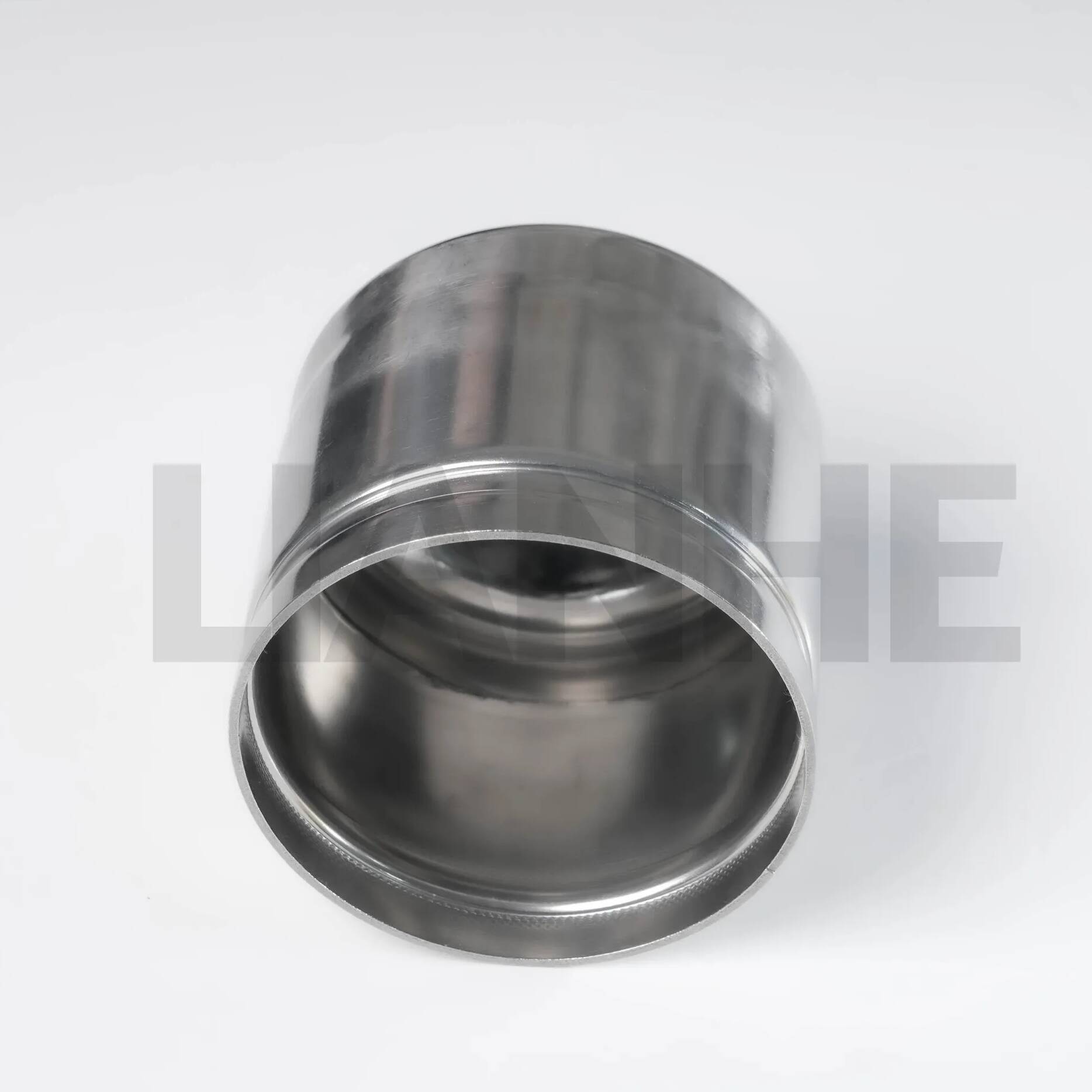

A superfície interna lisa (Ra ≤1,6 μm) evita o acúmulo de sedimentos, enquanto a borda externa ranhurada (profundidade: 2,4 mm ± 0,1 mm) garante um ajuste perfeito com acoplamentos como o Victaulic®.

Projeto de vedação à prova de vazamentos:

A gaxeta integral de EPDM ou NBR (dependendo do meio) fornece vedação hermética de até 16 bar (232 PSI) para sistemas de água/gás, com gaxetas Viton® opcionais para compatibilidade química.

O formato de cúpula reforçada distribui a pressão uniformemente, reduzindo a concentração de tensão na extremidade do tubo durante surtos.

Fácil instalação:

Não requer soldagem ou rosqueamento – basta deslizar sobre a extremidade ranhurada do tubo e fixar com um acoplamento, reduzindo o tempo de instalação em 60% em comparação com tampas soldadas.

Design leve (20% mais leve que tampas roscadas equivalentes) ideal para instalações suspensas e de difícil acesso.

Conformidade e testes:

Atende aos padrões ASME B16.24, MSS SP-83 e AWWA C606, testado hidrostaticamente para 1,5x pressão de trabalho por 30 minutos sem vazamento.

A superfície passivada (para cápsulas 316) aumenta a resistência à corrosão em ambientes marítimos e industriais.

Aplicativo

Ideal para vedar e proteger sistemas de tubulações:

Distribuição de Água: Fechamento temporário de linhas de hidrantes, extensões de adutoras e pontos finais do sistema de irrigação, em conformidade com NSF/ANSI 61 para água potável.

Manutenção Industrial: Vedação de ramais não utilizados em fábricas de produtos químicos, refinarias e usinas de energia, com tampas 316 que resistem a meios agressivos como água do mar e sulfetos.

Construção e Infraestrutura: Protegendo as extremidades dos tubos durante os testes e comissionamento dos dutos, reduzindo os riscos de contaminação em projetos municipais e industriais.

Engenharia Marinha: Vedação de tubulações de plataformas offshore e tubulações de navios, com aço inoxidável 316 que resiste à exposição à água salgada por mais de 15 anos.

Perguntas frequentes

P: Essas tampas podem ser usadas para terminação permanente de tubos?

UM:Sim, eles são adequados para vedação temporária e permanente quando combinados com um acoplamento mecânico e gaxeta apropriada.

P: Qual é a faixa de temperatura para juntas EPDM?

UM:-40°C a 150°C, enquanto as juntas Viton® estendem esta temperatura para -20°C a 200°C para aplicações de alta temperatura.

P: As tampas requerem ferramentas especiais para instalação?

UM:Não, apenas uma chave dinamométrica para apertar os parafusos de acoplamento ao valor recomendado pelo fabricante (normalmente 50-70 N·m para tampas de 2"-12").

P: Estão disponíveis opções não magnéticas?

UM:Sim, as tampas de aço inoxidável 316L oferecem baixa permeabilidade magnética, ideal para instalações de ressonância magnética e ambientes eletrônicos sensíveis.
