Flange cego de aço inoxidável de alta integridade para vedação de tubulações

Visão geral

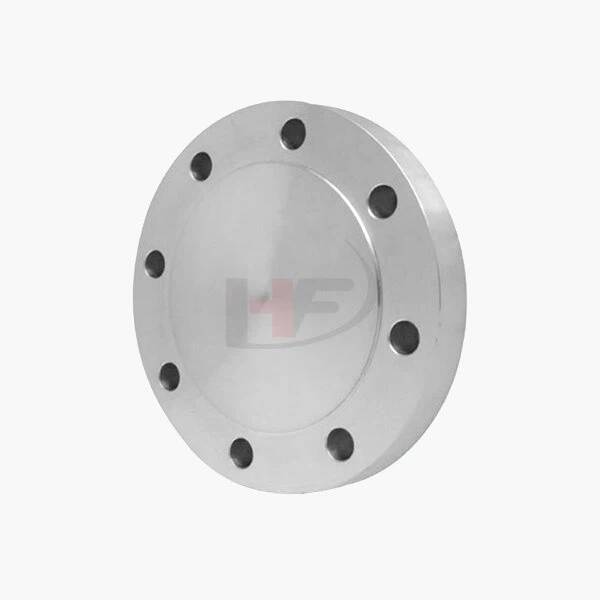

O flange cego de aço inoxidável de alta integridade é uma conexão de tubo premium projetada para vedar permanentemente a extremidade de uma tubulação ou fornecer acesso para inspeção e manutenção em ambientes corrosivos e de alta pressão. Construído em aço inoxidável 304 ou 316, este flange apresenta um disco sólido e furos para parafusos em conformidade com ANSI B16.5, garantindo desempenho livre de vazamentos e estabilidade estrutural.

Características

Construção Robusta:

Disco maciço em aço inoxidável (304/316) com espessura conforme ASME B16.5 (Classe 150 a 2500), classificado para pressões de trabalho de até 2.500 PSI (aço inoxidável 316, Classe 300).

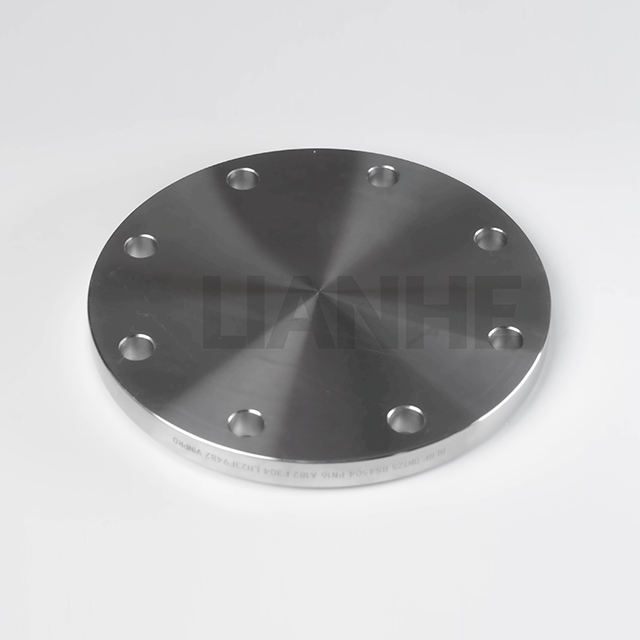

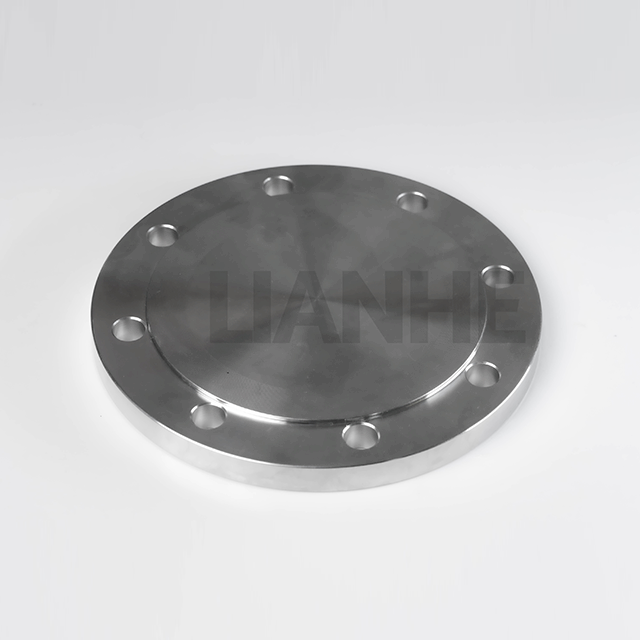

Acabamento de face elevada lisa (RF) ou face plana (FF) (Ra ≤1,6μm) para contato ideal da gaxeta, reduzindo os riscos de vazamento em 40% em comparação com superfícies ásperas.

Usinagem de Precisão:

Furos para parafusos perfurados em círculos primitivos precisos (P.C.D.) de acordo com ANSI B16.5, garantindo o alinhamento com os flanges correspondentes e distribuição uniforme da carga entre os parafusos.

As bordas chanfradas evitam rebarbas e facilitam a instalação da gaxeta, com furos escareados opcionais para parafusos de solda em aplicações de alta vibração.

Resistência à corrosão e temperatura:

A variante de aço inoxidável 316 resiste à corrosão por cloretos em ambientes marinhos e químicos, enquanto o 304 é ideal para uso industrial geral (faixa de temperatura: -250°C a 800°C).

A superfície passivada (316) reduz a lixiviação de íons metálicos, em conformidade com FDA 21 CFR Parte 177 para aplicações de qualidade alimentar.

Conformidade e Certificação:

Atenda ASME B16.5, ISO 1092-1 e NACE MR0175 (aço inoxidável 316), com relatórios de rastreabilidade de materiais e certificados de fábrica disponíveis para fins de auditoria.

Aplicativo

Perfeito para vedação de tubulações e acesso em sistemas críticos:

Petróleo e Gás Downstream: Vedação de terminais de dutos em refinarias e plantas petroquímicas, com aço inoxidável 316 resistindo à corrosão por sulfeto de hidrogênio.

Alimentos e Bebidas: Fornece portas de acesso para limpeza de tanques em laticínios e cervejarias, com aço inoxidável 304 atendendo aos padrões sanitários 3-A para contato direto com alimentos.

Geração de energia: Vedação de pontos de teste de tubulações de vapor em usinas térmicas, suportando pressão de 550°C e 200 bar em sistemas de ciclo combinado.

Engenharia Marinha: Vedação de penetrações no casco e pontos de acesso ao tanque de lastro, com aço inoxidável 316 resistindo à imersão constante em água do mar.

Perguntas frequentes

P: Como escolher a classe de flange correta para minha aplicação?

UM:Selecione com base na pressão de trabalho (por exemplo, Classe 150 para ≤300 PSI, Classe 300 para ≤800 PSI), detalhada nas tabelas de pressão-temperatura ASME B16.5.

P: Os flanges cegos podem ser reutilizados?

UM:Sim, se a superfície estiver intacta e bem limpa; substitua as juntas e os parafusos para uma nova vedação confiável.

P: Qual material de junta é recomendado para vapor de alta temperatura?

UM:Utilize juntas de grafite ou com camisa metálica (até 650°C), evitando juntas de PTFE que se degradam acima de 260°C.

P: Existem opções leves para aplicações offshore?

UM:Sim, estão disponíveis flanges leves de aço inoxidável 316 com padrões de parafusos reduzidos, atendendo aos padrões DNVGL para plataformas offshore.
