Acessórios de cotovelo roscados de aço inoxidável de alta pressão 150 # 90DEG

Visão geral

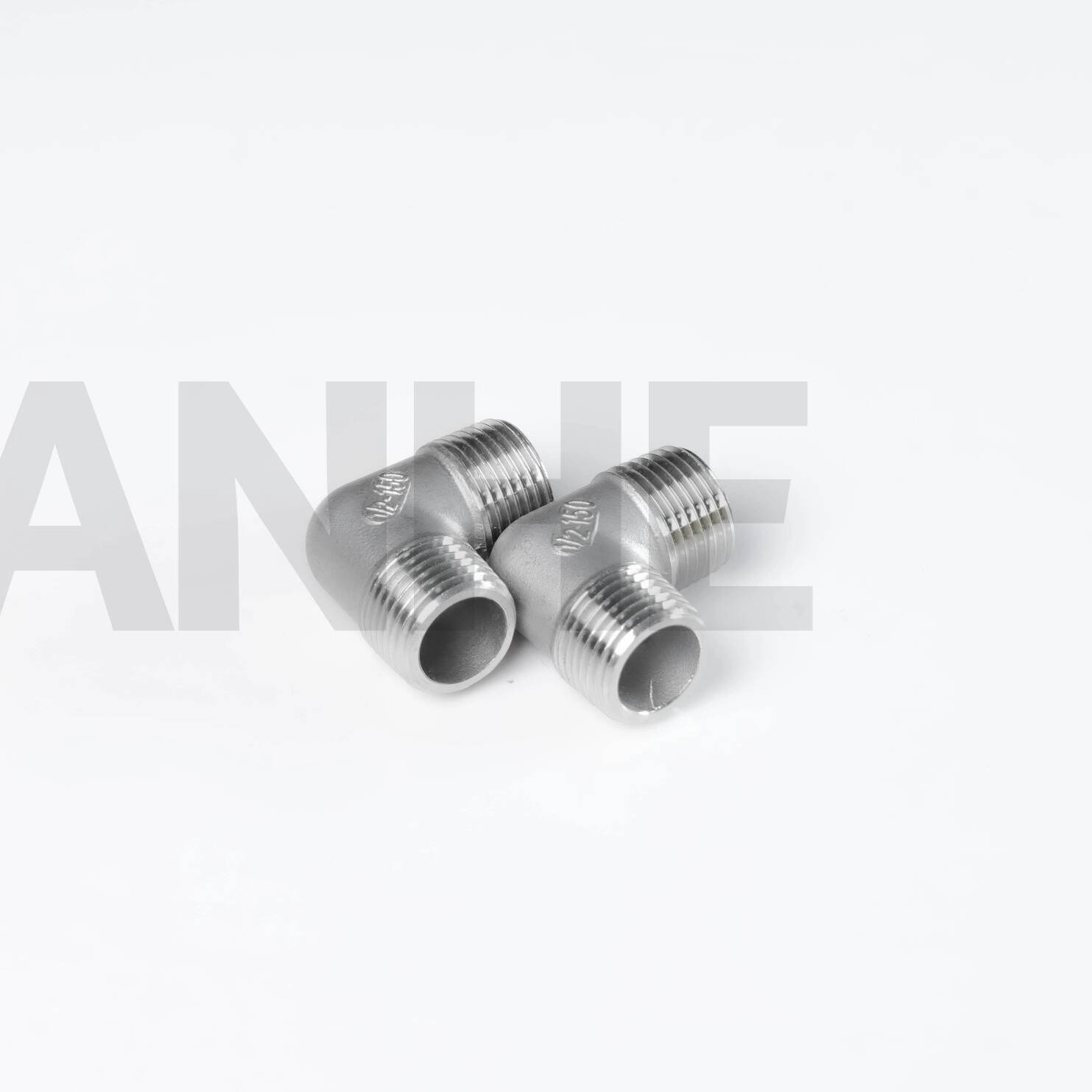

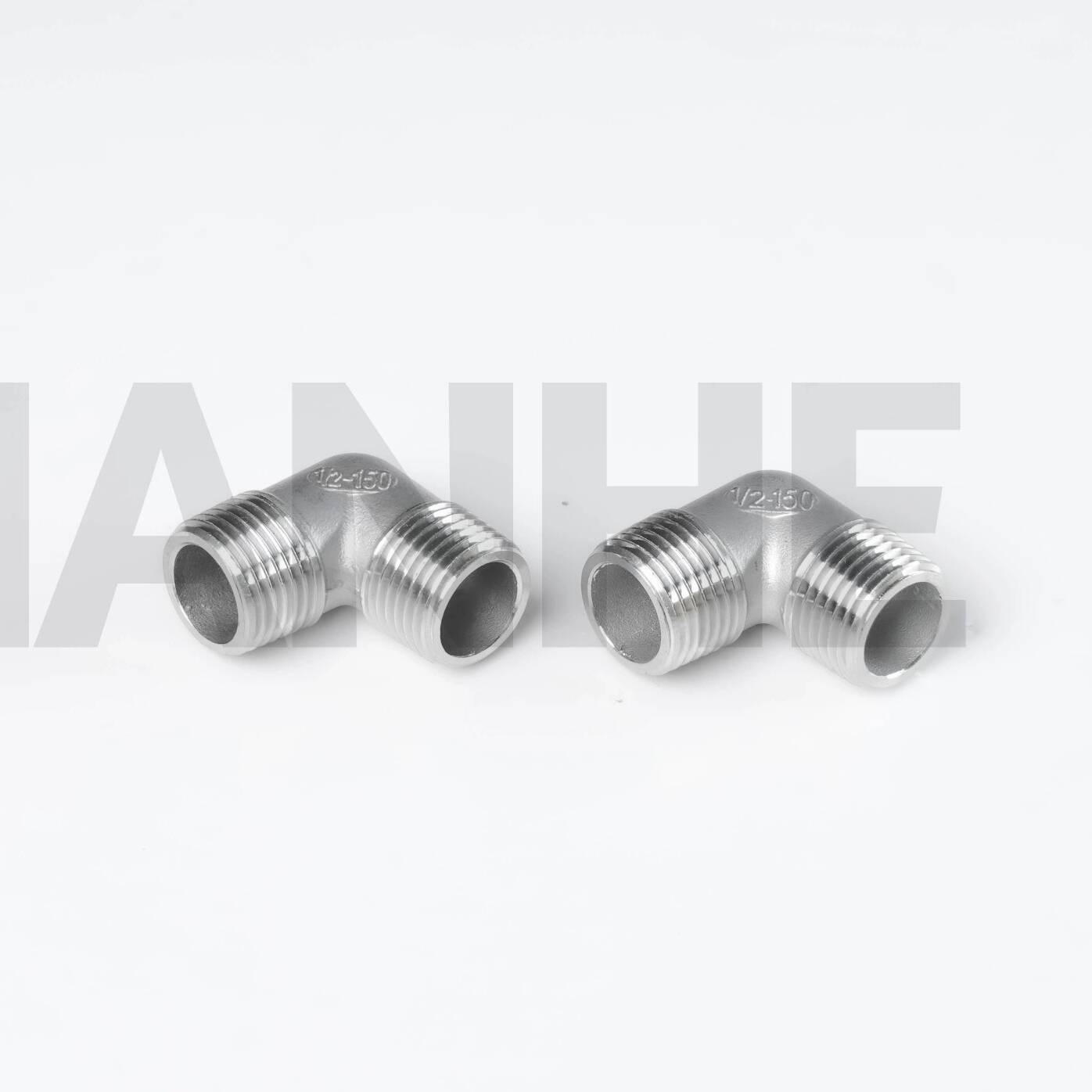

Os cotovelos roscados de aço inoxidável de alta pressão 150 # 90 graus são acessórios para tubos projetados com precisão, projetados para mudar de direção em sistemas roscados de alta pressão, garantindo conexões sem vazamentos e estabilidade estrutural. Fabricados em aço inoxidável 304 ou 316, esses cotovelos apresentam roscas NPT (ANSI B1.20.1) e raio 1,5D, ideais para aplicações industriais e comerciais que exigem resistência e resistência à corrosão.

Características

Material e rosqueamento premium:

Construído em aço inoxidável ASTM A312 (304 ou 316), com resistência à tração mínima de 515 MPa e alongamento ≥30% para resistência ao impacto em cenários de alta pressão.

Roscas fêmeas NPT (ângulo de 60°, 11,5 roscas por polegada para tamanhos de 1/2"-2") usinadas com tolerância de ±0,05 mm, testadas para pressão de trabalho de 1,5x (150 PSI para classificação 150#).

Otimização de fluxo e estresse:

O raio da linha central 1,5D (compatível com ANSI B16.11) reduz a resistência ao fluxo e a turbulência, alcançando valores de Cv 10% maiores do que os cotovelos padrão de raio curto.

As seções reforçadas do calcanhar e da biqueira (1,2x a espessura da parede) resistem à expansão térmica e à vibração, essenciais para conexões de bombas e compressores.

Compatibilidade versátil:

Conecta-se a tubos de aço carbono, aço inoxidável e plástico com roscas NPT, adequados para aplicações de ar, água, óleo e gases não corrosivos.

Disponível nos tamanhos 1/8" a 4" NPS, com opções de programação 40 (pressão padrão) e programação 80 (alta pressão) (até 3.000 PSI para programação 80).

Conformidade e acabamento:

Atenda aos padrões ASME B16.11 e MSS SP-83, com eletropolimento opcional (Ra ≤0,8μm) para sistemas de alta pureza nas indústrias farmacêutica e de semicondutores.

A superfície passivada (para cotovelos 316) reduz a lixiviação de íons metálicos, garantindo conformidade com FDA 21 CFR Parte 177 para aplicações de qualidade alimentar.

Aplicativo

Ideal para ambientes corrosivos e de alta pressão:

Hidráulica Industrial: Redirecionamento de fluido hidráulico em máquinas e sistemas de automação, com 316 cotovelos resistentes à degradação por aditivos de óleo.

Sistemas HVAC: Linhas de condensado e refrigerante em edifícios comerciais, com cotovelos 304 proporcionando conexões confiáveis ​​em ambientes úmidos.

Laboratórios Químicos: Linhas de transferência de produtos químicos de alta pureza, com cotovelos 316 eletropolidos que minimizam os riscos de contaminação em sistemas de distribuição de reagentes.

Ferragens marítimas: Conectando linhas de água doce e combustível a bordo, com aço inoxidável 316 que resiste à pulverização de água salgada e à corrosão por mais de 10 anos.

Perguntas frequentes

P: Esses cotovelos podem ser usados ​​com roscas British Standard Pipe (BSP)?

UM:Não, eles apresentam threads NPT; use um adaptador NPT para BSP para compatibilidade com sistemas de rosca métrica.

P: Qual selante de rosca é recomendado?

UM:Use fita PTFE ou lubrificante para tubos para água/gás; para sistemas de óleo de alta pressão, considere selantes anaeróbicos para maior resistência a vazamentos.

P: Como evitar escoriações em roscas de aço inoxidável?

UM:Aplique composto antigripante (à base de níquel para altas temperaturas) e evite apertar demais além do torque recomendado (por exemplo, 40 N·m para cotovelos de 1").

P: Existem opções à prova de fogo para meios inflamáveis??

UM:Embora não tenha classificação contra incêndio, o alto ponto de fusão do aço inoxidável 316 (1.400°C) o torna adequado para ambientes com risco moderado de incêndio quando combinado com juntas de metal.
