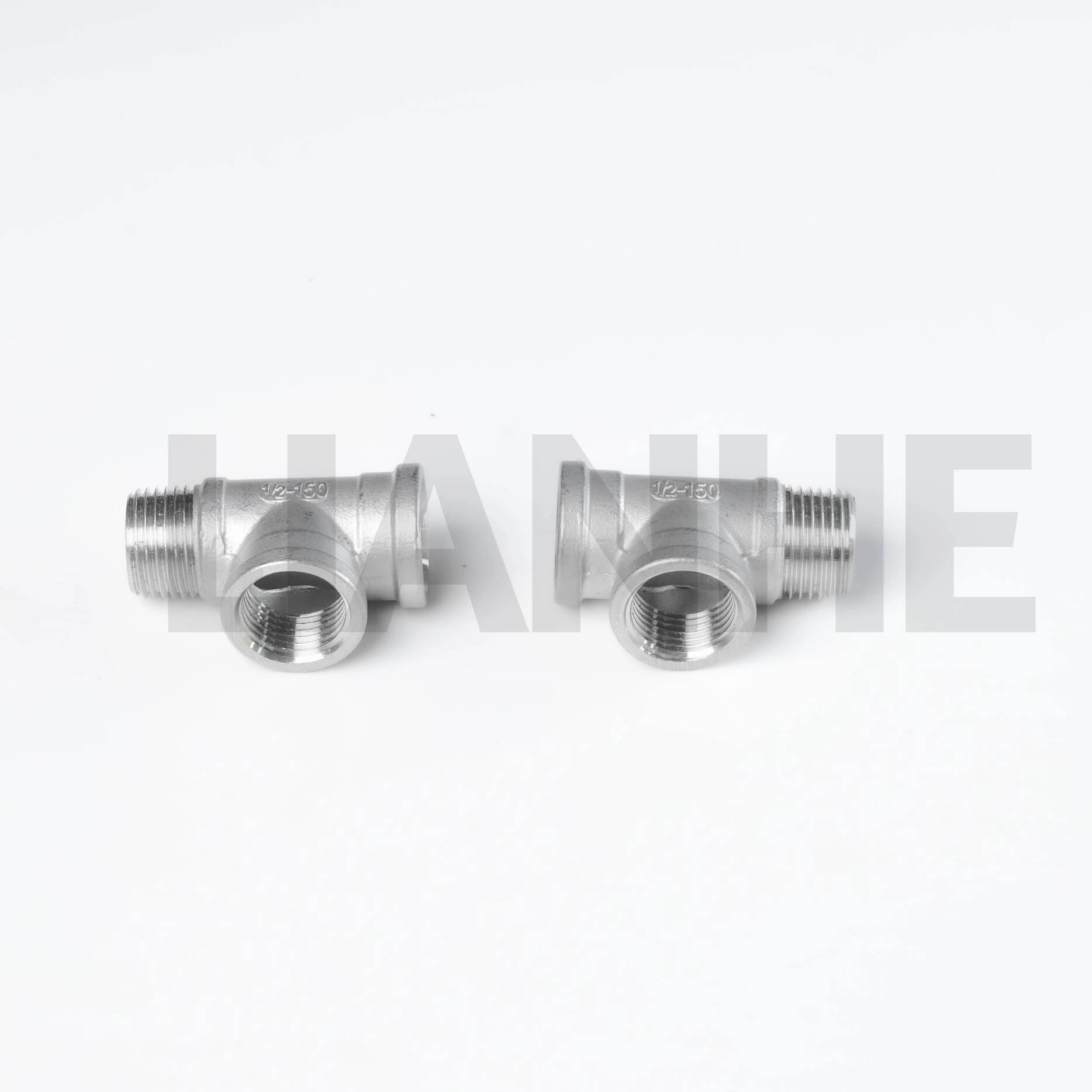

T de aço inoxidável de alta pressão classe 150 da rosca F/M para ramificação de tubos

Visão geral

O Tee de rosca F/M de aço inoxidável de alta pressão classe 150 é uma conexão de tubo versátil projetada para criar conexões ramificadas em sistemas de tubulação roscada, combinando roscas NPT fêmea e macho para instalação flexível. Construído em aço inoxidável 304 ou 316, este tee apresenta uma ramificação reforçada e classificação Classe 150, tornando-o ideal para aplicações industriais e comerciais de média pressão.

Características

Design de linha mista:

Fêmea NPT (F) na linha principal e macho NPT (M) no ramal (ou vice-versa), possibilitando conexão direta a válvulas roscadas, manômetros ou tubulações sem adaptadores.

Roscas em conformidade com ANSI B1.20.1 (conicidade de 60°), proporcionando vedações estanques de até 300 PSI (Classe 150) com fita PTFE ou lubrificante para tubo.

Construção de Filial Reforçada:

A parede mais espessa na junção do ramal (1,2x parede principal) suporta cargas de pressão, reduzindo a concentração de tensão em 20% em comparação com tês padrão.

O raio interno suave (1,0x a espessura da parede do tubo) minimiza a turbulência, adequado para vazões de até 500 GPM (T de 4").

Materiais e Desempenho:

Aço inoxidável 304 (ASTM A312) para uso geral; Aço inoxidável 316 (ASTM A316) para meios corrosivos, com faixa de temperatura de -20°C a 180°C (roscas seladas com PTFE).

Classificado para pressões de trabalho de até 300 PSI (Classe 150), com espessura de parede programada 40 garantindo integridade estrutural em sistemas de pressão moderada.

Conformidade e Versatilidade:

Atende aos padrões ASME B16.11 e MSS SP-83, disponíveis nos tamanhos 1/8" a 4" NPS, com opções de T igual (todas as roscas do mesmo tamanho) e T redutor (ramo menor).

Aplicativo

Perfeito para conexões ramificadas roscadas em sistemas industriais e comerciais:

Sistemas HVAC: Ramificação das principais linhas de água gelada para unidades de tratamento de ar em edifícios comerciais, com aço inoxidável 304 resistente à corrosão induzida pela umidade.

Linhas de ar comprimido: Criação de conexões para ferramentas pneumáticas e válvulas em automação de fábrica, com classificação Classe 150 adequada para sistemas de ar de 120 PSI.

Encanamento e obras de água: Ramificação de adutoras principais para linhas de serviço residenciais, em conformidade com NSF/ANSI 61 para aplicações de água potável.

Processamento Químico: Linhas de injeção química de baixa pressão em refinarias, com aço inoxidável 316 resistindo à exposição moderada a ácidos e álcalis.

Perguntas frequentes

P: Qual é a diferença entre as configurações de rosca F/M e M/F?

UM:F/M tem fêmea no ramo principal e macho no galho; M/F inverte isso, permitindo flexibilidade na conexão a diferentes componentes rosqueados.

P: Este tee pode ser usado com roscas British Standard Pipe (BSP)?

UM:Não, os threads NPT são incompatíveis com BSP; use um adaptador NPT para BSP para compatibilidade entre padrões.

P: Como evitar desgaste nas roscas em conexões de aço inoxidável?

UM:Aplique um composto antigripante à base de níquel e evite apertar demais; torque de 30 N·m para roscas de 1" para evitar danos.

P: O tee é adequado para aplicações de vácuo?

UM:Sim, classificado para vácuo total (29" Hg), mas use juntas de metal ou selantes anaeróbicos para maior resistência a vazamentos em linhas de vácuo.
