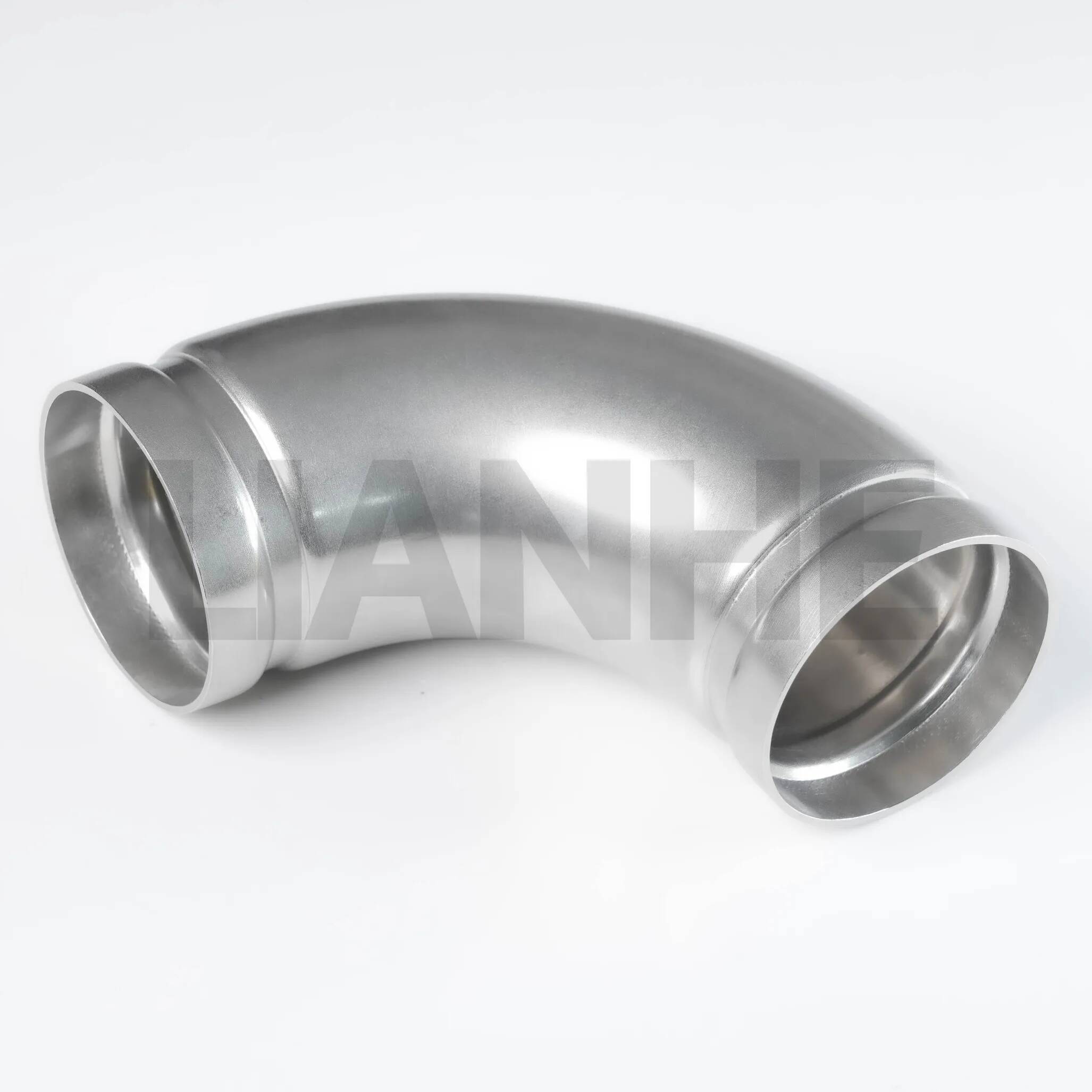

Cotovelos 90DEG de aço inoxidável de alta resistência para tubulação industrial

Visão geral

Os cotovelos com ranhura de aço inoxidável de alta resistência 90DEG são acessórios para tubos premium projetados para mudar de direção em sistemas de tubulação com ranhuras, mantendo a integridade estrutural e a eficiência do fluxo. Construídos em aço inoxidável 304 ou 316 sem costura, esses cotovelos apresentam ranhuras compatíveis com AWWA C606 e um raio de 1,5D para fluxo laminar suave, tornando-os ideais para aplicações pesadas que exigem resistência à vibração e durabilidade à corrosão.

Características

Construção robusta e perfeita:

Fabricado em aço inoxidável extrudado ou forjado (304 para uso geral, 316 para ambientes agressivos), com espessura de parede conforme cronograma 40/80 e limite de escoamento ≥250 MPa.

Dimensões da ranhura (largura: 12,7 mm, profundidade: 2,4 mm) usinadas com precisão de acordo com os padrões AWWA C606 para engate de acoplamento consistente.

Design otimizado para fluxo:

O raio da linha central 1,5D reduz a perda de pressão em 30% em comparação com cotovelos de raio curto, com um furo interno polido (Ra ≤1,6μm) minimizando a turbulência e o acúmulo de incrustações.

O ângulo de 90° proporciona uma mudança de direção ideal enquanto distribui a tensão uniformemente, adequado para sistemas de alto fluxo (até 1.000 GPM para cotovelos de 12").

Flexibilidade de instalação:

Conecta-se a tubos ranhurados por meio de acoplamentos mecânicos (sem soldagem/rosqueamento), permitindo instalação rápida em minutos com ferramentas básicas, reduzindo custos de mão de obra em 40%.

Disponível nos tamanhos 2" a 48" NPS, com diâmetros e espessuras de parede customizados para projetos especiais.

Resistência Ambiental:

A variante de aço inoxidável 316 resiste à corrosão induzida por cloreto (crítica em aplicações marítimas e de água salgada), com uma superfície protetora passivada que prolonga a vida útil em 20%.

Faixa de temperatura: -250°C a 800°C (com juntas adequadas), adequada para líquidos criogênicos e linhas de vapor de alta temperatura.

Aplicativo

Perfeito para sistemas de tubulação de alta demanda:

Proteção contra incêndio: Cotovelos em conformidade com a NFPA 20 em sistemas de sprinklers, garantindo fluxo confiável em edifícios comerciais e instalações industriais.

Processamento de Petróleo e Gás: Desvio de fluxo em oleodutos de refinarias e plataformas offshore, com 316 cotovelos atendendo NACE MR0175 para ambientes de gás ácido.

Geração de energia: Linhas de vapor e condensado em usinas térmicas, suportando rápidas mudanças de temperatura e ciclos de alta pressão (até 200 bar).

Tratamento de Água: Sistemas de descarga de águas residuais e linhas de dosagem de produtos químicos, com cotovelos 304 em conformidade com NSF 61 para aplicações de água não corrosiva.

Perguntas frequentes

P: Esses cotovelos podem ser usados ​​em instalações subterrâneas?

UM:Sim, mas use um invólucro de polietileno ou filme anticorrosivo para proteção extra em solos corrosivos.

P: Qual é a pressão máxima de trabalho para cotovelos programados 80?

UM:Até 300 PSI para aço inoxidável 304 e 350 PSI para aço inoxidável 316 a 20°C.

P: As ranhuras afetam a classificação de pressão do cotovelo?

UM:Não, o design ranhurado foi projetado para manter a capacidade total de pressão do sistema de tubulação quando acoplado corretamente.

P: Posso pintar o cotovelo para fins estéticos?

UM:Sim, utilize tintas à base de epóxi compatíveis com aço inoxidável; certifique-se de que a área da ranhura permaneça sem pintura para o engate adequado do acoplamento.
