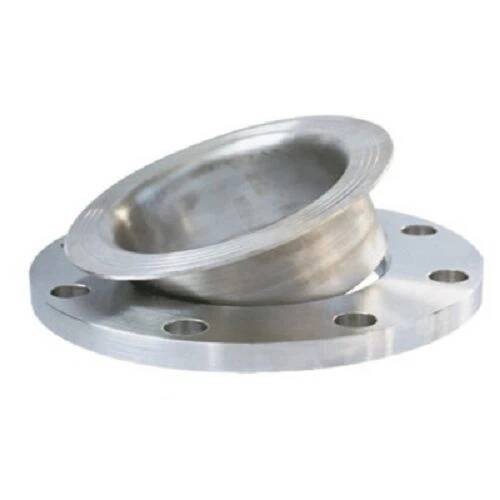

Flange de junta sobreposta de aço inoxidável 304/316 para conexão de tubo

Visão geral

O flange de junta sobreposta de aço inoxidável 304/316 de alta qualidade é uma solução confiável de conexão de tubo projetada para fácil alinhamento e manutenção em ambientes corrosivos e de alta temperatura. Construído em aço inoxidável 304 ou 316, este flange apresenta um design de encaixe solto que desliza sobre uma extremidade de ponta, permitindo ajuste rotacional para alinhamento perfeito do furo do parafuso sem rotação do tubo.

Características

Design exclusivo de junta sobreposta:

O anel do flange desliza livremente sobre a extremidade da ponta (pescoço de solda ou solda de encaixe), permitindo a rotação de 360° para alinhar os furos dos parafusos, o que é fundamental para tubulações off-shore e modulares, onde o alinhamento preciso é desafiador.

Reduz o estresse nos equipamentos conectados, absorvendo pequenos desalinhamentos e prolongando a vida útil de bombas, válvulas e instrumentos.

Desempenho superior de materiais:

Aço inoxidável 304 (18Cr-8Ni) para resistência geral à corrosão; Aço inoxidável 316 (16Cr-10Ni-2Mo) para ambientes ricos em cloretos, com resistência à tração mínima de 515 MPa.

Em conformidade com as normas ASME B16.5 (150#-2500#) e BS EN 1092-1, com acabamento opcional de face elevada (RF) ou face plana (FF) para diferentes tipos de juntas.

Fácil instalação e manutenção:

A extremidade da ponta é soldada ao tubo (solda de topo ou de encaixe), enquanto o anel do flange é aparafusado separadamente, permitindo a substituição do flange sem cortar o tubo.

Reduz os requisitos de soldagem em 50% em comparação com flanges integrais, ideal para reparos no local e projetos de modernização.

Classificação de vedação e pressão:

Compatível com juntas em espiral, PTFE e juntas metálicas, obtendo vedações sem vazamentos de até 2.500 PSI (aço inoxidável 316, classificação 150#).

Faixa de temperatura: -250°C a 800°C (com juntas apropriadas), adequada para linhas de processo criogênicas, de vapor e de alta temperatura.

Aplicativo

Perfeito para cenários exigentes de conexão de tubos:

Petróleo e Gás Offshore: Conectando tubulações submarinas e módulos de plataforma, com 316 juntas sobrepostas que resistem à corrosão da água do mar e ao carregamento cíclico.

Turbinas de usinas de energia: Conexões de vapor de alta temperatura, com flanges 304 suportam 550°C e flanges 316 até 700°C com isolamento térmico adequado.

Reatores Químicos: Conexões flangeadas para meios corrosivos, com aço inoxidável 316 atendendo aos padrões CEPDG e OSHA para manuseio de produtos químicos perigosos.

Embarcações Marítimas: Tubulação da casa de máquinas e conexões de tanques de carga, com juntas sobrepostas facilitando o alinhamento em ambientes vibrantes de bordo.

Perguntas frequentes

P: Qual é a diferença entre junta sobreposta e flanges de pescoço de solda?

UM:As juntas sobrepostas permitem a rotação do flange para alinhamento dos parafusos, enquanto os pescoços soldados são parte integrante do tubo, oferecendo classificações de pressão mais altas, mas menos flexibilidade.

P: Os flanges de junta sobreposta podem ser usados ​​com tubos que não sejam de aço inoxidável?

UM:Sim, mas use uma junta dielétrica para evitar corrosão galvânica ao conectar tubos de aço carbono.

P: Como selecionar a junta correta para minha aplicação?

UM:Consulte nossa tabela de compatibilidade de juntas com base no tipo de mídia, pressão e temperatura; as escolhas comuns incluem PTFE (uso geral) e revestimento metálico (alta pressão).

P: Qual é o tamanho mínimo do tubo para flanges de junta sobreposta?

UM:Disponível de 1" a 48" NPS, com tamanhos e classificações personalizados disponíveis para projetos industriais especiais.
