Prensa Tipo S em Aço Inoxidável Cotovelo 90° com Rosca Fêmea

Descrição do produto

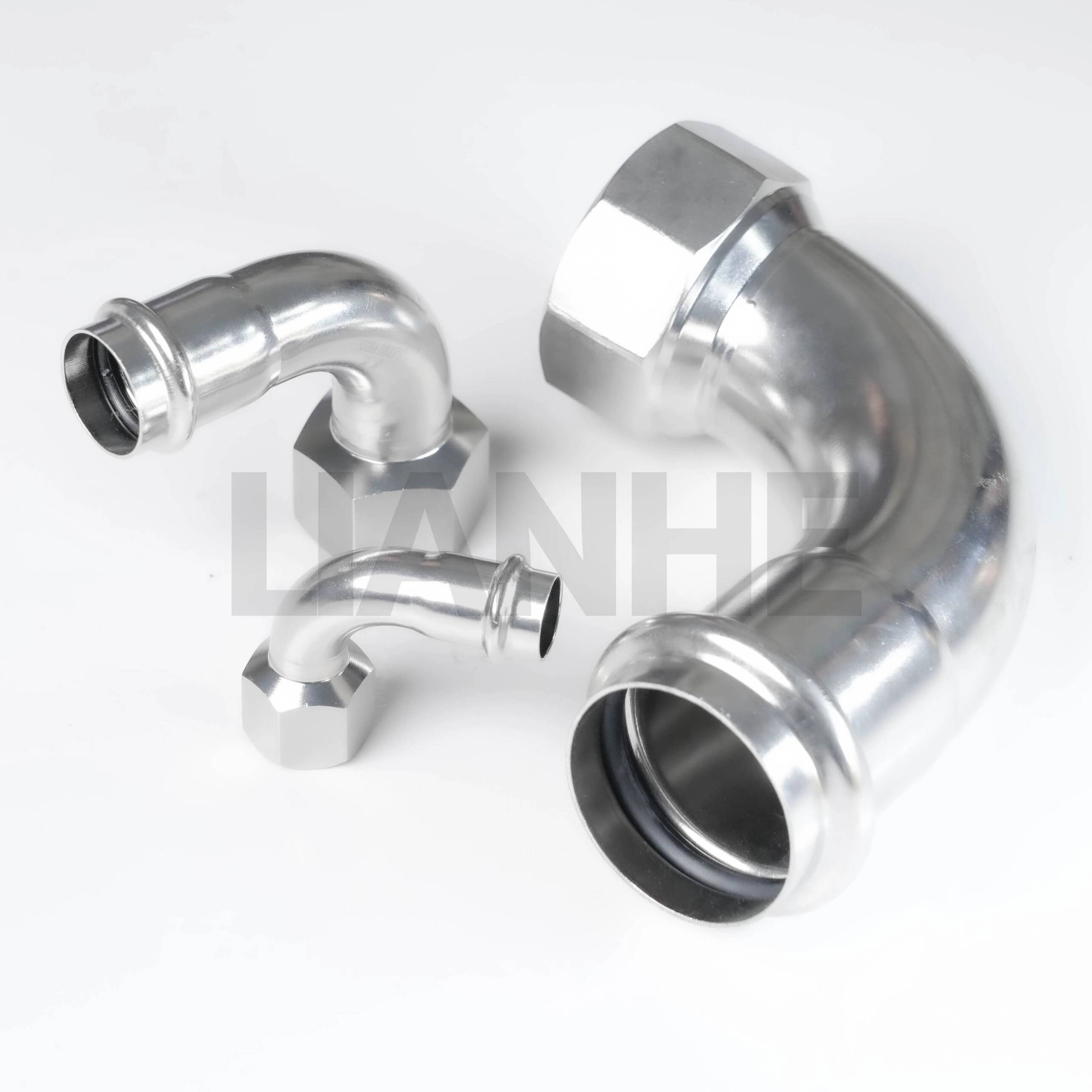

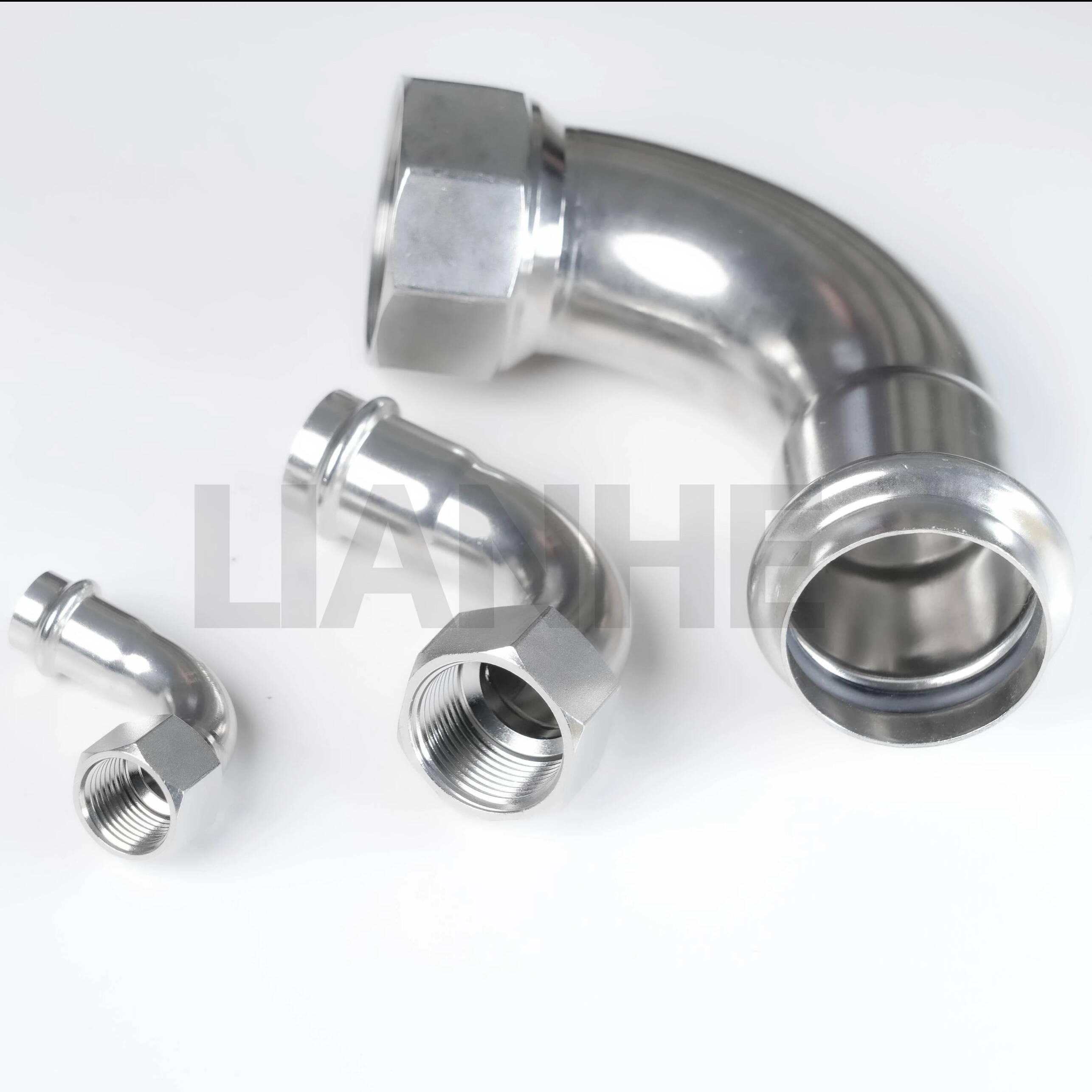

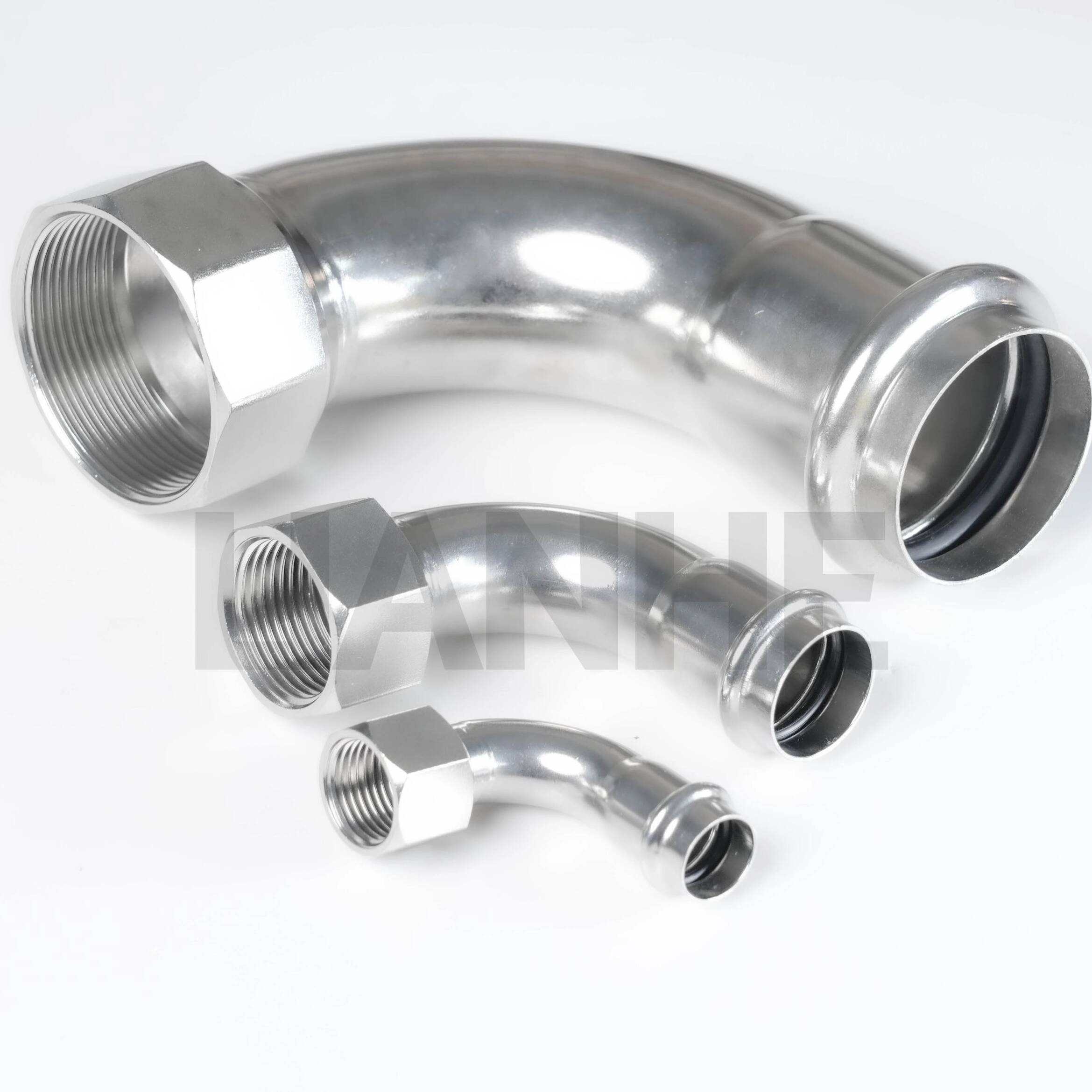

O cotovelo de 90° de prensa tipo S de aço inoxidável LIANHE com rosca fêmea conecta um tubo de encaixe por pressão a um componente rosqueado externamente compatível enquanto altera a direção da tubulação em 90 graus.

Seu soquete de pressão tipo S suporta instalação rápida e sem chamas, enquanto a extremidade roscada fêmea pode conectar válvulas, instrumentos, equipamentos ou outros componentes rosqueados da tubulação.

Especificações Técnicas

Faixa de tamanho:1/4"–4" (DN10–DN100)

Espessura da parede:0,6–2,0 mm

Materiais Disponíveis:

• SS304, 0Cr18Ni9, S30408 ​​e 1.4301

• SS304L, S30403 e 1.4306

• SS316 e 0Cr17Ni12Mo2

• SS316L, S31603 e 1.4404

Tipo de conexão:Soquete de prensa tipo S × rosca fêmea

Opções de tópico:NPT, BSPT e BSPP

Pressão Nominal:PN16

Pressão de teste hidrostático:2,5MPa

Pressão de teste de hermeticidade:1,05MPa

Padrões Aplicáveis:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN e ASME

Materiais do anel de vedação:CIIR, EPDM, PTFE e NBR

Faixa de temperatura da junta:-20°C a +110°C, dependendo do material e meio

Processo de fabricação:Formado mecanicamente a partir de tubos de aço inoxidável

Tratamento de Superfície:Polimento vibratório, polimento magnético ou decapagem

Marcação do produto:LOGOTIPO + OD + Espessura da Parede + Material. Marcações personalizadas estão disponíveis.

Embalagem:Sacos plásticos, caixas de exportação e caixas de madeira

Marca:LIANHE

Local de Origem:Wenzhou, Zhejiang, China

Aplicativos

Adequado para sistemas compatíveis de água potável, água fria e quente, águas residuais, água industrial, óleo e gás.

As aplicações típicas incluem:

• Abastecimento de água e drenagem

• Sistemas de aquecimento e ar condicionado

• Conexões de equipamentos e instrumentos

• Edifícios comerciais e residenciais

• Projetos de tubulações industriais

• Hospitais, hotéis e navios

Vantagens do produto

1. Muda a direção do pipeline em 90 graus

2. Combina conexões roscadas de prensa e fêmea

3. Instalação rápida e sem chamas

4. Boa resistência à corrosão

5. Várias opções de roscas e juntas

6. Design compacto para espaços restritos

7. Vedação confiável quando instalada corretamente

8. Marcações personalizadas disponíveis

A instalação requer uma ferramenta de prensagem e uma mandíbula compatíveis com o perfil tipo S especificado. Threads NPT, BSPT e BSPP não podem ser usados ​​de forma intercambiável, a menos que a compatibilidade tenha sido confirmada.

Controle de qualidade

A inspeção padrão inclui:

1. Inspeção de matéria-prima e espessura de parede

2. Inspeção de soquete, rosca, ângulo e dimensional

3. Inspeção de solda e superfície quando aplicável

4. Testes de pressão hidrostática e estanqueidade

5. Marcação de produtos e inspeção de embalagens

Os documentos disponíveis incluem certificados de teste de materiais EN 10204 3.1, certificados de matérias-primas, relatórios dimensionais e de roscas, relatórios de testes hidráulicos e relatórios de inspeção de terceiros.

Termos Comerciais

Quantidade mínima:Normalmente de 5 a 10 peças, dependendo do tamanho e disponibilidade de estoque.

Amostras grátis:Disponível para produtos padrão selecionados; taxas expressas são normalmente pagas pelo destinatário.

Tempo de cotação:Normalmente dentro de três horas úteis.

Condições de pagamento:Depósito de 30% T/T e saldo de 70% antes da entrega. Western Union, PayPal e outros métodos acordados estão disponíveis.

Termos de envio:EXW, FOB, CFR, CIF e DDP. A entrega pode ser organizada por transporte marítimo, aéreo, terrestre ou expresso internacional.

Garantia:Um ano contra defeitos de fabricação confirmados.

Fabricante:LIANHE
Local de Origem:Wenzhou, Zhejiang, China
