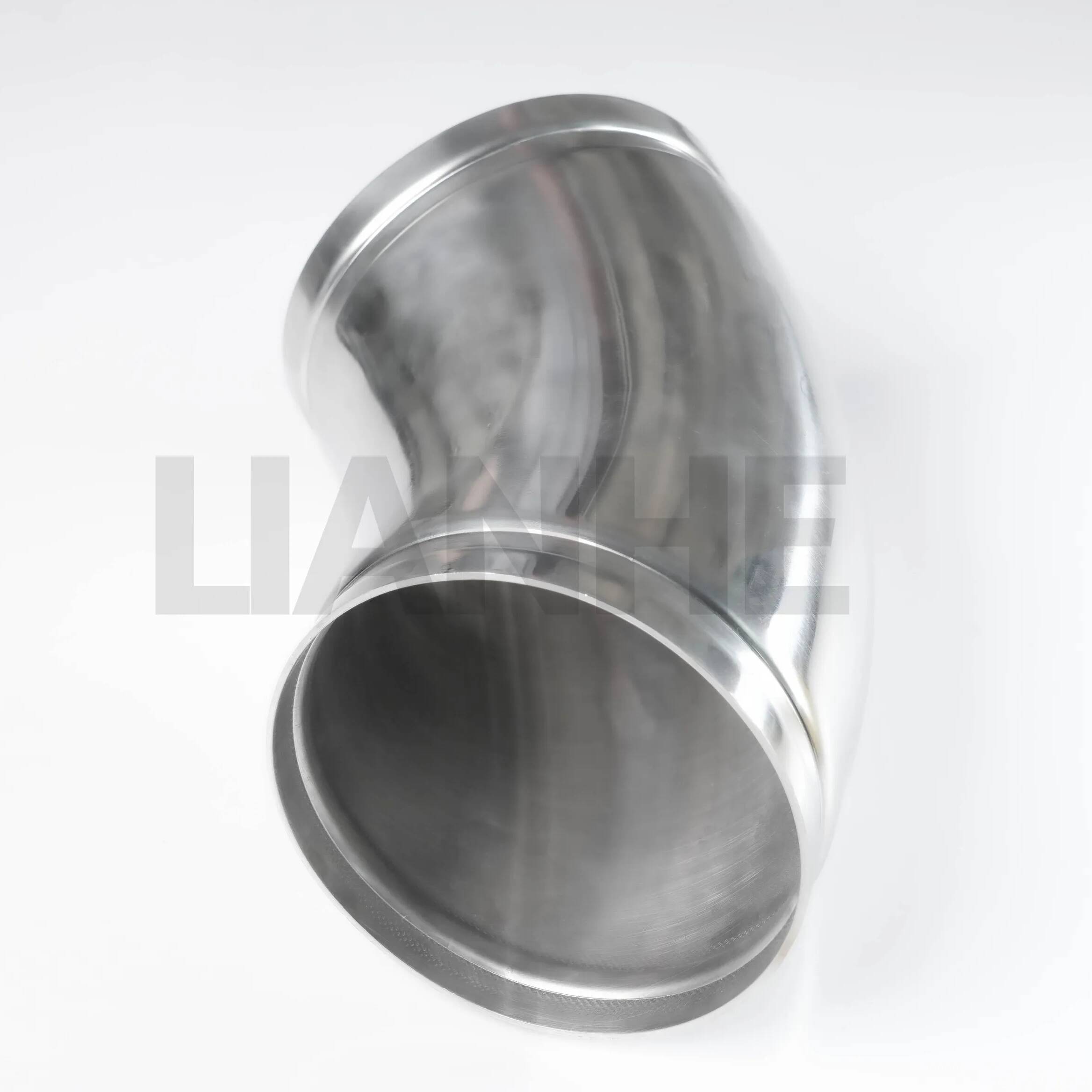

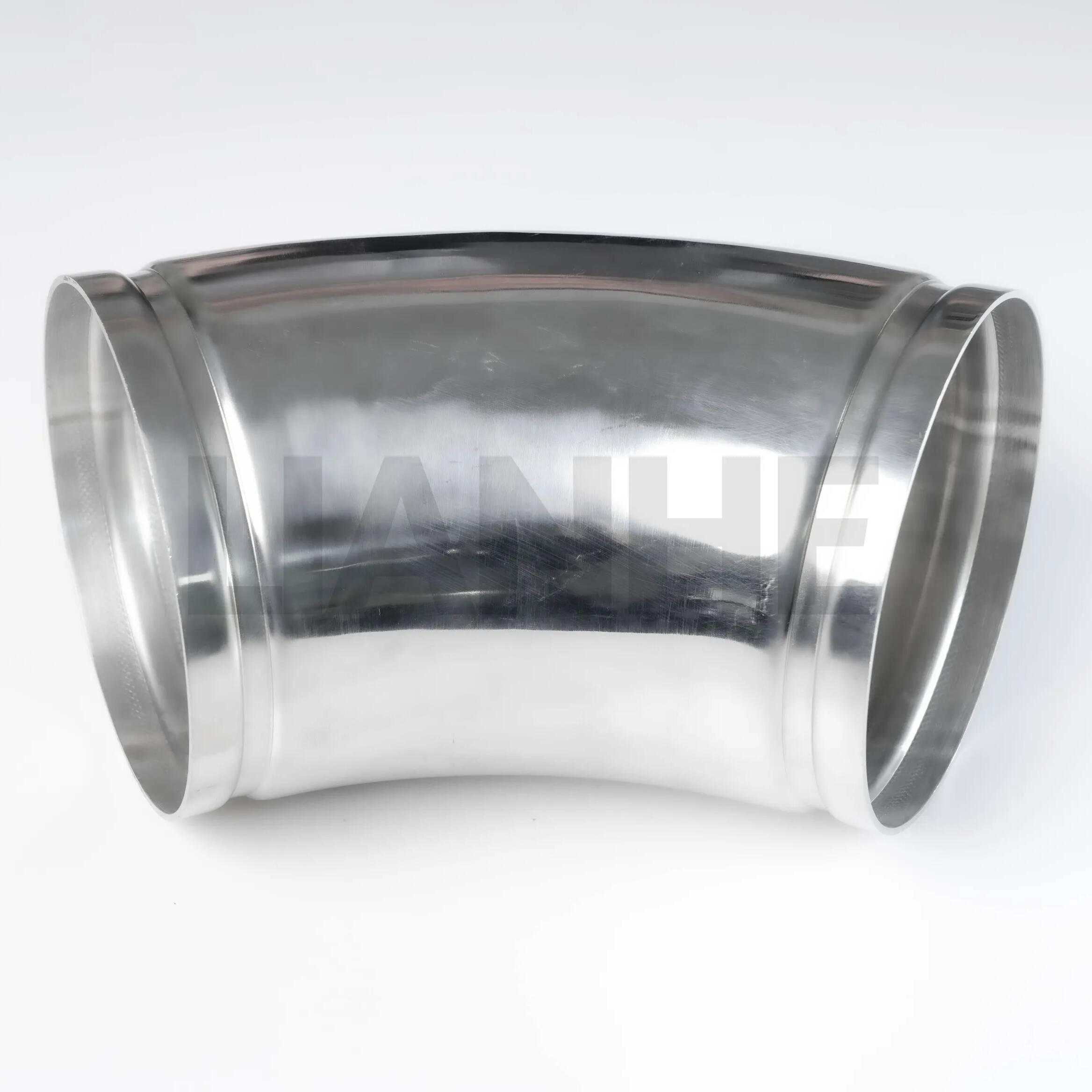

Cotovelo com ranhura de aço inoxidável 45DEG para tubulação de serviço pesado

Visão geral

O cotovelo de 45 graus com ranhura de aço inoxidável é uma conexão de tubo de alta resistência projetada para sistemas de tubulação ranhurada, fornecendo uma solução confiável e resistente à vibração para alterar a direção do tubo em aplicações pesadas. Fabricado em aço inoxidável 304 ou 316, este cotovelo apresenta uma extremidade ranhurada (compatível com AWWA C606) que se conecta a acoplamentos ou válvulas sem rosqueamento ou soldagem, permitindo rápida instalação e manutenção.

Características

Vantagens da conexão ranhurada:

As extremidades ranhuradas AWWA C606 aceitam acoplamentos mecânicos (por exemplo, estilo Victaulic), permitindo a instalação em minutos com chaves simples, reduzindo os custos de mão de obra em 40% em comparação com sistemas soldados.

Dimensões da ranhura (profundidade, largura) usinadas com precisão com tolerância de ±0,1 mm para engate consistente do acoplamento.

Construção Robusta:

Corpo em aço inoxidável sem costura ou soldado (304 para uso geral, 316 para ambientes corrosivos), com limite de escoamento ≥250 MPa e resistência ao impacto (Charpy V-notch ≥27 J a 20°C).

O design de ângulo de 45° reduz a concentração de tensão em comparação com cotovelos de 90°, ideal para aplicações de alta vibração, como bombas e compressores.

Otimização de Fluxo:

O raio interno liso (1,5x o diâmetro do tubo) minimiza a turbulência e a perda de pressão, com furo polido (Ra ≤1,6μm) para fluxo laminar em sistemas de água, óleo e gás.

A localização da ranhura longe da curva garante que as vedações do acoplamento não sejam afetadas pela deflexão do tubo, mantendo a resistência a vazamentos sob expansão térmica.

Conformidade e testes:

Atende aos padrões ASME B16.24, MSS SP-83 e AWWA C606, testado hidrostaticamente para 1,5x MAWP (até 300 PSI para aço inoxidável 304).

Eletropolimento opcional para sistemas de alta pureza, reduzindo a rugosidade da superfície para Ra ≤0,8μm para aplicações farmacêuticas e de semicondutores.

Aplicativo

Perfeito para tubulações pesadas e de grande diâmetro:

Distribuição de Água: Adutoras municipais, estações de tratamento de águas residuais e sistemas de proteção contra incêndio (em conformidade com NFPA 20), com conexões ranhuradas que permitem rápida expansão das redes de tubulação.

Plantas Industriais: Circuitos de água de resfriamento, linhas de vapor e sistemas de transporte de materiais a granel em usinas de energia e refinarias, com aço inoxidável 316 resistindo à corrosão sob tensão por cloreto.

Sistemas Mecânicos: Conexões de equipamentos sujeitos a vibrações (por exemplo, bombas, geradores), com acoplamentos ranhurados que absorvem pequenos desalinhamentos e reduzem a tensão no cotovelo.

Marítimo e Offshore: Sistemas de captação de água do mar e tubulação do convés, com aço inoxidável 316 proporcionando resistência superior à corrosão e bioincrustação da água salgada.

Perguntas frequentes

P: Qual é o tamanho máximo de tubo disponível?

UM:Os tamanhos variam de 2" a 48" NPS, com tamanhos personalizados disponíveis para projetos especiais.

P: Os cotovelos ranhurados podem ser usados ​​em instalações acima do solo e subterrâneas?

UM:Sim, adequado para ambos os ambientes; use revestimento de polietileno para proteção subterrânea em solos corrosivos.

P: Como prevenir a corrosão galvânica com metais diferentes?

UM:Use acoplamentos dielétricos ao conectar cotovelos de aço inoxidável a tubos de aço carbono e aplique fita anticorrosiva nas extremidades ranhuradas.

P: Qual é o torque recomendado para os parafusos de acoplamento?

UM:Siga as orientações do fabricante do acoplamento, normalmente 50-70 N·m para cotovelos de 2"-12" para garantir uma pressão de vedação uniforme.
