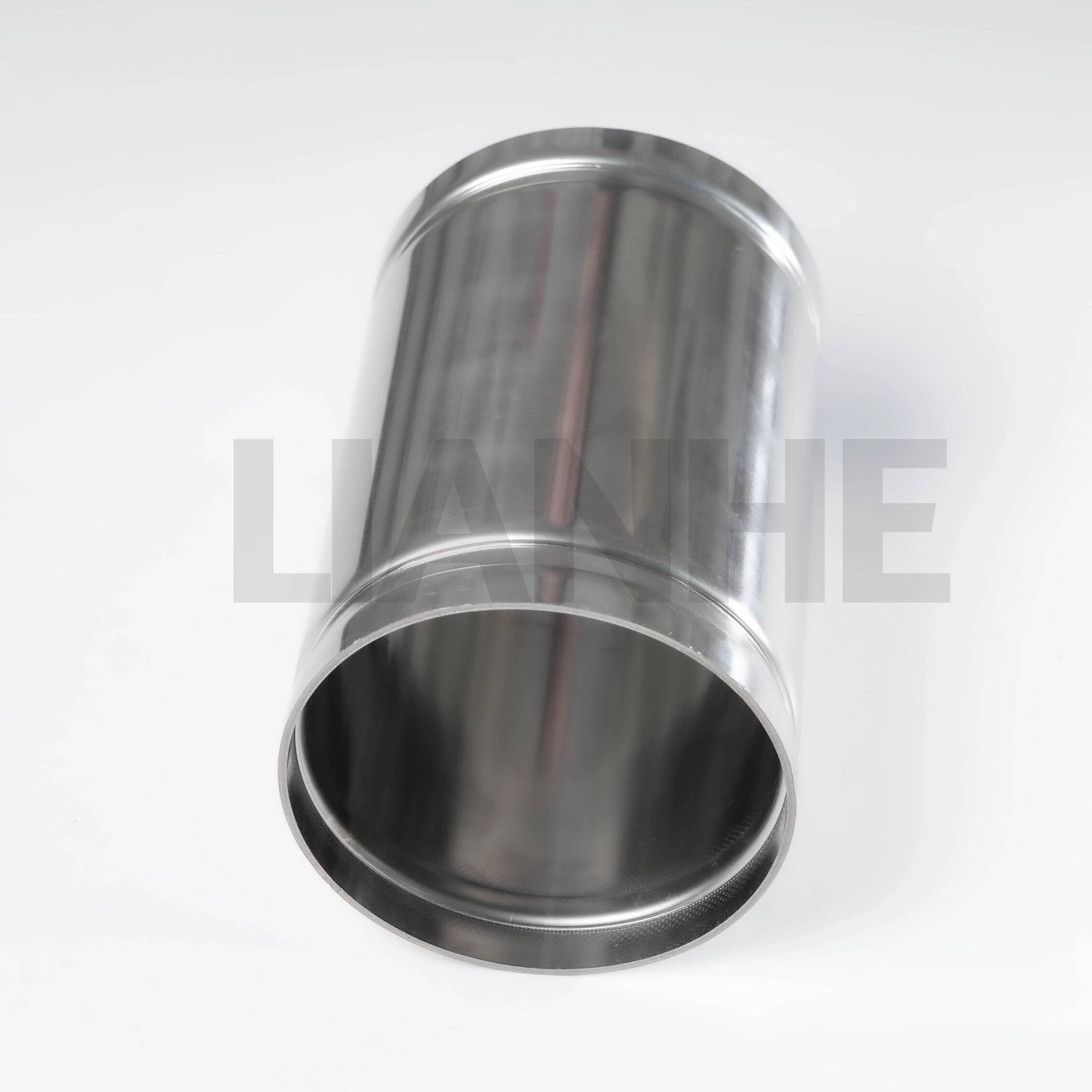

O acoplamento ranhurado em aço inoxidável LIANHE foi projetado para fornecer uma conexão segura e eficiente para sistemas de tubulação de médio e grande diâmetro. Sua estrutura de conexão ranhurada oferece suporte à instalação rápida da tubulação, proporcionando resistência mecânica confiável e desempenho de vedação.
Fabricado a partir de tubo de aço inoxidável formado mecanicamente, o acoplamento oferece boa resistência à corrosão, estabilidade dimensional e durabilidade a longo prazo. É adequado para abastecimento de água, distribuição de gás, aquecimento, resfriamento, proteção ambiental e sistemas de fluidos industriais compatíveis.
Comparado com métodos de conexão que exigem soldagem extensiva no local, um acoplamento ranhurado instalado corretamente pode simplificar a montagem da tubulação, reduzir o tempo de instalação e tornar mais conveniente a inspeção, manutenção ou substituição futura.
Fabricados em nossas instalações em Wenzhou, Zhejiang, China, os acoplamentos ranhurados em aço inoxidável LIANHE são produzidos sob procedimentos de controle de qualidade estabelecidos para apoiar projetos comerciais, residenciais, industriais, marítimos e de infraestrutura.
Nome do produto:Acoplamento ranhurado em aço inoxidável
Faixa de tamanho:2"–8" (DN50–DN200)
Espessura da parede:1,0–5,0 mm
Padrões Aplicáveis:GB, EN, DIN e ASME
Materiais Disponíveis:
0Cr18Ni9, SS304, S30408, SUS304 e 1.4301
0Cr17Ni12Mo2, SS316 e SUS316
SS304L, S30403 e 1.4306
SS316L, S31603 e 1.4404
Tipo de conexão:Conexão ranhurada
Pressão Nominal:PN16
Pressão de teste hidrostático:2,5MPa
Pressão de teste de hermeticidade:1,05MPa
Faixa de temperatura da junta aplicável:-20°C a +110°C
Processo de fabricação:Formado mecanicamente a partir de tubos de aço inoxidável
Opções de tratamento de superfície:Polimento vibratório, polimento magnético e decapagem
Marcação do produto:LOGO –OD – W.T.–Material. Logotipos de clientes, marcas próprias, informações de lote e outras marcações personalizadas podem ser aplicadas de acordo com requisitos específicos do pedido.
Marca:LIANHE
Código HS: 7307230000
Local de Origem:Wenzhou, Zhejiang, China
A pressão real de trabalho e os limites de temperatura dependem do tamanho do acoplamento, espessura da parede, tipo de aço inoxidável, material da junta, meio transportado, dimensões da ranhura e padrão de projeto aplicável.
O acoplamento ranhurado em aço inoxidável combina resistência à corrosão, eficiência de instalação, estabilidade mecânica e manutenção conveniente.
Alta resistência mecânica e estabilidade estrutural
Excelente resistência à corrosão e oxidação
Boa resistência ao desgaste e à deformação
Longa vida útil operacional em condições adequadas
Desempenho estável em ambientes de tubulação exigentes
Conexão segura entre extremidades de tubos ranhurados compatíveis
Desempenho de vedação confiável quando instalado corretamente
Estrutura interna simplificada com obstrução de fluxo limitada
Boa resistência à vibração e ao movimento da tubulação
Adequado para sistemas de tubulação de médio e grande diâmetro
Instalação mecânica rápida e conveniente
Requisitos reduzidos para soldagem no local
Tempo de instalação de tubulação mais curto
Inspeção, manutenção e substituição convenientes
Redução dos custos gerais de instalação e manutenção
Adequado para instalação oculta onde permitido pelos requisitos do projeto
Construção em aço inoxidável durável e reciclável
Superfície interna resistente à corrosão
Adequado para sistemas de água potável compatíveis
Risco reduzido de contaminação secundária sob condições sanitárias adequadas
Vários tipos de aço inoxidável e materiais de vedação disponíveis
As dimensões corretas da ranhura, a seleção da junta, o alinhamento do tubo, o aperto dos parafusos e os procedimentos de instalação são essenciais para um desempenho confiável. Os instaladores devem seguir as instruções de instalação especificadas e usar componentes compatíveis com o acoplamento selecionado.
Os acoplamentos ranhurados em aço inoxidável LIANHE podem ser usados com:
Água potável
Água fria e água quente
Águas Residuais
Água industrial
Óleo e meios líquidos compatíveis
Gás e meios gasosos compatíveis
A compatibilidade deve ser avaliada de acordo com o tipo de aço inoxidável, material da junta, temperatura operacional, pressão do sistema e propriedades químicas do meio transportado.
O acoplamento ranhurado em aço inoxidável pode ser usado em uma ampla variedade de sistemas de tubulação e projetos de engenharia, incluindo:
Sistemas de abastecimento e distribuição de água
Tubulações diretas de água potável
Sistemas de distribuição de gás
Sistemas de tubulação de águas residuais
Dutos de proteção ambiental
Sistemas de vapor dentro da faixa de temperatura confirmada
Redes de aquecimento
Sistemas de ar condicionado e água de refrigeração
Tubulações de água industriais
Sistemas gerais de transporte de fluidos compatíveis
Projetos de engenharia e infraestrutura
Navios e instalações marítimas
Edifícios comerciais
Edifícios residenciais
Hospitais e instalações médicas
Hotéis e instalações públicas
Equipamento de proteção ambiental
Instalações de tratamento de água
Plantas de processamento industrial
Projetos de aquecimento e ar condicionado
Antes de fazer o pedido, os clientes devem confirmar o material do produto, a gaxeta, a classificação de pressão, a faixa de temperatura, o padrão da ranhura, o diâmetro externo do tubo e o meio pretendido.
A LIANHE aplica procedimentos de produção e controle de qualidade em toda a inspeção de matérias-primas, corte de tubos, conformação, soldagem, tratamento térmico, acabamento superficial, ranhuramento, teste de pressão, marcação e embalagem.
Certificados disponíveis:
GB/T 19001-2016
ISO 9001:2015
Documentação CE para produtos aplicáveis
Licença Sanitária
O escopo e a disponibilidade reais do certificado devem ser confirmados de acordo com o produto selecionado, a aplicação pretendida e o mercado de destino.
O pessoal de controle de qualidade realiza inspeções finais e em processo. Os produtos são verificados antes da entrega para verificar se seus materiais, dimensões, ranhuras, superfícies, desempenho de vedação, marcações e embalagens atendem aos requisitos confirmados do pedido.
Inspecione o diâmetro externo, a espessura da parede, o grau do material e a condição da superfície das matérias-primas recebidas.
Verifique o comprimento, a posição de corte e a condição final das matérias-primas após o corte.
Inspecione a ranhura, o diâmetro externo, a espessura da parede e outras dimensões críticas após a usinagem e a conformação.
Verifique as dimensões da solda, a aparência da solda e a qualidade da superfície após a soldagem e conformação, quando aplicável.
Inspecione a superfície do produto, as dimensões e a área de conexão ranhurada após o tratamento térmico.
Verifique a qualidade da superfície após polimento vibratório, polimento magnético, decapagem ou outro tratamento de superfície.
Realize testes de pressão hidráulica e estanqueidade de acordo com os requisitos de inspeção aplicáveis.
Inspecione as marcações do produto, quantidades, materiais de embalagem, rótulos e marcas de envio antes do envio.
Os procedimentos de teste disponíveis incluem:
Teste de pressão hidrostática
Teste de hermeticidade
Teste de pressão de trabalho
Teste de pressão negativa
Teste de retirada
Teste de ciclagem de temperatura de água fria e quente
Teste de flexão hidrostática e torção
Teste de vibração hidrostática
Teste de impacto hidrostático
Inspeção de entrega:Classe do material, condição da superfície, dimensões do produto, dimensões da ranhura, desempenho hidrostático, estanqueidade, marcações do produto, quantidade e embalagem.
Os testes aplicáveis e a proporção de amostragem dependem do produto selecionado, do padrão aplicável, da aplicação pretendida e do plano de inspeção confirmado.
Relatórios de inspeção e documentos de qualidade podem ser fornecidos de acordo com os requisitos confirmados do produto e do pedido, incluindo:
EN 10204 3.1 Certificado de teste de material
Certificado de inspeção de matéria-prima
Relatório de Ensaios Radiográficos, quando aplicável
Relatório de teste de vedação hidráulica
Relatório de inspeção dimensional e de ranhura
Relatório de Teste de Pressão e Estanqueidade
Relatório de inspeção de terceiros
Outros documentos de qualidade específicos do projeto
O escopo da inspeção, as taxas de teste, os requisitos de documentação e os arranjos de testemunhas de terceiros devem ser confirmados antes da produção.

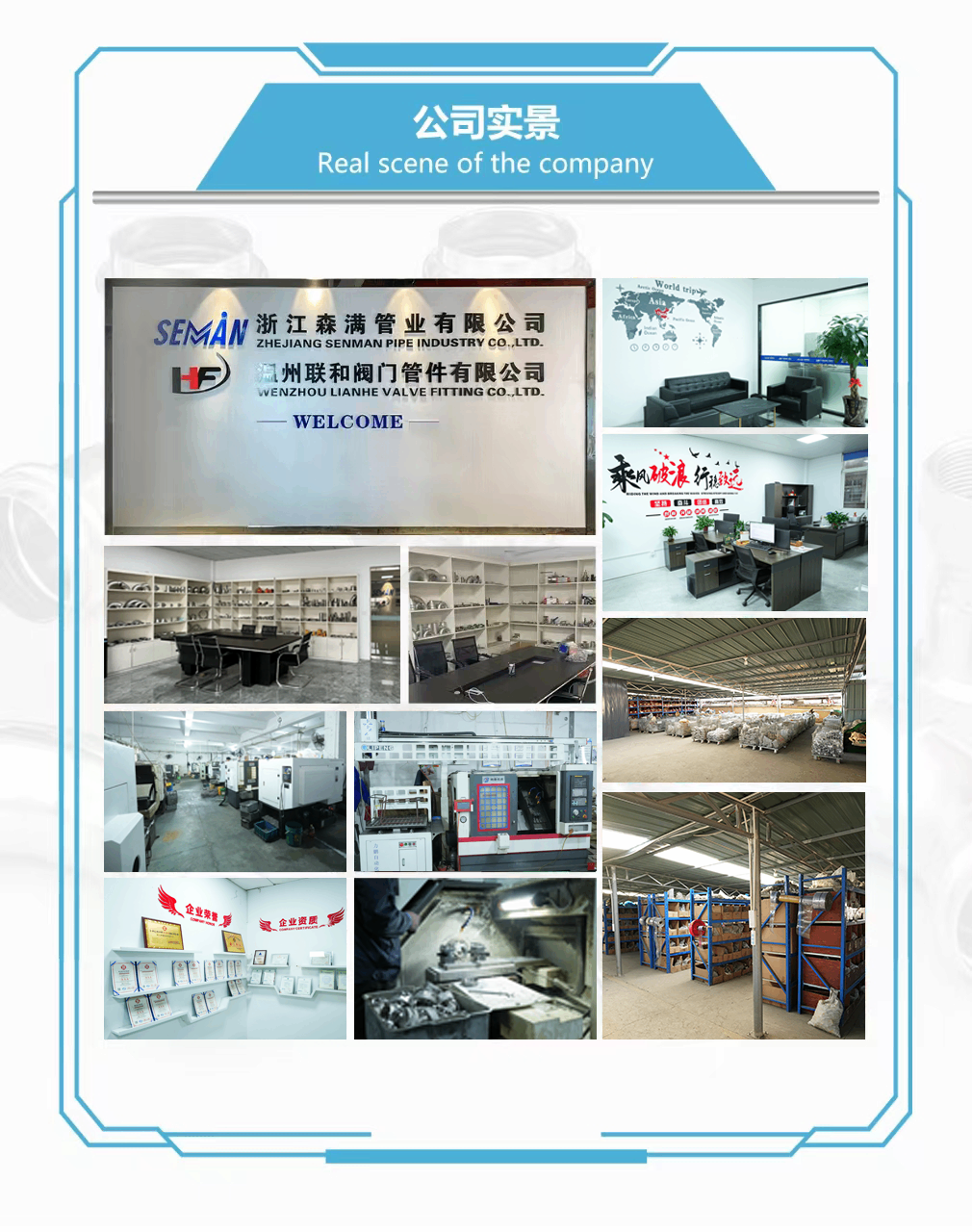

Nossa fábrica em Wenzhou, Zhejiang, China, está equipada para dar suporte à produção de acessórios ranhurados e acessórios de pressão de aço inoxidável padrão e personalizados.
Os principais equipamentos de produção incluem:
Cinco linhas de produção automáticas de soldagem de tubos
Duas máquinas de corte a laser
Cinco máquinas de polimento vibratório
Duas máquinas de polimento magnético
Cinco unidades de estanqueidade e testes hidráulicos
Três máquinas formadoras
Três máquinas de canal
Duas máquinas de perfuração
Dez tornos CNC
Seis máquinas de processamento final
Duas hidroformadoras verticais
Duas máquinas hidroformadoras tipo quadro
Dez máquinas para dobrar tubos
Oito máquinas automáticas de soldagem por arco de argônio
Quatro trefiladeiras hidráulicas
Quatro puncionadeiras hidráulicas de alta velocidade
Duas máquinas de marcação a laser
Duas unidades de embalagem
Outros equipamentos de produção e inspeção relacionados
Esses recursos de produção oferecem suporte à preparação de materiais, conformação mecânica, ranhuramento, soldagem, tratamento térmico, acabamento superficial, testes de pressão, marcação, inspeção e embalagens para exportação.

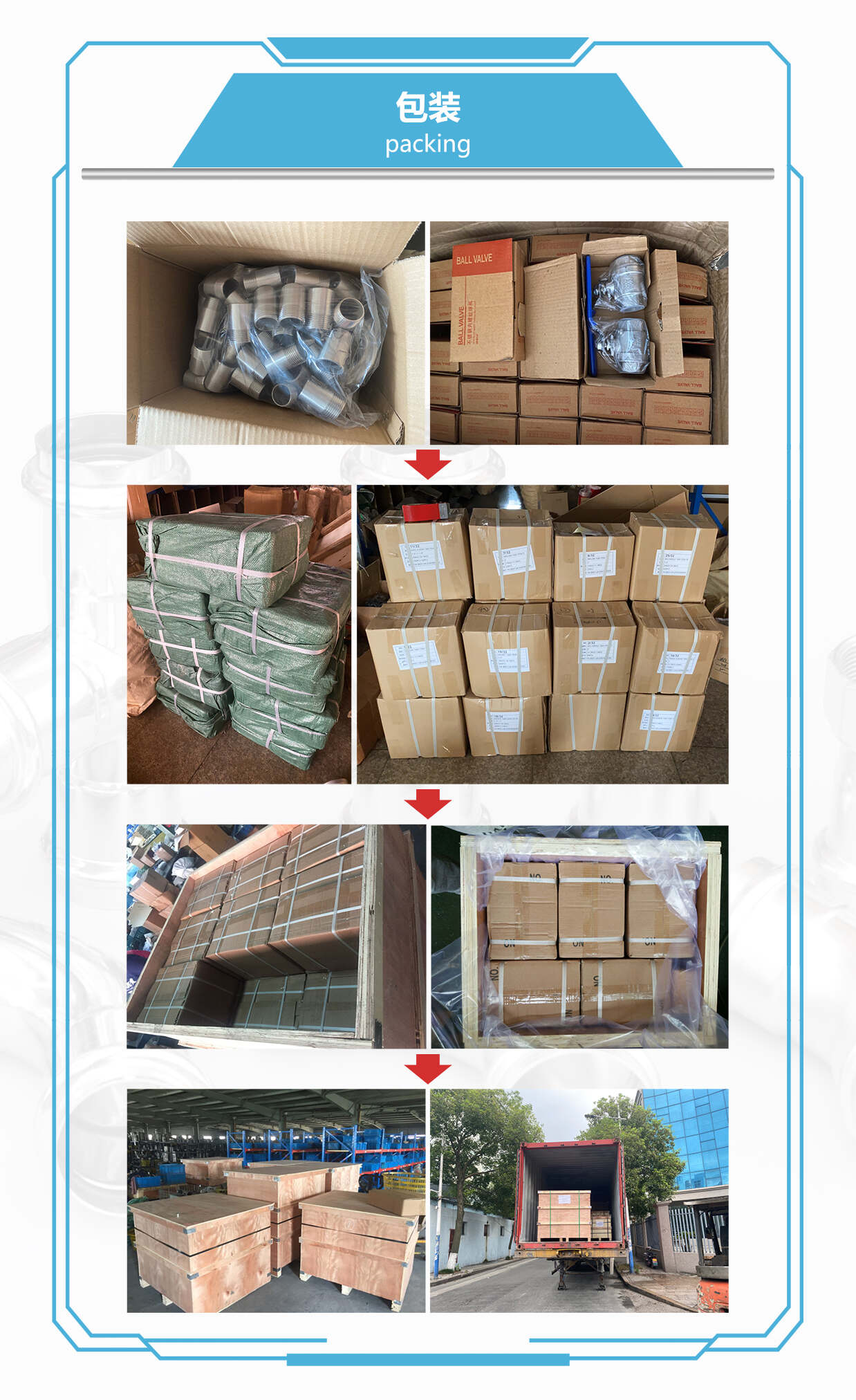

Cada acoplamento é protegido com um saco plástico para reduzir a exposição à poeira, umidade e contaminação da superfície. Os produtos são então embalados em caixas reforçadas de exportação e consolidados em caixas de madeira quando necessário.
Esta embalagem multicamadas ajuda a proteger os acoplamentos ranhurados de aço inoxidável contra impactos, arranhões, contaminação e danos de manuseio durante o armazenamento e transporte internacional.
Caixas personalizadas, logotipos de clientes, etiquetas, códigos de barras, embalagens de paletes e outros arranjos de embalagem podem ser fornecidos de acordo com os requisitos confirmados do pedido.
Quantidade mínima de pedido:Normalmente de 5 a 10 peças, dependendo do tamanho do produto e do estoque atual.
Mantemos estoque para muitos produtos regulares e tamanhos comumente solicitados. Os produtos selecionados podem ter até 5.000 peças disponíveis. Como os níveis de estoque mudam continuamente, as quantidades reais e a disponibilidade para entrega imediata devem ser reconfirmadas ao solicitar um orçamento.
Prazo de entrega:Produtos de tamanho normal disponíveis em estoque normalmente podem ser entregues dentro de 3 a 7 dias. Pedidos que exigem nova produção normalmente levam aproximadamente 25 dias.
Tempo de cotação:Normalmente dentro de três horas úteis após receber especificações completas e requisitos de quantidade.
Validade da cotação:Normalmente de 3 a 7 dias, sujeito aos preços das matérias-primas de aço inoxidável, taxas de câmbio e condições atuais de mercado.
Amostras grátis:Amostras podem ser fornecidas gratuitamente para verificação dimensional e avaliação de qualidade. As despesas de entrega expressa internacional são normalmente pagas pelo destinatário.
Condições de pagamento:Um depósito de 30% T/T é exigido antecipadamente, com o saldo restante de 70% T/T pago antes da entrega. Acordos de pagamento específicos podem ser discutidos de acordo com o valor do pedido e as condições de cooperação.
Os métodos de pagamento disponíveis incluem T/T, Western Union, PayPal e outros métodos mutuamente acordados.
Termos comerciais disponíveis:EXW, FOB, CFR, CIF, DDP e DDU
Os produtos podem ser entregues por frete marítimo, aéreo, terrestre ou serviço expresso internacional. O método de envio pode ser selecionado de acordo com a quantidade do pedido, volume do pacote, destino, cronograma de entrega necessário e orçamento de transporte.
Nosso período padrão de garantia de qualidade do produto é de um ano. Se for confirmado um problema de qualidade relacionado à fabricação durante o período de garantia, nossa equipe investigará a causa e fornecerá uma solução técnica ou pós-venda adequada.
Os clientes devem fornecer o modelo do produto, número do pedido, dimensões da ranhura, condições de instalação, pressão operacional, temperatura de trabalho, meio transportado e fotos ou vídeos relevantes para auxiliar na avaliação técnica.
