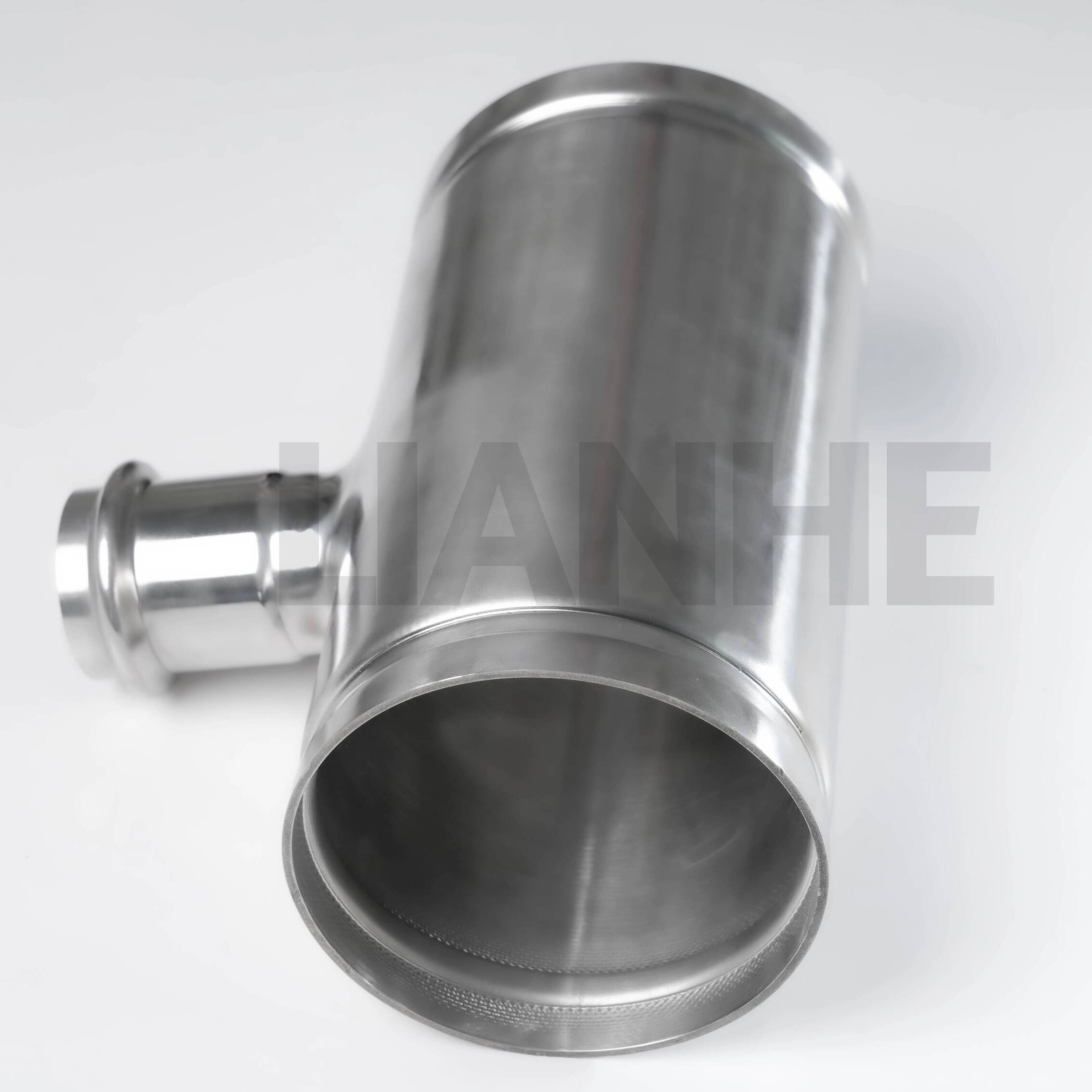

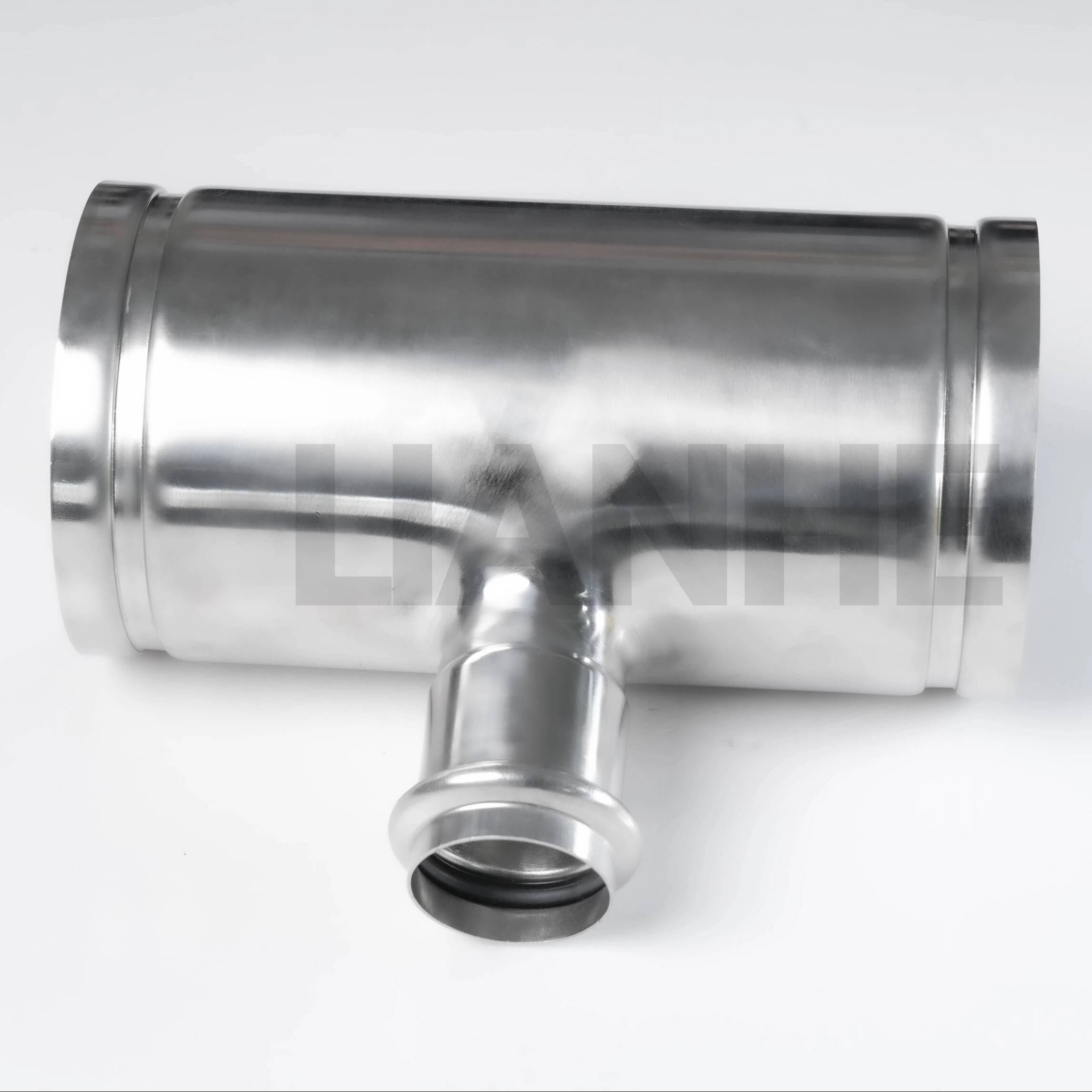

Ranhura de aço inoxidável e T de prensa

Descrição do produto

A ranhura e prensa em aço inoxidável LIANHE é projetada para criar uma conexão de ramificação estável em sistemas exigentes de transmissão de água, gás e fluidos compatíveis. Combinando uma conexão ranhurada com uma conexão de encaixe por pressão, a conexão oferece suporte à montagem eficiente da tubulação e ajuda a conectar diferentes seções de tubulação dentro de uma rede de tubulação.

Sua construção em aço inoxidável formada mecanicamente fornece precisão dimensional confiável, resistência à corrosão e estabilidade estrutural de longo prazo. A passagem interna simplificada ajuda a reduzir a resistência ao fluxo, enquanto as extremidades da conexão formadas com precisão suportam uma instalação segura e um desempenho de vedação confiável.

Disponível em tamanhos de 2" a 8" (DN50–DN200), o Tê de prensa e ranhura de aço inoxidável é adequado para instalações industriais, edifícios comerciais, empreendimentos residenciais, projetos de tratamento de água, instalações de aquecimento e outras aplicações de tubulação de grande diâmetro.

Especificações Técnicas

Tipo de produto:Ranhura de aço inoxidável e T de prensa

Faixa de tamanho:2"–8" (DN50–DN200)

Espessura da parede:1,0–5,0 mm

Padrões Aplicáveis:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN e ASME

Materiais Disponíveis:

• 0Cr18Ni9, SS304, S30408, SUS304 e 1.4301

• 0Cr17Ni12Mo2, SS316 e SUS316

• SS304L, S30403 e 1.4306

• SS316L, S31603 e 1.4404

Tipo de conexão:Conexão Groove × Press

Opções de finalização de impressão:Tipo D e Tipo S

Pressão Nominal:PN16

Pressão de teste hidrostático:2,5MPa

Pressão de teste de hermeticidade:1,05MPa

Faixa de temperatura da junta aplicável:-20°C a +110°C

Processo de fabricação:Formado mecanicamente a partir de tubos de aço inoxidável

Opções de tratamento de superfície:Polimento vibratório, polimento magnético e decapagem

Marcação do produto:LOGO –OD – W.T.–Material. Logotipos de clientes e marcações personalizadas podem ser aplicadas de acordo com requisitos específicos do pedido.

Marca:LIANHE

Local de Origem:Wenzhou, Zhejiang, China

Os limites reais de pressão e temperatura dependem do tamanho do produto, espessura da parede, tipo de aço inoxidável, material do anel de vedação, meio transportado e padrão de projeto aplicável.

Aplicativos e mídia suportada

As ranhuras e prensas em aço inoxidável LIANHE são projetadas para uso versátil em projetos de tubulação comercial, residencial, municipal, marítima e industrial. A conexão combinada ajuda os engenheiros a integrar tubulações principais ranhuradas com tubulações ramificadas ajustadas à pressão, mantendo um processo de instalação eficiente.

Mídia aplicável:

• Água potável

• Água fria e água quente

• Águas Residuais

• Água industrial

• Óleo e meios líquidos compatíveis

• Gás e meios gasosos compatíveis

Áreas de aplicação típicas:

• Projetos de engenharia e infraestrutura

• Navios e instalações de dutos marítimos

• Edifícios comerciais

• Edifícios residenciais

• Hospitais e instalações médicas

• Hotéis e instalações públicas

• Equipamento de proteção ambiental

• Instalações de tratamento de água

• Sistemas de aquecimento

• Sistemas de ar condicionado

• Instalações de processamento industrial

Os acessórios podem ser usados ​​em sistemas de abastecimento de água, sistemas de distribuição de gás, tubulações diretas de água potável, sistemas de águas residuais, tubulações de proteção ambiental, sistemas de vapor, tubulações de aquecimento, redes de ar condicionado e sistemas de água industrial.

Antes de fazer o pedido, os clientes devem confirmar a compatibilidade do material de aço inoxidável e da gaxeta com o meio transportado, temperatura operacional, pressão do sistema e ambiente de instalação.

Vantagens do produto

A ranhura de aço inoxidável e o T de pressão fornecem um equilíbrio prático entre resistência mecânica, resistência à corrosão, eficiência de instalação e desempenho operacional a longo prazo.

As principais vantagens do produto incluem:

1. Alta resistência mecânica e à pressão

2. Excelente resistência à corrosão e oxidação

3. Longa vida útil operacional

4. Baixa resistência ao fluxo interno

5. Boa vibração e desempenho sísmico

6. Conexão de filial confiável

7. Construção em aço inoxidável ambientalmente responsável

8. Instalação rápida e conveniente

9. Adequado para instalação oculta onde permitido

10. Redução dos custos gerais de instalação e manutenção

11. Boa resistência ao desgaste

12. Construção higiénica para sistemas de água potável adequados

13. Desempenho de vedação confiável com risco reduzido de vazamento

A extremidade ranhurada permite uma conexão conveniente a uma tubulação ranhurada compatível, enquanto a extremidade prensada fornece uma conexão mecânica rápida ao tubo ramificado. Este projeto combinado pode reduzir a soldagem no local, simplificar os procedimentos de instalação e reduzir o cronograma de construção.

A preparação correta do tubo, as dimensões da ranhura, a profundidade de inserção, a seleção da junta, a calibração da ferramenta de prensagem e a inspeção final são essenciais para obter vedação confiável e desempenho mecânico.

Garantia de Qualidade e Certificados

A LIANHE aplica procedimentos de controle de qualidade em inspeção de matérias-primas, corte de tubos, conformação mecânica, soldagem, tratamento térmico, acabamento superficial, testes de pressão, marcação de produtos e embalagem.

Certificados disponíveis:

• GB/T 19001-2016

• ISO 9001:2015

• Documentação CE para produtos aplicáveis

• Licença Sanitária

A disponibilidade e o escopo dos certificados individuais devem ser confirmados de acordo com o produto selecionado e o mercado pretendido.

Relatórios de inspeção de fábrica

Relatórios de inspeção e documentos de apoio podem ser fornecidos de acordo com os requisitos acordados do produto e do pedido, incluindo:

• EN 10204 3.1 Certificado de teste de material

• Certificado de inspeção de matéria-prima

• Relatório de Ensaios Radiográficos, quando aplicável

• Relatório de teste de vedação hidráulica

• Relatório de inspeção dimensional

• Relatório de inspeção de final de conexão

• Relatório de inspeção de terceiros

• Outros documentos de qualidade específicos do projeto

O escopo da inspeção, a proporção de testes, os requisitos de documentos e os arranjos de testemunhas de terceiros devem ser confirmados antes da produção.

Procedimentos de teste

Os testes de produtos disponíveis incluem:

• Teste de pressão hidrostática

• Teste de hermeticidade

• Teste de pressão de trabalho

• Teste de pressão negativa

• Teste de retirada

• Teste de ciclagem de temperatura de água fria e quente

• Teste de flexão hidrostática e torção

• Teste de vibração hidrostática

• Teste de impacto hidrostático

Inspeção de entrega:Material, condição da superfície, dimensões do produto, dimensões de encaixe e ranhura, desempenho hidrostático, estanqueidade, marcações do produto, quantidades e embalagem.

Os testes aplicáveis ​​dependem da especificação do produto, da norma aplicável, da aplicação pretendida e do plano de inspeção confirmado.

Controle de qualidade do produto em oito etapas

O pessoal de controle de qualidade realiza inspeções finais e durante o processo durante toda a produção. Os produtos são inspecionados antes da entrega para garantir que seus materiais, dimensões, extremidades de conexão, superfícies e embalagens estejam em conformidade com os requisitos confirmados do pedido.

1. Inspecione o diâmetro externo, a espessura da parede, o grau do material e a condição da superfície das matérias-primas recebidas.

2. Verifique o comprimento, a posição de corte e as condições finais das matérias-primas após o corte.

3. Inspecione o soquete, a ranhura, o diâmetro externo e a espessura da parede após a usinagem e a conformação mecânica.

4. Verifique as dimensões da solda, a aparência da solda e a qualidade da superfície após a soldagem e a conformação.

5. Inspecione a superfície, as dimensões, a ranhura e o encaixe após o tratamento térmico.

6. Verifique a qualidade da superfície após polimento vibratório, polimento magnético, decapagem ou outro tratamento de superfície.

7. Realize testes de pressão hidráulica e estanqueidade de acordo com os requisitos de inspeção aplicáveis.

8. Inspecione as marcações, quantidades, rótulos, materiais de embalagem e marcas de remessa do produto antes do envio.

Capacidade de Produção e Equipamentos de Fábrica

Nossas instalações de fabricação estão equipadas para suportar a produção estável de acessórios de pressão de aço inoxidável e acessórios para tubos ranhurados para projetos internacionais padrão e personalizados.

O equipamento de produção inclui cinco linhas de produção automáticas de soldagem de tubos, duas máquinas de corte a laser, cinco máquinas de polimento vibratório, duas máquinas de polimento magnético, cinco unidades de estanqueidade e testes hidráulicos, três máquinas de conformação, três máquinas de ranhurar, duas máquinas de perfuração, dez tornos CNC e seis máquinas de processamento final.

O equipamento adicional inclui duas máquinas de hidroformação vertical, duas máquinas de hidroformação tipo estrutura, dez máquinas de dobra de tubos, oito máquinas automáticas de soldagem por arco de argônio, quatro máquinas de trefilação hidráulica, quatro puncionadeiras hidráulicas de alta velocidade, duas máquinas de marcação a laser, duas unidades de embalagem e outros equipamentos de fabricação e inspeção relacionados.

Nossos serviços

1. Amplo conhecimento dos mercados internacionais e capacidade de suportar diferentes requisitos técnicos.

2. Fabricação direta em nossa própria fábrica em Wenzhou, Zhejiang, China.

3. Uma experiente equipe técnica e de produção focada em manter a qualidade consistente do produto.

4. Sistemas eficazes de fabricação e controle de custos projetados para fornecer preços de fábrica competitivos.

5. Ampla experiência na produção, gestão de qualidade e vendas internacionais de acessórios de pressão em aço inoxidável.

Serviços OEM e ODM estão disponíveis. Os produtos podem ser fabricados de acordo com desenhos do cliente, amostras, especificações técnicas, marcações de produtos, designs de embalagens e requisitos de inspeção.

Embalagem

Cada produto é protegido com um saco plástico para reduzir a exposição à poeira, umidade e contaminação da superfície. Os acessórios são então embalados em caixas reforçadas de exportação e consolidados em caixas de madeira quando necessário.

Caixas personalizadas, logotipos de clientes, etiquetas, códigos de barras, embalagens de paletes e outros arranjos de embalagem podem ser fornecidos de acordo com os requisitos confirmados do pedido.

Envio e Entrega

Termos comerciais disponíveis:EXW, FOB, CFR, CIF, DDP e DDU

Os produtos podem ser entregues por frete marítimo, aéreo, terrestre ou serviço expresso internacional.

Prazo de entrega:Produtos de tamanho normal disponíveis em estoque normalmente podem ser entregues dentro de 3 a 7 dias. Pedidos que exigem nova produção normalmente levam aproximadamente 25 dias.

O cronograma de entrega real depende das especificações do produto, quantidade, disponibilidade de material, requisitos de inspeção, embalagem personalizada e plano de produção atual da fábrica.

Termos Comerciais

Código HS: 7307230000

Quantidade mínima de pedido:Normalmente de 5 a 10 peças, dependendo do tamanho do produto e do estoque atual.

Mantemos estoque de muitos produtos regulares e tamanhos comumente solicitados. Os produtos selecionados podem ter até 5.000 peças disponíveis, suportando quantidades de pedidos flexíveis e prazos de entrega curtos. O estoque real deve ser reconfirmado ao solicitar uma cotação.

Condições de pagamento:Um depósito de 30% T/T é exigido antecipadamente, com o saldo restante de 70% T/T pago antes da entrega. Condições específicas de pagamento podem ser discutidas de acordo com o pedido.

Os métodos de pagamento disponíveis incluem T/T, Western Union, PayPal e outros métodos mutuamente acordados.

Tempo de cotação:Normalmente dentro de três horas úteis após receber as especificações completas do produto e os requisitos de quantidade.

Validade da cotação:Normalmente de 3 a 7 dias, sujeito aos preços das matérias-primas de aço inoxidável, taxas de câmbio e condições atuais de mercado.

Amostras grátis:Amostras podem ser fornecidas gratuitamente para verificação dimensional e avaliação de qualidade. As despesas de entrega expressa internacional são normalmente pagas pelo destinatário.

Serviço Pós-Venda

Nosso período padrão de garantia de qualidade do produto é de um ano. Se for confirmado um problema de qualidade relacionado à fabricação durante o período de garantia, nossa equipe investigará a causa e fornecerá uma solução técnica ou pós-venda adequada.

Os clientes devem fornecer o modelo do produto, número do pedido, condições de instalação, pressão operacional, temperatura de trabalho, meio transportado e fotos ou vídeos relevantes para auxiliar na avaliação técnica.

Fabricante e Local de Origem:LIANHE – Wenzhou, Zhejiang, China
