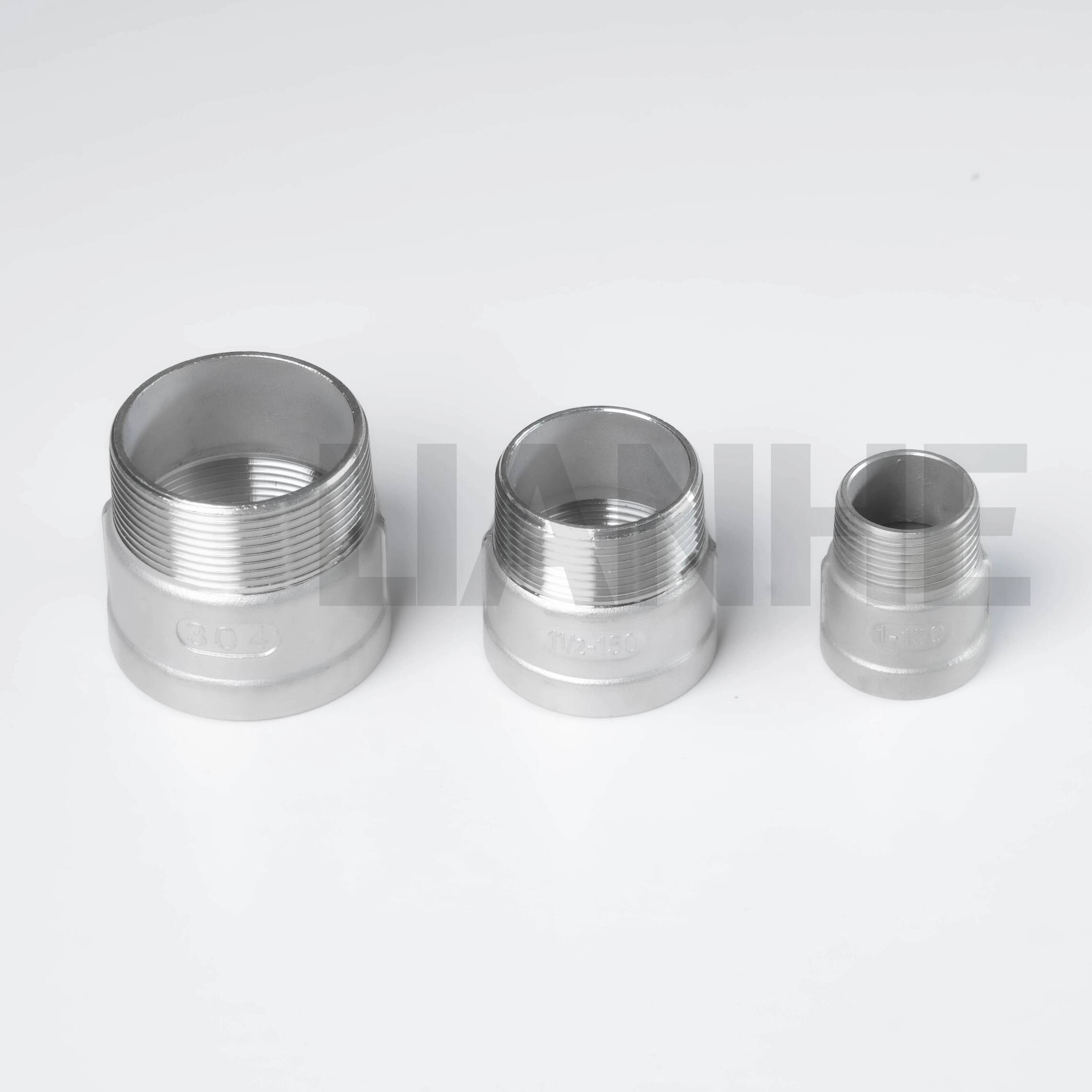

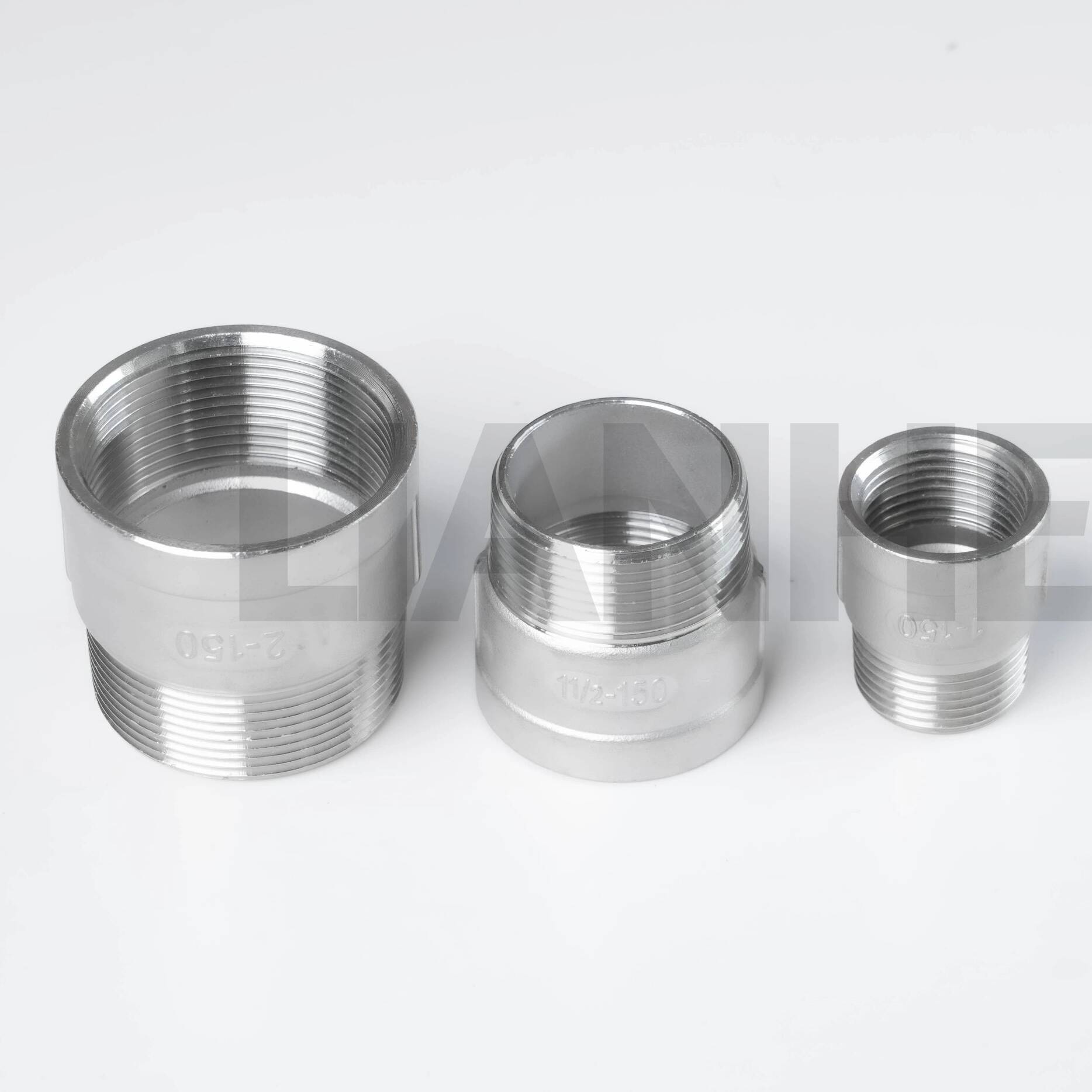

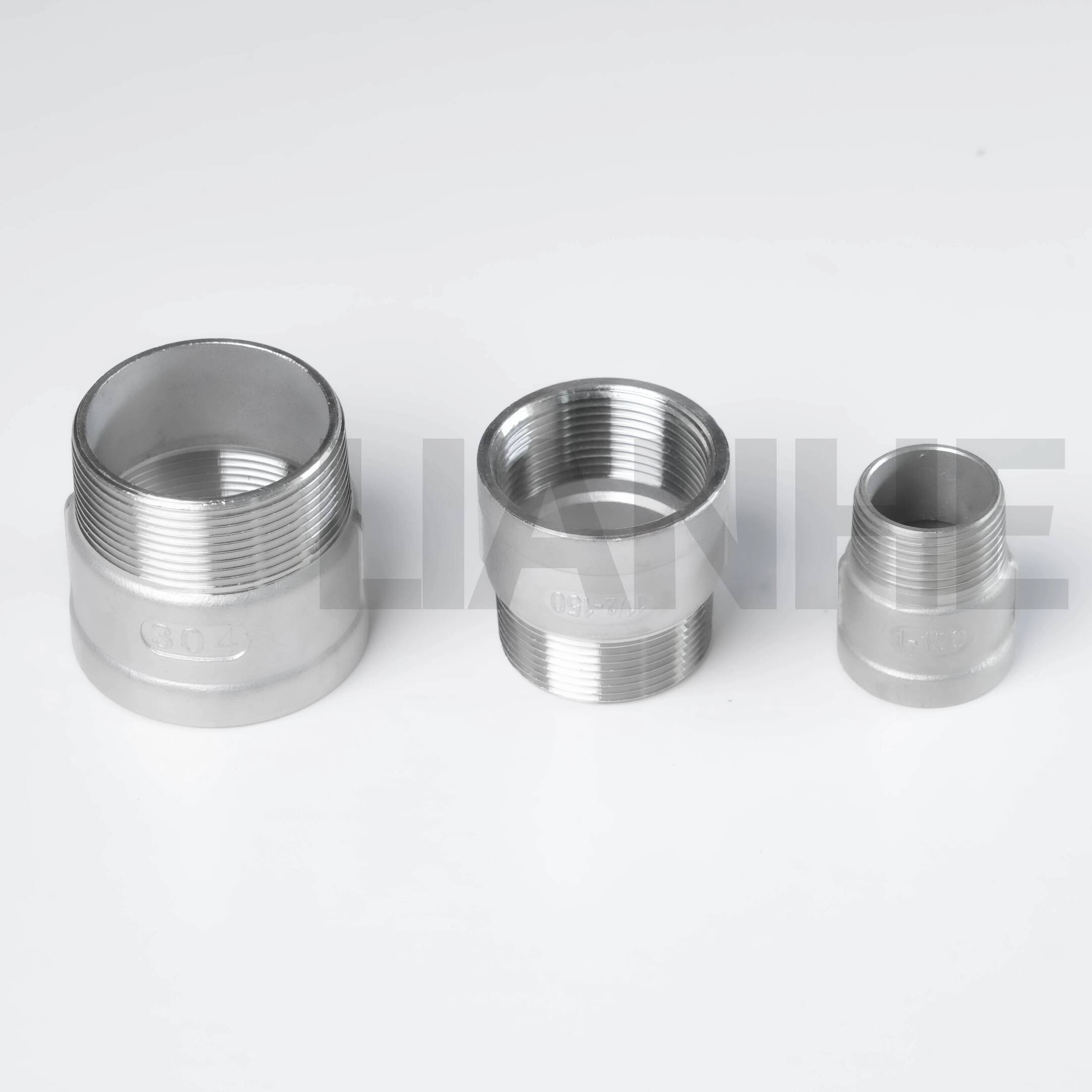

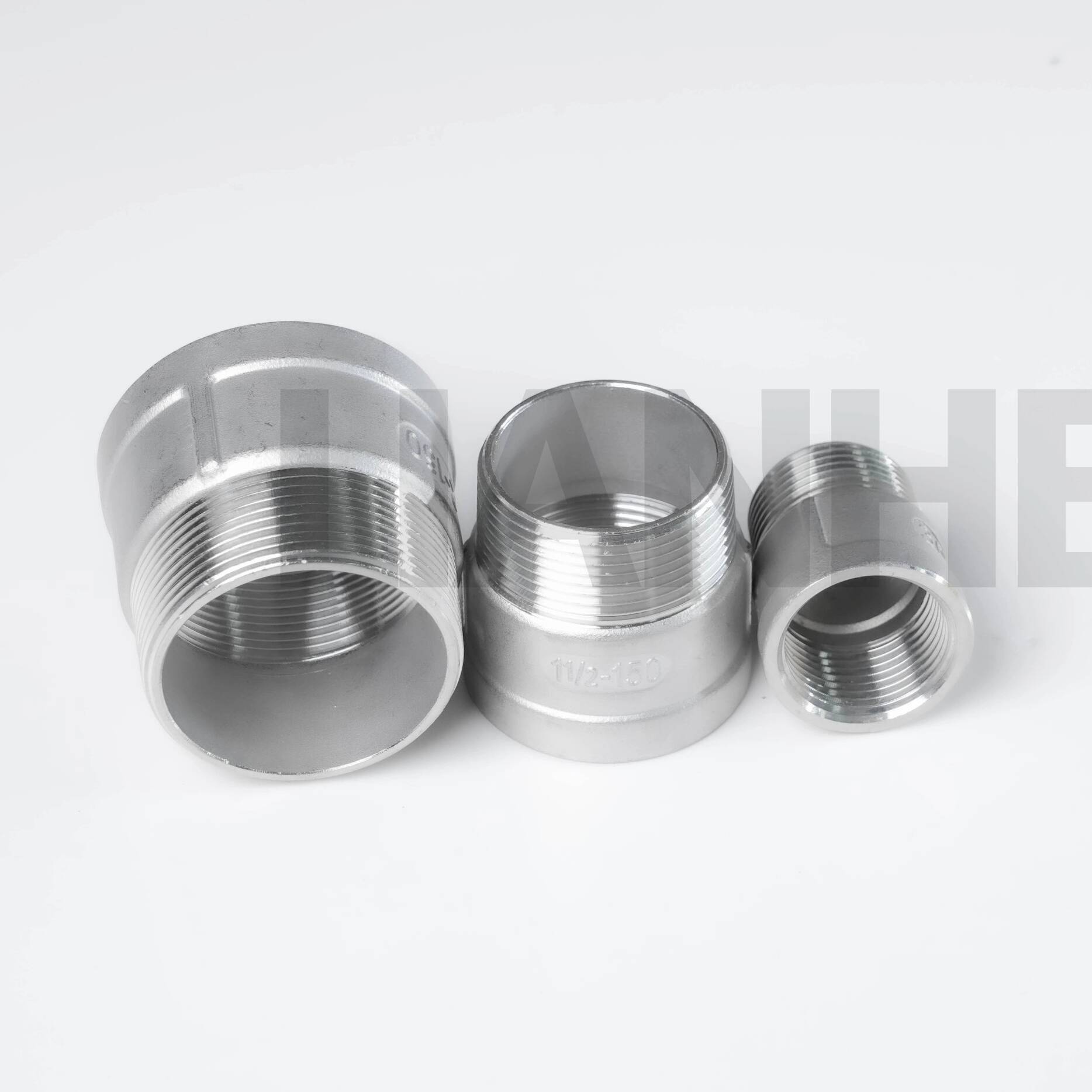

Redutor de rosca M/F de aço inoxidável

Especificações Técnicas

Faixa de tamanho:1/4"–4" (DN8–DN100)

Classificação de pressão:Classe 150

Padrões Aplicáveis:MSS SP-43, ISO 4144 e GB/T 26120

Tipo de conexão:Conexões roscadas fêmea e macho

Padrões de rosca disponíveis:

• BS 21: BSPT e BSPP

• ANSI B2.1: NPT

• DIN 259 e DIN 2999

• ISO 228

Processo de fabricação:Corpo fundido com usinagem CNC de precisão

Método de fundição:Fundição de cera perdida

Materiais Disponíveis:

• SS201 e 1.4372

• SS304 e 1.4301

• SS316 e 1.4401

• SS316L e 1.4404

• Outras classes de aço inoxidável mediante solicitação

Opções de tratamento de superfície:Decapagem ou desengorduramento e limpeza

Embalagem padrão:Sacos plásticos, caixas de exportação e paletes

Marca:LIANHE

Código HS: 7307220000

Local de Origem:Wenzhou, Zhejiang, China

As dimensões finais, classe do material, padrão de rosca, tratamento de superfície e classificação de pressão devem ser confirmados de acordo com a aplicação pretendida e os requisitos do projeto.

Mídia Aplicável

Os produtos podem ser fornecidos para uso com meios líquidos e gasosos compatíveis, incluindo:

• Água

• Óleo e meios líquidos compatíveis

• Gás e meios gasosos compatíveis

• Ácidos diluídos e meios químicos compatíveis

A compatibilidade do material e da vedação deve ser avaliada de acordo com a composição química, concentração, temperatura operacional, pressão do sistema e vida útil esperada.

Diferentes tipos de aço inoxidável fornecem diferentes níveis de resistência à corrosão. Os clientes devem confirmar o material apropriado antes de usar os produtos com ácidos, produtos químicos, cloretos, gás combustível ou outros meios exigentes.

Áreas de aplicação

Os produtos podem ser usados ​​em uma variedade de aplicações de tubulação industrial, comercial e de equipamentos, incluindo:

• Tubulações de construção e serviços de construção

• Sistemas de gás combustível usando materiais e métodos de vedação compatíveis

• Equipamentos médicos e tubulações de instalações

• Equipamentos para processamento de alimentos e bebidas

• Sistemas de proteção ambiental

• Equipamento de processamento químico

• Instalações de tratamento de água

• Tubulações de água industriais

• Conexões de máquinas e instrumentos

• Sistemas gerais de controle de fluidos

Para aplicações médicas, alimentícias, de gás combustível, químicas ou outras aplicações regulamentadas, os clientes devem confirmar se é necessária documentação adicional de materiais, testes de produtos, tratamento de superfície, certificação ou aprovação específica do setor.

Processo de Fabricação

O corpo do produto é fabricado em fundição por cera perdida. Este processo suporta a produção de estruturas complexas de aço inoxidável com dimensões consistentes e boa qualidade superficial.

Após a fundição, as dimensões críticas e as conexões roscadas são processadas em tornos CNC. A usinagem de precisão ajuda a manter a precisão da rosca, a consistência dimensional e a compatibilidade com o padrão de conexão especificado.

Os principais procedimentos de fabricação podem incluir:

1. Preparação de padrão de cera

2. Fabricação e secagem de cascas

3. Remoção de cera

4. Fusão e fundição de aço inoxidável

5. Remoção de casca e limpeza de fundição

6. Tratamento térmico, quando necessário

7. Usinagem CNC

8. Processamento de threads

9. Tratamento de superfície

10. Inspeção, marcação e embalagem

O processo de produção real pode variar de acordo com a especificação do produto, qualidade do material, dimensões e requisitos de inspeção.

Opções de tópico

Conexões roscadas fêmea e macho estão disponíveis de acordo com as especificações BS 21, ANSI B2.1, DIN 259/2999 e ISO 228.

As roscas NPT, BSPT e BSPP podem ter diferentes perfis, características de conicidade, dimensões de passo e métodos de vedação. Eles não devem ser conectados de forma intercambiável, a menos que a compatibilidade dimensional e de vedação tenha sido tecnicamente confirmada.

As roscas de tubo cônico geralmente criam a conexão primária por meio do engate da rosca e de um vedante de rosca apropriado. Roscas paralelas podem exigir junta, face de vedação, anel de vedação ou outro componente de vedação, dependendo da estrutura do produto.

Os clientes devem especificar o tipo de rosca necessária, o tamanho nominal, a configuração macho ou fêmea, o método de vedação e as informações dos componentes correspondentes ao solicitar uma cotação.

Tratamento de superfície

As opções de tratamento de superfície disponíveis incluem decapagem ou desengorduramento e limpeza.

A decapagem pode ajudar a remover a contaminação da superfície, a coloração térmica e o ferro livre introduzido durante a fabricação. O desengorduramento e a limpeza ajudam a remover óleo de usinagem, sujeira e outros resíduos de processo.

O tratamento apropriado deve ser selecionado de acordo com a aplicação pretendida, requisitos de aparência, requisitos de limpeza e especificações do cliente.

Polimento adicional, passivação ou limpeza especializada podem estar disponíveis, sujeitos a confirmação técnica.

Certificados

Os certificados disponíveis incluem:

• ISO 9001:2015

• GB/T 19001-2016

• Documentação CE para produtos aplicáveis

O escopo e a disponibilidade dos certificados individuais devem ser confirmados de acordo com o produto selecionado, uso pretendido, classificação de pressão e mercado de destino.

Certificados de teste e relatórios de inspeção

Relatórios de inspeção e documentos de qualidade podem ser fornecidos de acordo com as especificações confirmadas e requisitos do pedido, incluindo:

• EN 10204 3.1 Certificado de teste de material

• Certificado de inspeção de matéria-prima

• Relatório de Ensaios Radiográficos, quando aplicável

• Relatório de Teste Hidráulico, quando aplicável

• Relatório de inspeção de rosca

• Relatório de inspeção dimensional

• Relatório de inspeção de terceiros

• Outros documentos de qualidade específicos do projeto

O escopo de inspeção exigido, a taxa de amostragem, a documentação e os arranjos de testemunhas de terceiros devem ser confirmados antes da produção.

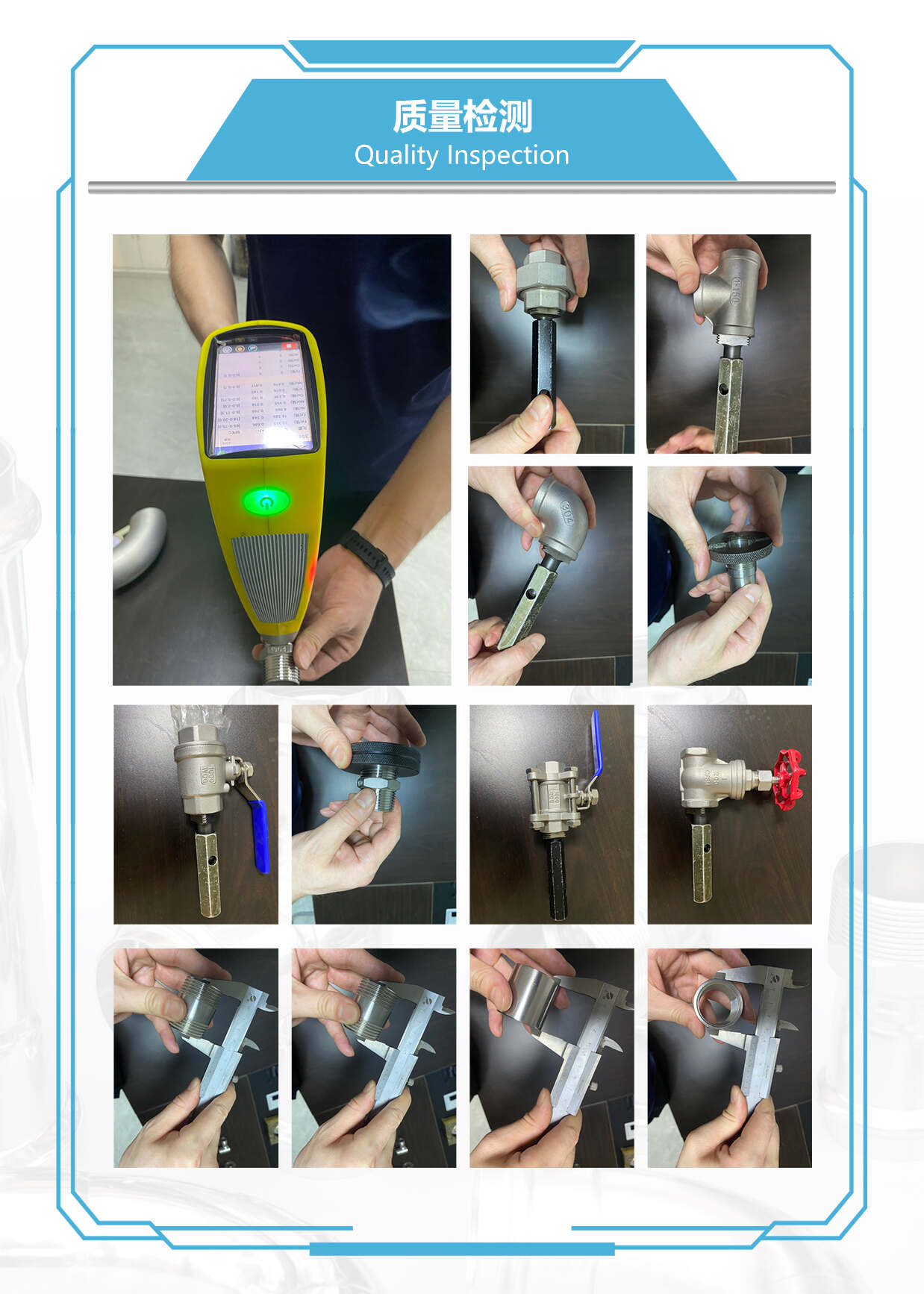

Controle de qualidade do produto

A LIANHE aplica procedimentos de inspeção em toda a verificação de matérias-primas, fundição, usinagem, processamento de roscas, tratamento de superfície, marcação e embalagem.

Os principais procedimentos de controle de qualidade incluem:

1. Realização de verificação de material PMI e medição do diâmetro externo e espessura da parede das matérias-primas recebidas.

2. Medição e inspeção de conexões roscadas durante usinagem e produção.

3. Inspecionar a condição da superfície e verificar as dimensões da rosca antes da marcação do produto.

4. Realização de inspeção dimensional, visual e de especificações finais antes da embalagem.

5. Verificação de marcas de remessa, etiquetas, quantidades, materiais de embalagem e informações relacionadas ao pedido após a embalagem.

Os produtos são aprovados para envio após a conclusão dos procedimentos de inspeção aplicáveis.

Testes de pressão adicionais, verificação de composição química, testes mecânicos ou inspeção de terceiros podem ser organizados de acordo com os requisitos do cliente e do projeto.

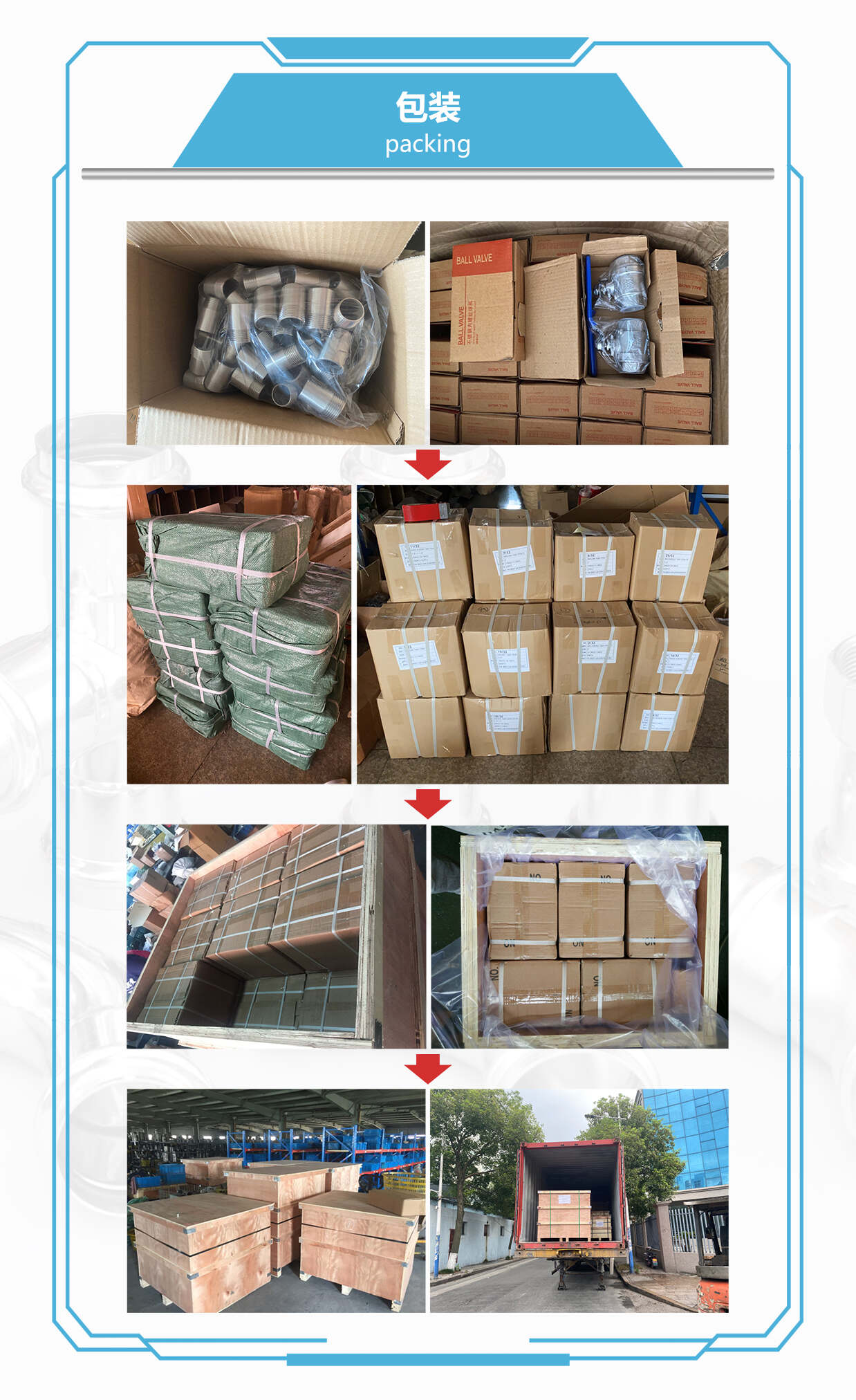

Embalagem

Cada produto é protegido com um saco plástico para reduzir a exposição à poeira, umidade e contaminação da superfície.

Os produtos são então embalados em caixas reforçadas de exportação e consolidados em paletes para armazenamento e transporte internacional.

Caixas personalizadas, logotipos de clientes, etiquetas, códigos de barras, caixas de madeira, proteção de paletes e outros arranjos de embalagem podem ser fornecidos de acordo com os requisitos confirmados do pedido.

Condições de pagamento

Nosso prazo de pagamento padrão é um depósito de 30% T/T pago antecipadamente, com o saldo restante de 70% T/T pago antes da entrega.

Condições específicas de pagamento podem ser discutidas de acordo com o valor do pedido, requisitos do produto e acordos de cooperação.

Os métodos de pagamento disponíveis incluem:

• Transferência bancária T/T

• Western Union

• PayPal

• Outros métodos de pagamento mutuamente acordados

Termos de envio

Termos comerciais disponíveis:EXW, FOB, CFR, CIF, DDP e DDU

Os produtos podem ser entregues por:

• Frete marítimo

• Frete aéreo

• Transporte terrestre

• Serviço expresso internacional

O método de envio apropriado pode ser selecionado de acordo com a quantidade do pedido, volume do pacote, destino, data de entrega necessária e orçamento de transporte.

Os custos de envio, tempos de trânsito, requisitos de embalagem e condições de entrega devem ser confirmados antes do envio.
