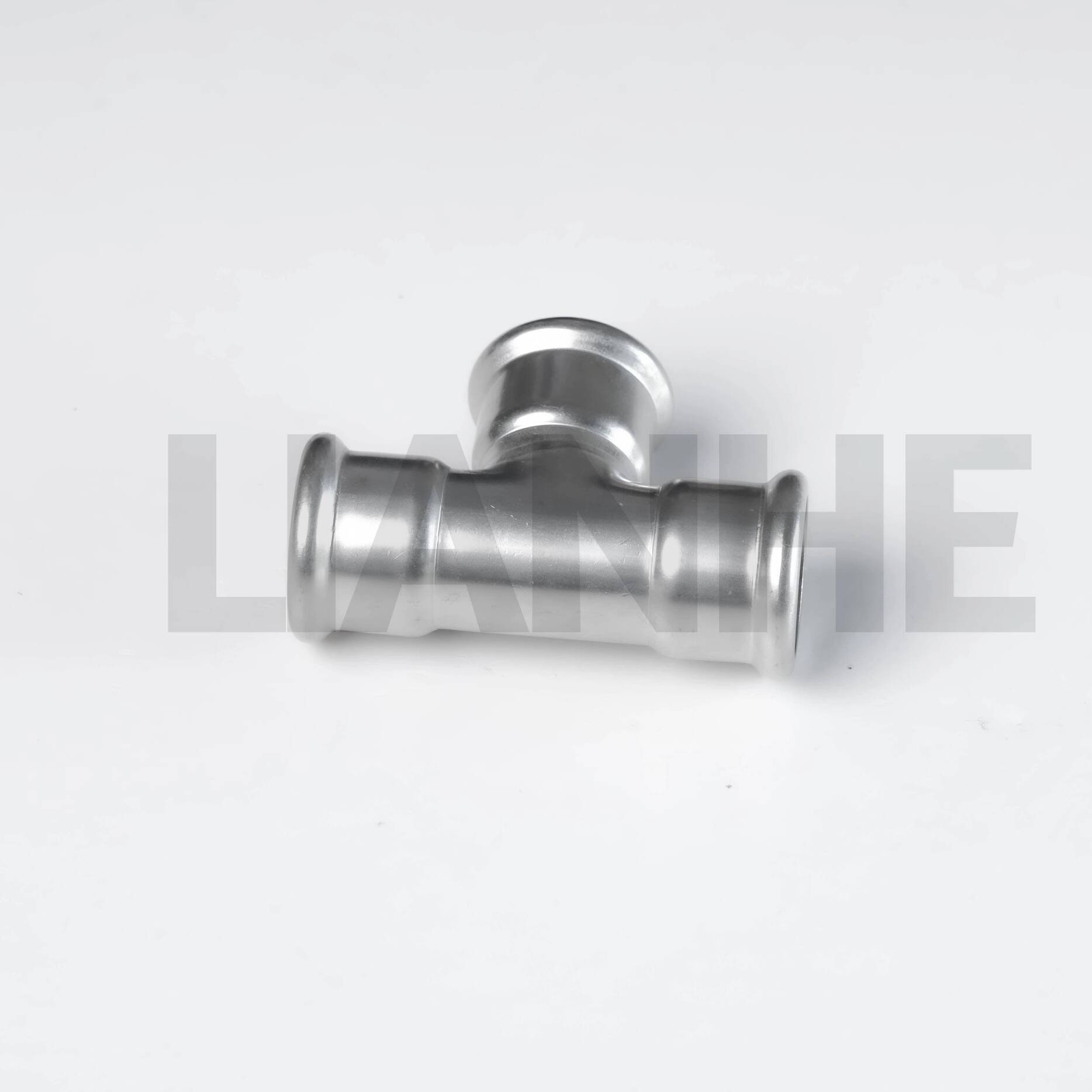

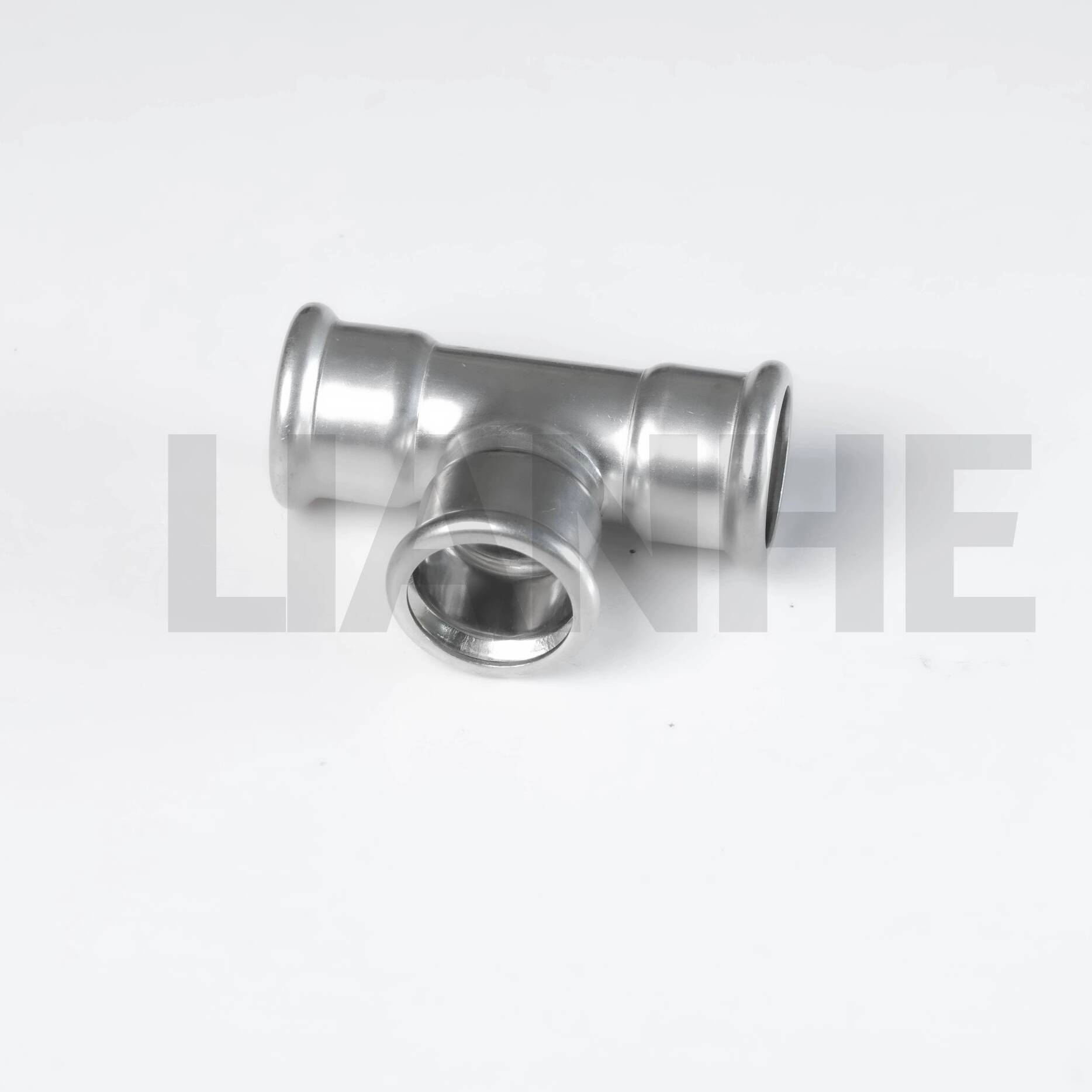

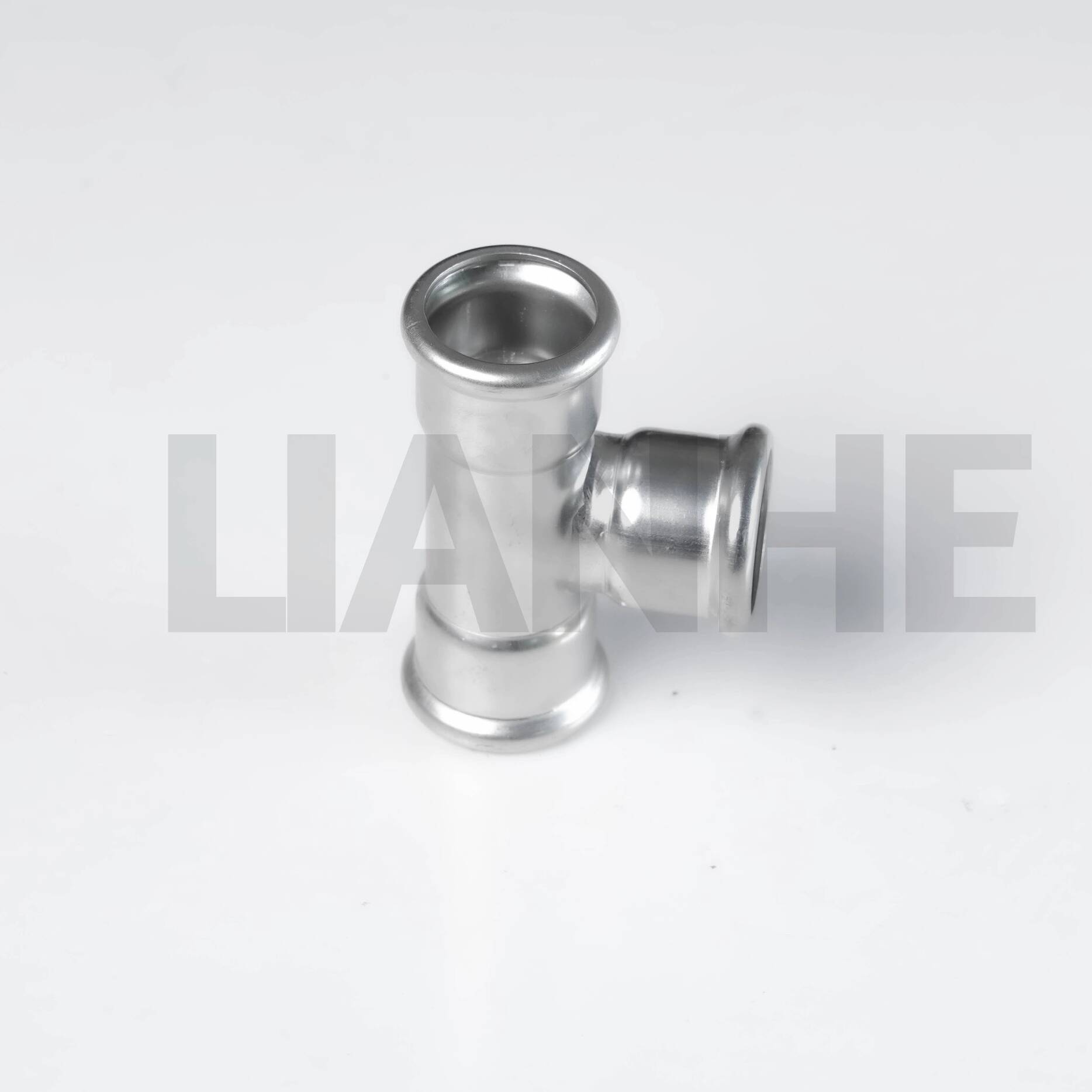

Prensa T igual tipo D de aço inoxidável

Descrição do produto

O Tee de prensa igual tipo D de aço inoxidável LIANHE fornece três conexões de encaixe por pressão do mesmo tamanho nominal para distribuir ou combinar fluidos compatíveis em um sistema de tubulação.

Sua conexão de prensa sem chama simplifica a instalação e reduz a necessidade de soldagem ou rosqueamento no local. A construção em aço inoxidável oferece resistência à corrosão, resistência mecânica e longa vida útil.

Especificações Técnicas

Faixa de tamanho:1/4"–4" (DN10–DN100)

Espessura da parede:0,6–2,0 mm

Padrões Aplicáveis:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN e ASME

Materiais Disponíveis:

• 0Cr18Ni9, SS304, S30408, SUS304 e 1.4301

• 0Cr17Ni12Mo2, SS316 e SUS316

• SS304L, S30403 e 1.4306

• SS316L, S31603 e 1.4404

Materiais do anel de vedação:CIIR, EPDM, PTFE e NBR

Tipo de conexão:Conexão de prensa tipo D em três extremidades

Pressão Nominal:PN16

Pressão de teste hidrostático:2,5MPa

Pressão de teste de hermeticidade:1,05MPa

Faixa de temperatura da junta:-20°C a +110°C, dependendo do material e meio selecionado

Processo de fabricação:Formado mecanicamente a partir de tubos de aço inoxidável

Tratamento de Superfície:Polimento vibratório, polimento magnético ou decapagem

Marcação do produto:LOGOTIPO + OD + Espessura da Parede + Material. Marcações personalizadas estão disponíveis.

Embalagem:Sacos plásticos, caixas de exportação e caixas de madeira

Certificados:GB/T 19001-2016, ISO 9001:2015, documentação CE para produtos aplicáveis ​​e licença sanitária

Marca:LIANHE

Código HS: 7307230000

Local de Origem:Wenzhou, Zhejiang, China

Aplicativos

Adequado para sistemas compatíveis de água potável, água fria e quente, águas residuais, água industrial, óleo e gás.

As aplicações típicas incluem:

• Sistemas de abastecimento de água e drenagem

• Sistemas de aquecimento e ar condicionado

• Sistemas de tubulação de gás

• Tubulações de água industriais

• Edifícios comerciais e residenciais

• Navios, hospitais e hotéis

• Projetos de proteção ambiental

Vantagens do produto

1. Três conexões de prensa de tamanho igual

2. Instalação rápida e sem chamas

3. Boa resistência à corrosão

4. Baixa resistência ao fluxo

5. Vedação confiável quando instalada corretamente

6. Boa resistência à vibração

7. Tempo de instalação e custos de mão de obra reduzidos

8. Vários materiais e anéis de vedação disponíveis

Instruções de instalação

1. Corte o tubo de aço inoxidável em esquadro usando um cortador de tubos adequado.

2. Remova rebarbas internas e externas para evitar danos ao anel de vedação.

3. Limpe a extremidade do tubo e o encaixe da conexão.

4. Confirme se o anel de vedação está posicionado corretamente e sem danos.

5. Marque a profundidade de inserção necessária no tubo.

6. Insira o tubo totalmente no soquete.

7. Utilize uma ferramenta de prensagem e mordente compatíveis com o perfil tipo D especificado.

8. Conclua o ciclo de prensagem e inspecione visualmente a junta.

9. Execute um teste de pressão ou vazamento de acordo com o padrão aplicável.

Não use uma mandíbula com perfil S, V ou M, a menos que sua compatibilidade com o produto tenha sido confirmada.

Controle de qualidade

1. Inspeção de grau de matéria-prima, diâmetro externo e espessura de parede

2. Corte e inspeção de extremidades de tubos

3. Soquete e inspeção dimensional após a formação

4. Inspeção de solda e superfície quando aplicável

5. Inspeção após tratamento térmico e acabamento superficial

6. Testes de pressão hidráulica e estanqueidade

7. Marcação de produtos e inspeção de embalagens

Os documentos disponíveis incluem certificados de teste de materiais EN 10204 3.1, certificados de matérias-primas, relatórios dimensionais, relatórios de testes hidráulicos e relatórios de inspeção de terceiros. Relatórios de testes radiográficos podem ser fornecidos quando aplicável.

Termos Comerciais

Quantidade mínima:Normalmente de 5 a 10 peças, dependendo do tamanho e disponibilidade de estoque.

Amostras grátis:Disponível para produtos padrão selecionados; taxas expressas são normalmente pagas pelo destinatário.

Tempo de cotação:Normalmente dentro de três horas úteis.

Validade da cotação:Normalmente 3–7 dias.

Prazo de entrega:Aproximadamente 3–7 dias para produtos regulares disponíveis em estoque e aproximadamente 25 dias para nova produção.

Condições de pagamento:Depósito de 30% T/T e saldo de 70% antes da entrega.

Termos de envio:EXW, FOB, CFR, CIF, DDP e DDU. A entrega pode ser organizada por transporte marítimo, aéreo, terrestre ou expresso internacional.

Garantia:Um ano contra defeitos de fabricação confirmados.

Fabricante:LIANHE
Local de Origem:Wenzhou, Zhejiang, China
