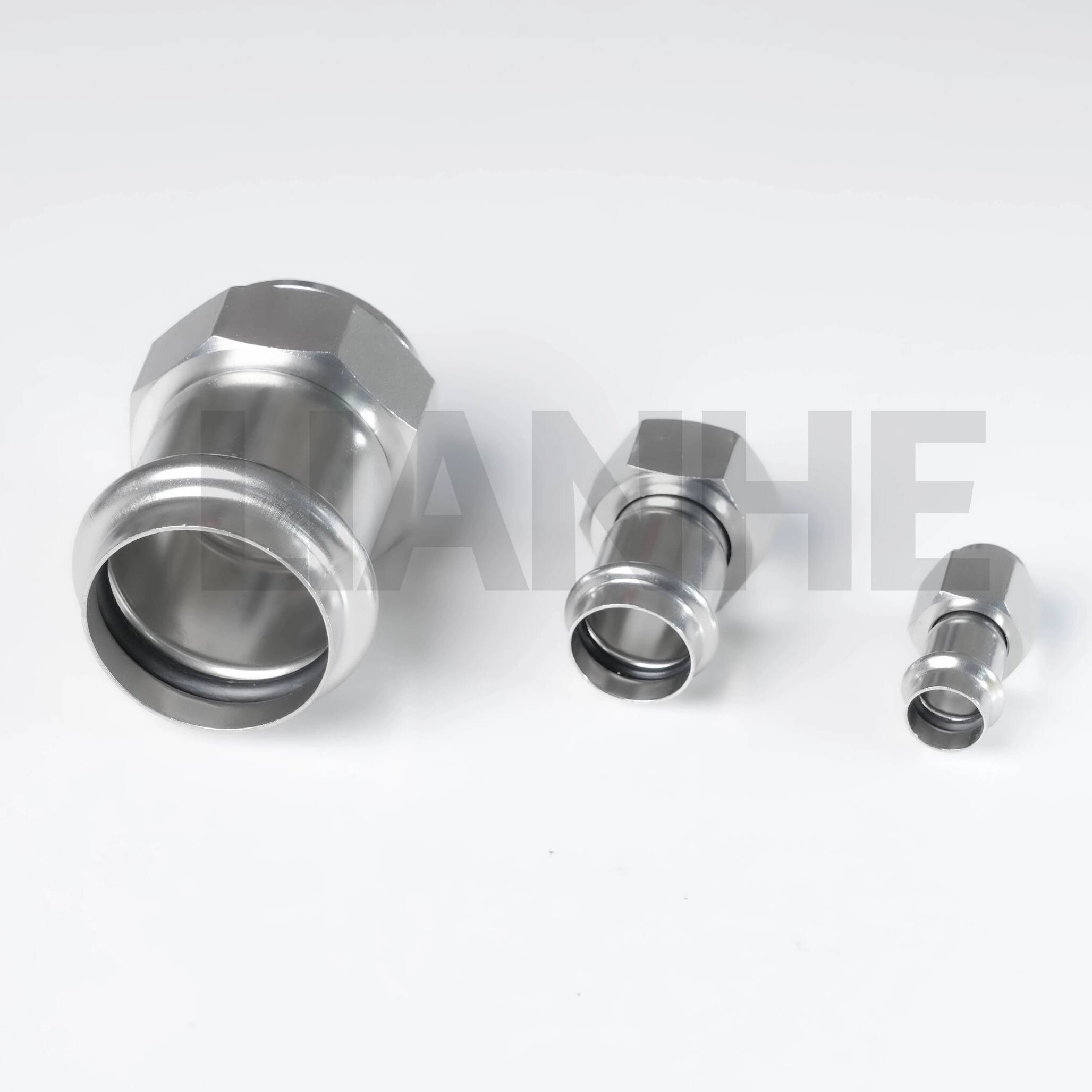

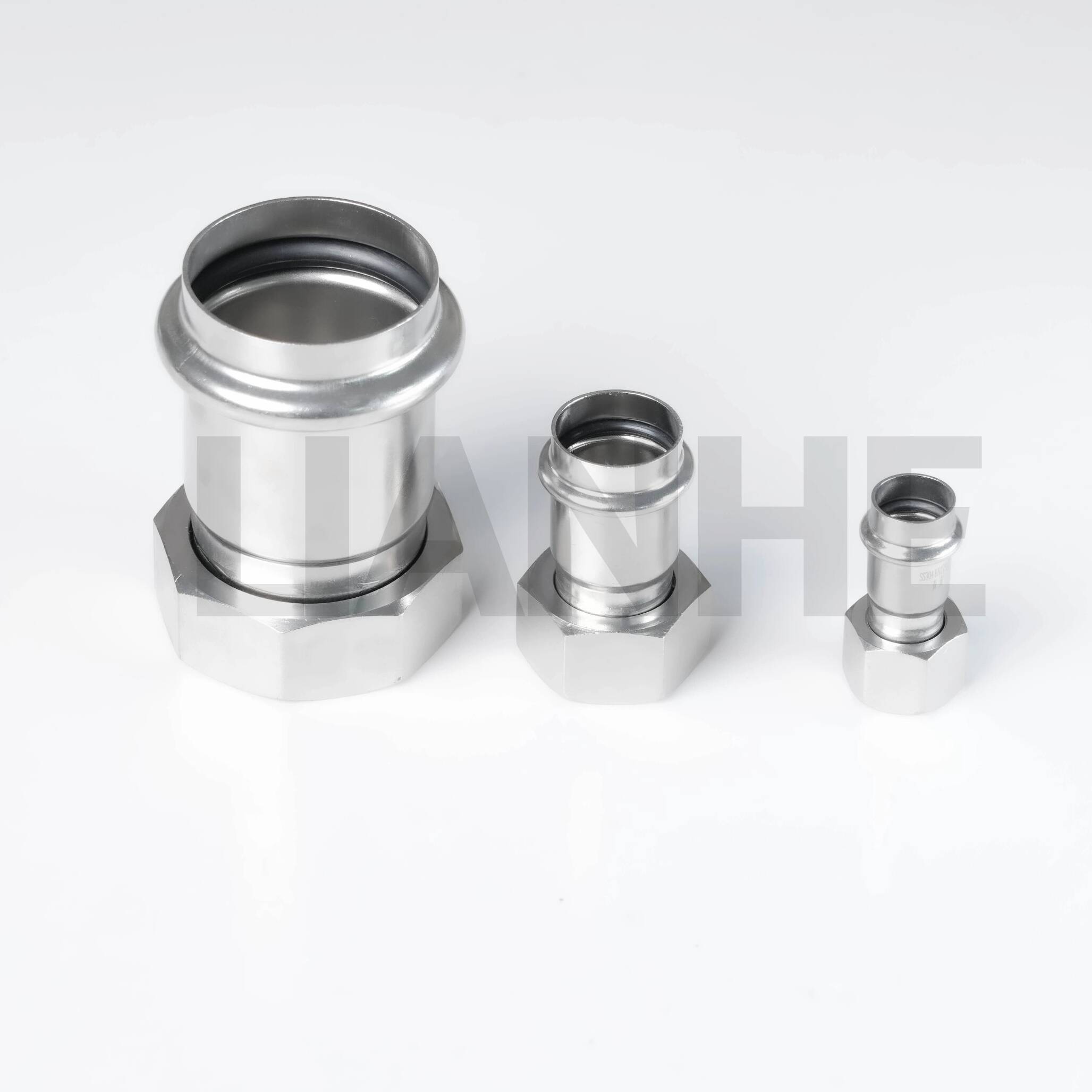

Acoplamento de união de prensa tipo S de aço inoxidável

Descrição do produto

O acoplamento de união de prensa tipo S de aço inoxidável LIANHE conecta dois tubos compatíveis do mesmo diâmetro nominal.

Sua conexão de prensa sem chama simplifica a instalação e reduz a necessidade de soldagem ou rosqueamento no local. A construção em aço inoxidável oferece boa resistência à corrosão, resistência mecânica e longa vida útil.

Especificações Técnicas

Faixa de tamanho:1/4"–4" (DN10–DN100)

Espessura da parede:0,6–2,0 mm

Padrões Aplicáveis:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN e ASME

Materiais Disponíveis:

• 0Cr18Ni9, SS304, S30408, SUS304 e 1.4301

• 0Cr17Ni12Mo2, SS316 e SUS316

• SS304L, S30403 e 1.4306

• SS316L, S31603 e 1.4404

Materiais do anel de vedação:CIIR, EPDM, PTFE e NBR

Tipo de conexão:Conexão de prensa tipo S

Pressão Nominal:PN16

Pressão de teste hidrostático:2,5MPa

Pressão de teste de hermeticidade:1,05MPa

Faixa de temperatura da junta:-20°C a +110°C, dependendo do material e meio selecionado

Processo de fabricação:Formado mecanicamente a partir de tubos de aço inoxidável

Tratamento de Superfície:Polimento vibratório, polimento magnético ou decapagem

Marcação do produto:LOGOTIPO + OD + Espessura da Parede + Material. Marcações personalizadas estão disponíveis.

Embalagem:Sacos plásticos, caixas de exportação e caixas de madeira

Certificados:GB/T 19001-2016, ISO 9001:2015, documentação CE para produtos aplicáveis ​​e licença sanitária

Marca:LIANHE

Código HS: 7307230000

Local de Origem:Wenzhou, Zhejiang, China

Aplicativos

Adequado para sistemas compatíveis de água potável, água fria e quente, águas residuais, água industrial, óleo e gás.

As aplicações típicas incluem abastecimento de água, aquecimento, ar condicionado, tubulações industriais, edifícios comerciais, edifícios residenciais, navios, hospitais e hotéis.

Vantagens do produto

1. Conecta dois tubos do mesmo diâmetro

2. Instalação rápida e sem chamas

3. Boa resistência à corrosão

4. Baixa resistência ao fluxo

5. Vedação confiável quando instalada corretamente

6. Boa resistência à vibração

7. Tempo de instalação e custos de mão de obra reduzidos

8. Vários materiais e anéis de vedação disponíveis

Instalação

1. Corte o tubo em esquadro e remova rebarbas internas e externas.

2. Limpe as extremidades dos tubos e os encaixes das conexões.

3. Verifique se os anéis de vedação estão posicionados corretamente.

4. Marque a profundidade de inserção necessária.

5. Insira ambos os tubos totalmente no acoplamento.

6. Utilize uma ferramenta de prensagem e mordente compatíveis com o perfil tipo S especificado.

7. Inspecione ambas as juntas e realize o teste de pressão ou vazamento necessário.

Controle de qualidade

A inspeção padrão inclui verificação de matéria-prima, medição de espessura de parede, inspeção de soquete, inspeção de superfície, testes hidráulicos e de estanqueidade, marcação de produtos e inspeção de embalagens.

Os documentos disponíveis incluem certificados de teste de materiais EN 10204 3.1, certificados de matérias-primas, relatórios dimensionais, relatórios de testes hidráulicos e relatórios de inspeção de terceiros. Relatórios de testes radiográficos podem ser fornecidos quando aplicável.

Termos Comerciais

Quantidade mínima:Normalmente de 5 a 10 peças, dependendo do tamanho e disponibilidade de estoque.

Amostras grátis:Disponível para produtos padrão selecionados; taxas expressas são normalmente pagas pelo destinatário.

Tempo de cotação:Normalmente dentro de três horas úteis.

Prazo de entrega:Aproximadamente 3–7 dias para produtos regulares e aproximadamente 25 dias para nova produção.

Condições de pagamento:Depósito de 30% T/T e saldo de 70% antes da entrega.

Termos de envio:EXW, FOB, CFR, CIF, DDP e DDU.

Garantia:Um ano contra defeitos de fabricação confirmados.

Fabricante:LIANHE
Local de Origem:Wenzhou, Zhejiang, China
