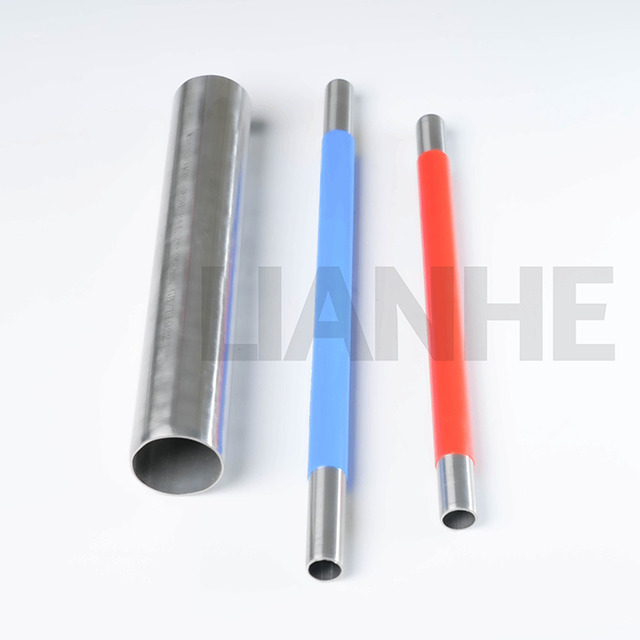

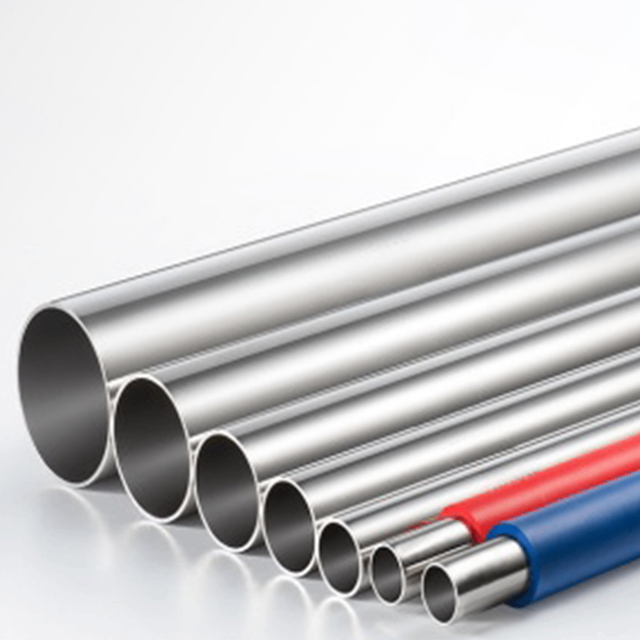

Tubo de água de aço inoxidável

Especificações Técnicas

Faixa de tamanho:1/4"–8" (DN10–DN200)

Espessura da parede:0,6–5,0 mm

Padrões Aplicáveis:GB/T 19228.1-2011, EN, DIN e ASME

Materiais Disponíveis:

• 0Cr18Ni9, SS304, S30408, SUS304 e 1.4301

• 0Cr17Ni12Mo2, SS316 e SUS316

• SS304L, S30403 e 1.4306

• SS316L, S31603 e 1.4404

Materiais disponíveis para anéis de vedação:CIIR, EPDM, PTFE e NBR

Pressão Nominal:PN16

Pressão de teste hidrostático:2,5MPa

Pressão de teste de hermeticidade:1,05MPa

Faixa de temperatura da junta aplicável:-20°C a +110°C

Processo de fabricação:ERW e Soldagem

Opções de tratamento de superfície:Polimento vibratório, polimento magnético e decapagem

Marcação do produto:LOGO –OD – W.T.–Material. Logotipos de clientes, marcas próprias, informações de lote e outras marcações personalizadas podem ser aplicadas de acordo com requisitos específicos.

Embalagem padrão:Sacos plásticos, caixas de exportação e caixas de madeira

Certificados:GB/T 19001-2016, ISO 9001:2015, documentação CE para produtos aplicáveis ​​e licença sanitária

Marca:LIANHE

Código HS: 7307230000

Local de Origem:Wenzhou, Zhejiang, China

A pressão real de trabalho e os limites de temperatura dependem do tamanho do produto, espessura da parede, tipo de aço inoxidável, material do anel de vedação, meio transportado, estrutura de conexão e padrão de projeto aplicável.

Mídia Aplicável

Os produtos podem ser fornecidos para uso com meios líquidos e gasosos compatíveis, incluindo:

• Água potável

• Água fria e água quente

• Águas Residuais

• Água industrial

• Óleo e meios líquidos compatíveis

• Gás e meios gasosos compatíveis

Antes de fazer o pedido, os clientes devem confirmar a compatibilidade do tipo de aço inoxidável e do material do anel de vedação com o meio transportado, temperatura operacional, pressão do sistema e vida útil esperada.

Para água potável, gás, óleo, vapor, produtos químicos ou outros meios especializados, podem ser necessários testes adicionais, certificação ou documentação específica do projeto.

Áreas de aplicação

Os produtos podem ser usados ​​em uma variedade de projetos comerciais, residenciais, marítimos, industriais e de infraestrutura, incluindo:

• Projetos de engenharia e infraestrutura

• Navios e instalações de tubulação marítima

• Edifícios comerciais

• Edifícios residenciais

• Hospitais e instalações médicas

• Hotéis e instalações públicas

• Equipamento de proteção ambiental

• Sistemas de tratamento de água

• Instalações de aquecimento

• Sistemas de ar condicionado

• Instalações de processamento industrial

Podem ser aplicados em sistemas de abastecimento de água, condutas diretas de água potável, sistemas de distribuição de gás, sistemas de águas residuais, condutas de proteção ambiental, sistemas de vapor, redes de aquecimento, condutas de ar condicionado e sistemas de água industriais.

A configuração final do produto deve ser selecionada de acordo com a pressão de trabalho, temperatura, meio transportado, qualidade do material, espessura da parede, material do anel de vedação, estrutura de conexão e requisitos locais do projeto.

Vantagens do produto

1. Alta resistência mecânica e estabilidade estrutural

2. Excelente resistência à corrosão e oxidação

3. Longa vida útil operacional

4. Baixa resistência ao fluxo interno

5. Boa vibração e desempenho sísmico

6. Desempenho de conexão confiável

7. Construção em aço inoxidável durável e reciclável

8. Instalação rápida e conveniente

9. Adequado para instalação oculta onde permitido

10. Redução dos custos gerais de instalação e manutenção

11. Boa resistência ao desgaste e à deformação

12. Construção higiénica para sistemas de água potável adequados

13. Desempenho de vedação confiável com risco reduzido de vazamento

A preparação correta do tubo, o alinhamento do produto, a seleção do anel de vedação, a montagem dos componentes, a calibração da ferramenta e a inspeção final são essenciais para um desempenho confiável.

A adequação da instalação oculta deve ser avaliada de acordo com os regulamentos locais de construção, requisitos de acesso, condições de manutenção e o projeto do sistema de tubulação completo.

Opções de anel de vedação

Os materiais disponíveis para anéis de vedação incluem CIIR, EPDM, PTFE e NBR. Cada material oferece diferentes níveis de resistência à temperatura, compatibilidade química, elasticidade e desempenho de vedação a longo prazo.

O material apropriado do anel de vedação deve ser selecionado de acordo com:

• Meio transportado

• Temperatura operacional

• Pressão de trabalho

• Concentração química

• Requisitos de água potável ou higiene

• Vida útil esperada

• Ambiente de instalação

A faixa de temperatura indicada de -20°C a +110°C é uma referência geral. A faixa real permitida deve ser confirmada de acordo com o material da junta selecionado, meio, pressão do sistema e condições de serviço.

Teste de produto

Os procedimentos de teste disponíveis incluem:

• Teste de pressão hidrostática

• Teste de hermeticidade

• Teste de pressão de trabalho

• Teste de pressão negativa

• Teste de retirada

• Teste de ciclagem de temperatura de água fria e quente

• Teste de flexão hidrostática e torção

• Teste de vibração hidrostática

• Teste de impacto hidrostático

Os itens de teste aplicáveis ​​e a proporção de amostragem dependem da especificação selecionada, do padrão aplicável, da aplicação pretendida e do plano de inspeção confirmado.

Inspeção de entrega

Os produtos são inspecionados antes do envio. A inspeção de entrega padrão cobre:

• Classe de material de aço inoxidável

• Diâmetro externo e espessura da parede

• Dimensões e tolerâncias do produto

• Dimensões da área de conexão

• Condição da superfície interna e externa

• Aparência da solda, quando aplicável

• Desempenho hidrostático

• Desempenho de estanqueidade

• Marcações do produto

• Quantidades e embalagens

Itens de inspeção adicionais podem ser organizados de acordo com a norma aplicável e os requisitos do projeto.

Relatórios e certificados de inspeção de fábrica

Relatórios de inspeção e documentos de apoio à qualidade podem ser fornecidos de acordo com os requisitos confirmados do produto e do pedido, incluindo:

• EN 10204 3.1 Certificado de teste de material

• Certificado de inspeção de matéria-prima

• Relatório de Ensaios Radiográficos, quando aplicável

• Relatório de teste hidráulico

• Relatório de inspeção dimensional

• Relatório de inspeção de solda, quando aplicável

• Relatório de Teste de Pressão e Estanqueidade

• Relatório de inspeção de terceiros

• Outros documentos de qualidade específicos do projeto

O escopo de inspeção exigido, a proporção de testes, a documentação e os arranjos de testemunhas de terceiros devem ser confirmados antes da produção.

Controle de qualidade do produto

A LIANHE aplica procedimentos de inspeção final e em processo em toda a preparação de matérias-primas, corte, usinagem, conformação, soldagem, tratamento térmico, acabamento superficial, testes, marcação e embalagem.

Os principais procedimentos de controle de qualidade incluem:

1. Inspecionar o diâmetro externo, espessura da parede, qualidade do material, documentação e condição da superfície das matérias-primas recebidas.

2. Verificação do comprimento, posição de corte e condição final das matérias-primas após o corte.

3. Inspecionar as áreas de conexão, diâmetro externo, espessura da parede e outras dimensões críticas após usinagem e conformação.

4. Verificação das dimensões da solda, aparência da solda, alinhamento e qualidade da superfície após soldagem e conformação.

5. Inspecionar a superfície, dimensões e áreas de conexão após tratamento térmico, quando aplicável.

6. Verificação da qualidade da superfície após polimento vibratório, polimento magnético, decapagem ou outro tratamento de superfície.

7. Realização de testes de pressão hidráulica e estanqueidade de acordo com os requisitos de inspeção aplicáveis.

8. Inspecionar marcações de produtos, quantidades, materiais de embalagem, rótulos e marcas de remessa antes do envio.

Os produtos são aprovados para entrega após a conclusão dos procedimentos de inspeção aplicáveis.

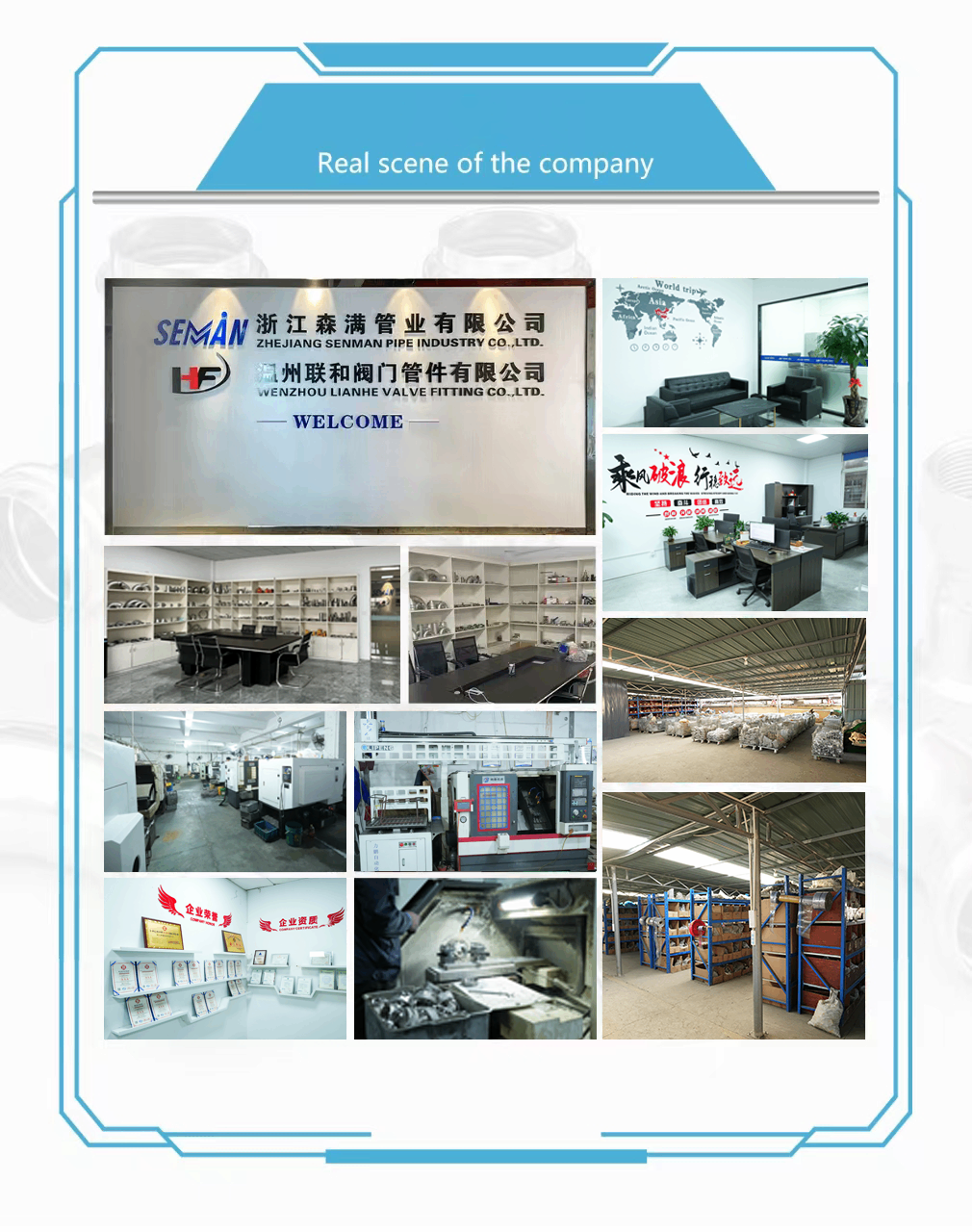

Equipamento de produção

Nossas instalações de fabricação estão equipadas com cinco linhas de produção automáticas de soldagem de tubos, duas máquinas de corte a laser, cinco máquinas de polimento vibratório, duas máquinas de polimento magnético, cinco unidades de estanqueidade e testes hidráulicos, três máquinas de conformação, três máquinas de ranhurar, duas máquinas de perfuração, dez tornos CNC e seis máquinas de processamento final.

O equipamento adicional inclui duas máquinas de hidroformação vertical, duas máquinas de hidroformação tipo estrutura, dez máquinas de dobra de tubos, oito máquinas automáticas de soldagem por arco de argônio, quatro máquinas de trefilação hidráulica, quatro puncionadeiras hidráulicas de alta velocidade, duas máquinas de marcação a laser, duas unidades de embalagem e outros equipamentos de produção e inspeção relacionados.

Esses recursos de produção oferecem suporte à preparação de matérias-primas, processamento de ERW, corte, conformação, soldagem, tratamento térmico, acabamento superficial, testes, marcação, inspeção e embalagens para exportação.

Embalagem

Cada produto é protegido com um saco plástico para reduzir a exposição à umidade, poeira e contaminação da superfície.

Os produtos são então embalados em caixas reforçadas de exportação e consolidados em caixas de madeira quando necessário.

Caixas personalizadas, logotipos de clientes, etiquetas, códigos de barras, embalagens de paletes e outros arranjos de embalagens para exportação podem ser fornecidos de acordo com requisitos confirmados.

Condições de pagamento

Nosso prazo de pagamento padrão é um depósito de 30% T/T pago antecipadamente, com o saldo restante de 70% T/T pago antes da entrega. Condições específicas de pagamento podem ser discutidas de acordo com o valor do pedido e requisitos de cooperação.

Os métodos de pagamento disponíveis incluem:

• Transferência bancária T/T

• Western Union

• PayPal

• Outros métodos de pagamento mutuamente acordados

Termos de envio

Termos comerciais disponíveis:EXW, FOB, CFR, CIF, DDP e DDU

Os produtos podem ser entregues por:

• Frete marítimo

• Frete aéreo

• Transporte terrestre

• Serviço expresso internacional

O método de envio pode ser selecionado de acordo com a quantidade do pedido, volume do pacote, destino, cronograma de entrega necessário e orçamento de transporte.

Quantidade mínima de pedido e estoque

Quantidade mínima de pedido:Normalmente de 5 a 10 peças, dependendo da especificação do produto e do estoque atual.

Mantemos estoque para muitos produtos regulares e tamanhos comumente solicitados. Os produtos selecionados podem ter até 5.000 peças disponíveis. Como os níveis de estoque mudam continuamente, as quantidades reais e a disponibilidade para entrega imediata devem ser reconfirmadas ao solicitar uma cotação.

Amostras e cotação

Amostras grátis:Amostras podem ser fornecidas gratuitamente para verificação dimensional e avaliação de qualidade. As despesas de entrega expressa internacional são normalmente pagas pelo destinatário.

Tempo de cotação:Normalmente dentro de três horas úteis após receber especificações completas e requisitos de quantidade.

Validade da cotação:Normalmente de 3 a 7 dias, sujeito aos preços das matérias-primas de aço inoxidável, taxas de câmbio e condições atuais de mercado.

Prazo de entrega

Produtos de tamanho normal disponíveis em estoque normalmente podem ser entregues dentro de 3 a 7 dias.

Pedidos que exigem nova produção normalmente levam aproximadamente 25 dias. O cronograma de entrega real depende da especificação selecionada, disponibilidade de material, quantidade do pedido, requisitos de inspeção, embalagem e plano de produção atual da fábrica.

Serviço Pós-Venda

Nosso período padrão de garantia de qualidade do produto é de um ano.

Se for confirmado um problema de qualidade relacionado à fabricação durante o período de garantia, nossa equipe investigará a causa e fornecerá uma solução técnica ou pós-venda adequada.

Os clientes devem fornecer o número do pedido, especificação do produto, qualidade do material, espessura da parede, condições de instalação, pressão operacional, temperatura de trabalho, meio transportado e fotos ou vídeos relevantes para auxiliar na avaliação técnica.

Nossos serviços

1. Amplo conhecimento dos mercados internacionais e capacidade de suportar diferentes requisitos técnicos e comerciais.

2. Fabricação direta em nossa própria fábrica em Wenzhou, Zhejiang, China.

3. Uma experiente equipe técnica e de produção focada em manter a qualidade consistente do produto.

4. Sistemas eficazes de produção e controle de custos projetados para fornecer preços de fábrica competitivos.

5. Ampla experiência em produção, gestão de qualidade, embalagens de exportação e vendas internacionais.

Marca:LIANHE
Local de Origem:Wenzhou, Zhejiang, China
