Tamanho: 1/4"a 4"(DN8-DN100)
Porta: Furo Completo;
Terminar conexão: Rosca fêmea/macho BSPT BSP NPT, DIN259/2999,ISO 228
Processo:Corpo de fundição de precisão - processamento em torno CNC.
Pressão de trabalho: 1000 PSI para WOG.
Pressão de teste hidrostático:1500 psi
Embalagem de haste ajustável
Vedações e assentos de teflon puro
Faixa de temperatura: -60 a 450°

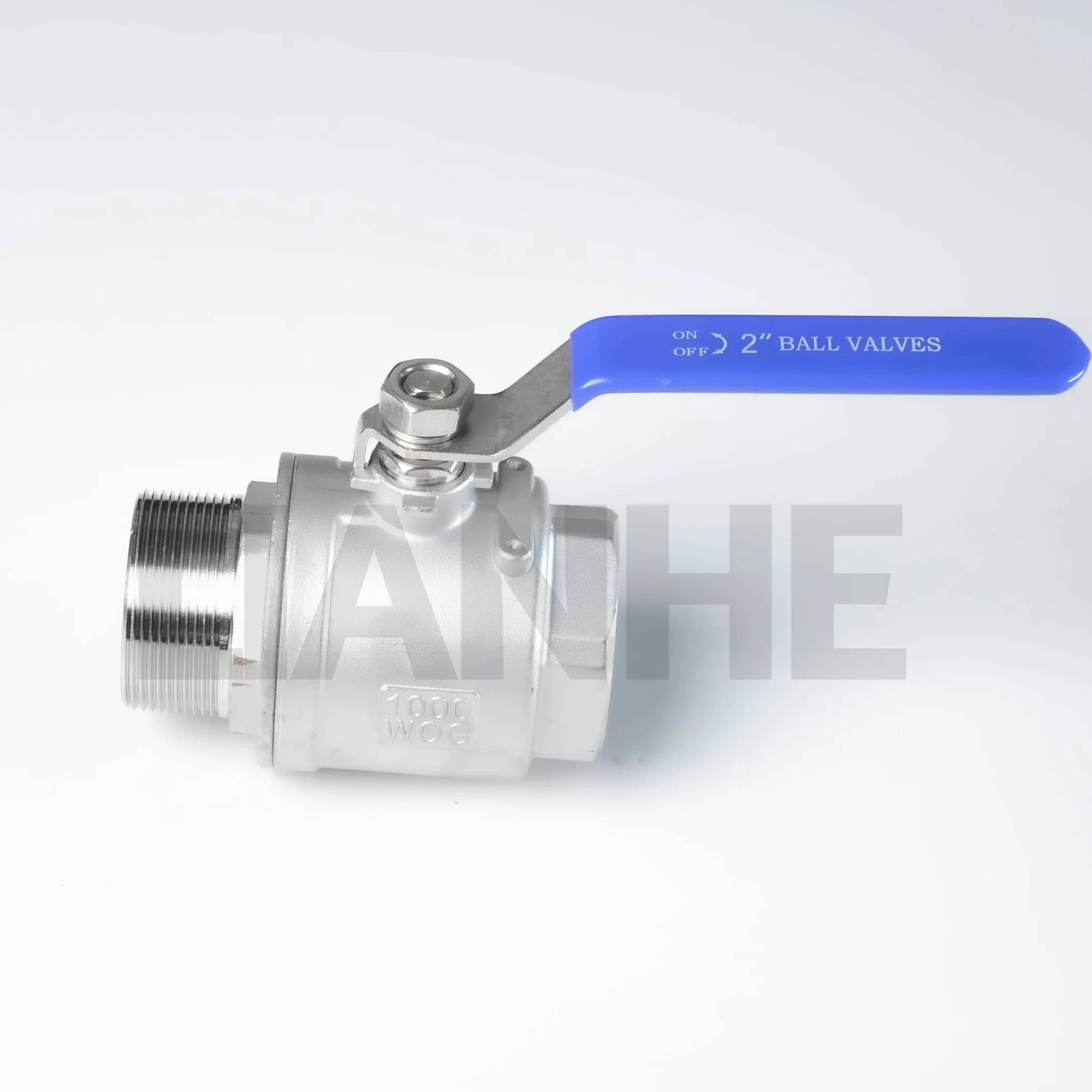

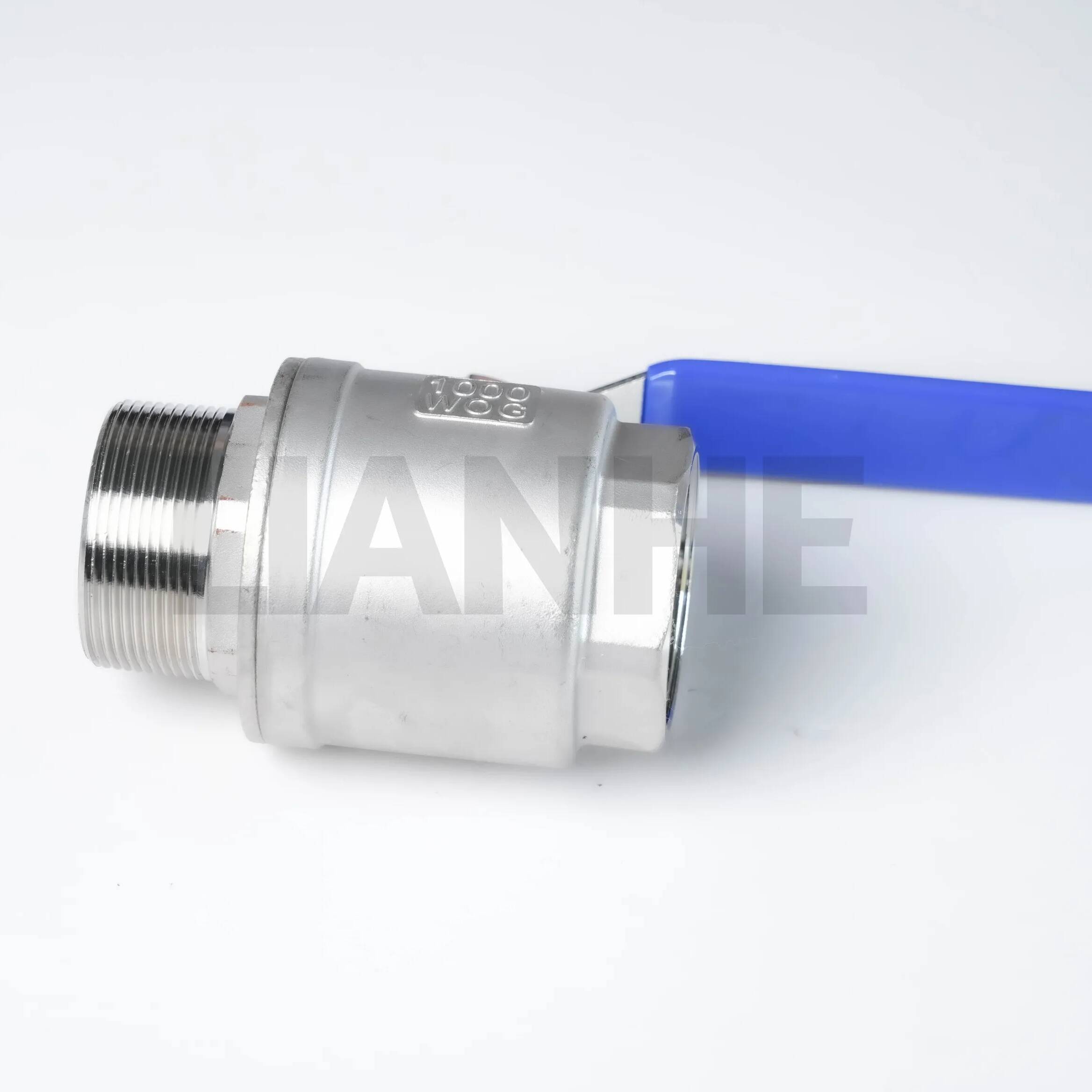

A válvula esfera roscada F/M de 2 peças em aço inoxidável para serviço pesado é uma solução robusta de controle de fluxo projetada para aplicações industriais de alta pressão e alta corrosão. Construída em aço inoxidável 316, esta válvula possui roscas NPT fêmea e macho (ANSI B1.20.1) e um design de passagem total, garantindo desempenho confiável em ambientes severos onde a durabilidade e a resistência a vazamentos são críticas.
Construção de nível industrial:
Corpo em aço inoxidável 316 (ASTM A316) com 3,5% de teor de molibdênio, oferecendo 50% melhor resistência à corrosão por cloretos do que o aço inoxidável 304.
Design de duas peças com haste totalmente endurecida (HRC 35-40) e retentor de sede reforçado, suporta pressão de trabalho de 1.500 PSI e ciclo de vida de 10.000.
Eficiência de fluxo total:
O caminho de fluxo irrestrito (diâmetro igual ao diâmetro do tubo) reduz a queda de pressão em 25% em comparação com válvulas de porta reduzida, ideal para sistemas de alto fluxo (por exemplo, 50 GPM para válvulas de 2").
A sede em PTFE com anel antiextrusão proporciona fechamento estanque a bolhas (API 598) e operação com baixo torque (≤15 N·m para válvulas de 2") mesmo após 5 anos de serviço.
Força da conexão rosqueada:
Roscas NPT fêmea (entrada) e NPT macho (saída) para fixação segura do tubo, compatível com tubos de aço, latão e PVC, com ranhuras opcionais para vedação de rosca para maior resistência a vazamentos.
O volante resistente (alumínio ou aço inoxidável) proporciona 30% mais alavancagem de torque do que as alavancas padrão, adequado para operação manual em locais de difícil acesso.
Resistência Extrema ao Ambiente:
Faixa de temperatura: -40°C a 260°C (sede RPTFE), adequada para líquidos criogênicos, óleo quente e solventes químicos.
Compatível com NACE MR0175 para serviços de gás ácido, tornando-o ideal para aplicações de petróleo e gás com concentrações de H2S ≤3.000 PPM.
Ideal para ambientes industriais exigentes:
Exploração de Petróleo e Gás: Controle liga/desliga em linhas de amostragem de cabeça de poço e sistemas de injeção de produtos químicos, com aço inoxidável 316 resistindo à corrosão por sulfeto de hidrogênio.
Processamento Químico: Manuseio de meios agressivos como ácido sulfúrico, hidróxido de sódio e solventes orgânicos em reatores e colunas de destilação.
Engenharia Marinha: Sistemas de lastro de água salgada e tubulações de plataformas offshore, suportando exposição constante à água do mar e atmosferas marinhas.
Geração de energia: Linhas de água de alimentação de alta pressão e purgadores de vapor em plantas de ciclo combinado, suportando ciclos térmicos rápidos e erosão de partículas.
P: A válvula pode ser automatizada com um atuador?
UM:Sim, a plataforma de montagem ISO 5211 (opcional) permite a fixação direta de atuadores elétricos/pneumáticos para controle remoto.
P: Qual é o vedante de rosca recomendado para aplicações químicas?
UM:Use um selante à base de PTFE resistente à sua mídia; consulte nossa ficha técnica para tabelas de compatibilidade química.
P: Como inspecionar o desgaste da sede em aplicações críticas?
UM:Realize um teste anual de bolha (pressão de ar de 5 PSI) e verifique se há vazamentos; substitua as sedes se o vazamento exceder os padrões API 598.
P: A válvula é adequada para meios abrasivos?
UM:Sim, mas instale um filtro a montante para filtrar partículas >50μm e considere uma sede de metal com metal para prolongar a vida útil.
A válvula esfera roscada F/M de 2 peças em aço inoxidável para serviço pesado é uma solução robusta de controle de fluxo projetada para aplicações industriais de alta pressão e alta corrosão. Construída em aço inoxidável 316, esta válvula possui roscas NPT fêmea e macho (ANSI B1.20.1) e um design de passagem total, garantindo desempenho confiável em ambientes severos onde a durabilidade e a resistência a vazamentos são críticas.
Construção de nível industrial:
Corpo em aço inoxidável 316 (ASTM A316) com 3,5% de teor de molibdênio, oferecendo 50% melhor resistência à corrosão por cloretos do que o aço inoxidável 304.
Design de duas peças com haste totalmente endurecida (HRC 35-40) e retentor de sede reforçado, suporta pressão de trabalho de 1.500 PSI e ciclo de vida de 10.000.
Eficiência de fluxo total:
O caminho de fluxo irrestrito (diâmetro igual ao diâmetro do tubo) reduz a queda de pressão em 25% em comparação com válvulas de porta reduzida, ideal para sistemas de alto fluxo (por exemplo, 50 GPM para válvulas de 2").
A sede em PTFE com anel antiextrusão proporciona fechamento estanque a bolhas (API 598) e operação com baixo torque (≤15 N·m para válvulas de 2") mesmo após 5 anos de serviço.
Força da conexão rosqueada:
Roscas NPT fêmea (entrada) e NPT macho (saída) para fixação segura do tubo, compatível com tubos de aço, latão e PVC, com ranhuras opcionais para vedação de rosca para maior resistência a vazamentos.
O volante resistente (alumínio ou aço inoxidável) proporciona 30% mais alavancagem de torque do que as alavancas padrão, adequado para operação manual em locais de difícil acesso.
Resistência Extrema ao Ambiente:
Faixa de temperatura: -40°C a 260°C (sede RPTFE), adequada para líquidos criogênicos, óleo quente e solventes químicos.
Compatível com NACE MR0175 para serviços de gás ácido, tornando-o ideal para aplicações de petróleo e gás com concentrações de H2S ≤3.000 PPM.
Ideal para ambientes industriais exigentes:
Exploração de Petróleo e Gás: Controle liga/desliga em linhas de amostragem de cabeça de poço e sistemas de injeção de produtos químicos, com aço inoxidável 316 resistindo à corrosão por sulfeto de hidrogênio.
Processamento Químico: Manuseio de meios agressivos como ácido sulfúrico, hidróxido de sódio e solventes orgânicos em reatores e colunas de destilação.
Engenharia Marinha: Sistemas de lastro de água salgada e tubulações de plataformas offshore, suportando exposição constante à água do mar e atmosferas marinhas.
Geração de energia: Linhas de água de alimentação de alta pressão e purgadores de vapor em plantas de ciclo combinado, suportando ciclos térmicos rápidos e erosão de partículas.
P: A válvula pode ser automatizada com um atuador?
UM:Sim, a plataforma de montagem ISO 5211 (opcional) permite a fixação direta de atuadores elétricos/pneumáticos para controle remoto.
P: Qual é o vedante de rosca recomendado para aplicações químicas?
UM:Use um selante à base de PTFE resistente à sua mídia; consulte nossa ficha técnica para tabelas de compatibilidade química.
P: Como inspecionar o desgaste da sede em aplicações críticas?
UM:Realize um teste anual de bolha (pressão de ar de 5 PSI) e verifique se há vazamentos; substitua as sedes se o vazamento exceder os padrões API 598.
P: A válvula é adequada para meios abrasivos?
UM:Sim, mas instale um filtro a montante para filtrar partículas >50μm e considere uma sede de metal com metal para prolongar a vida útil.
