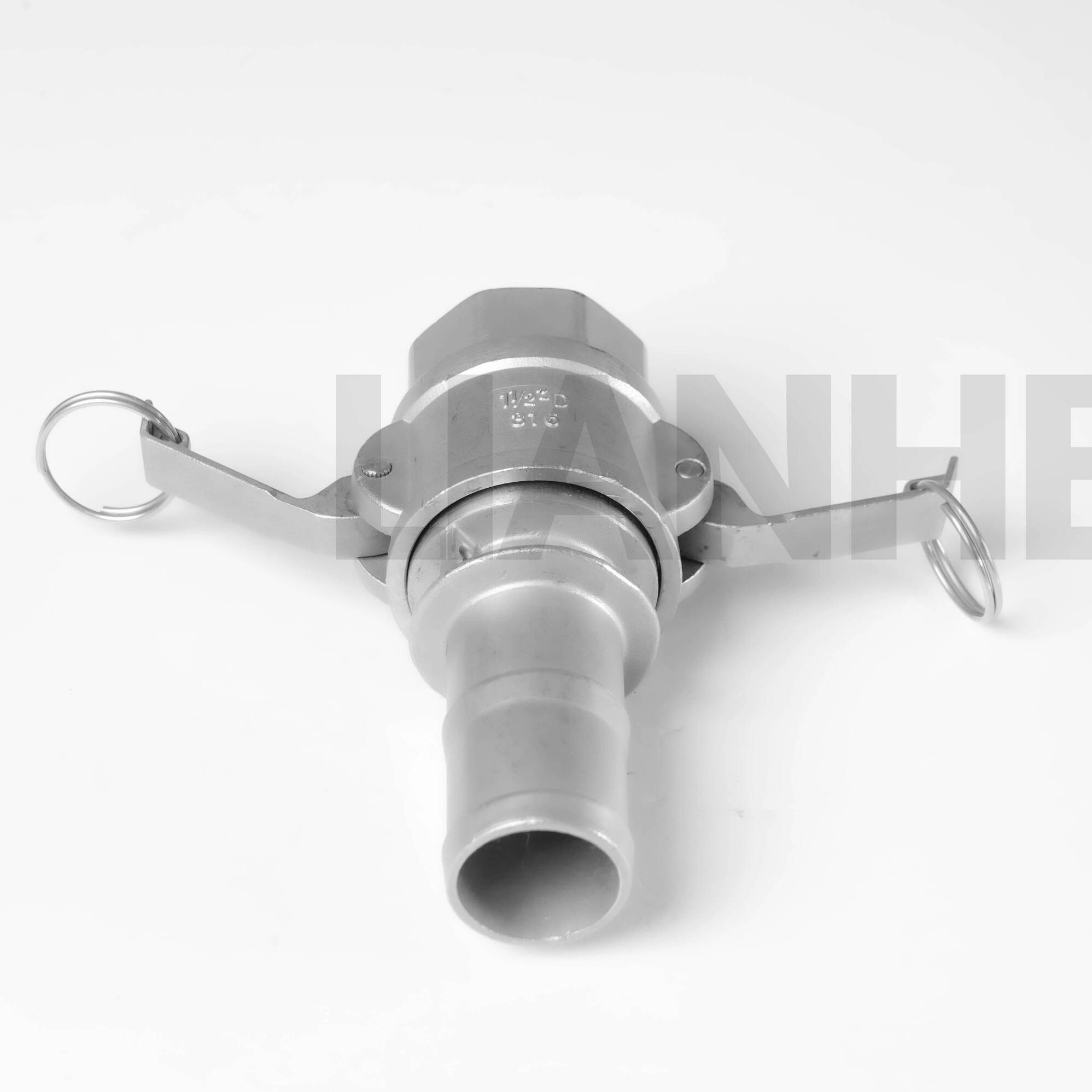

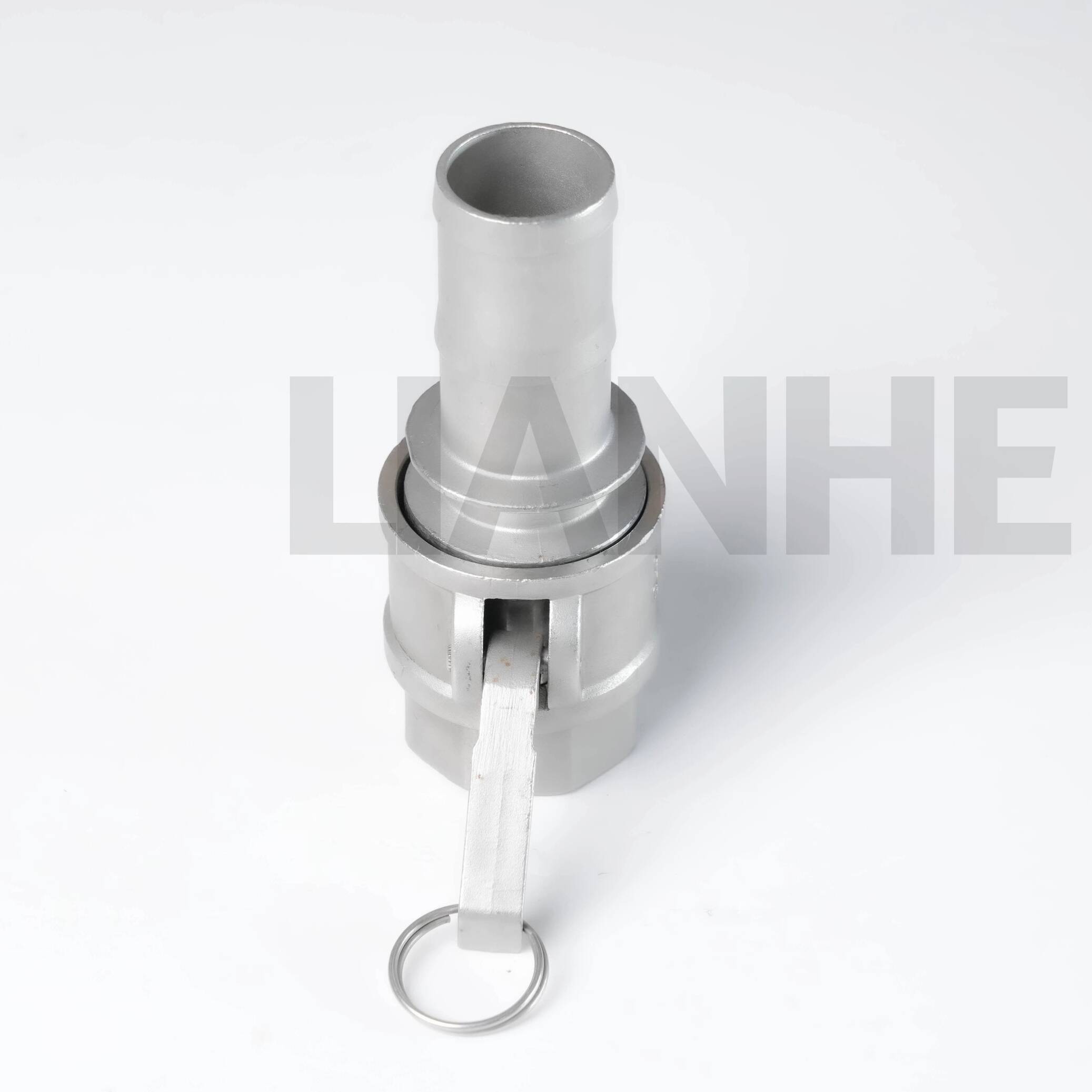

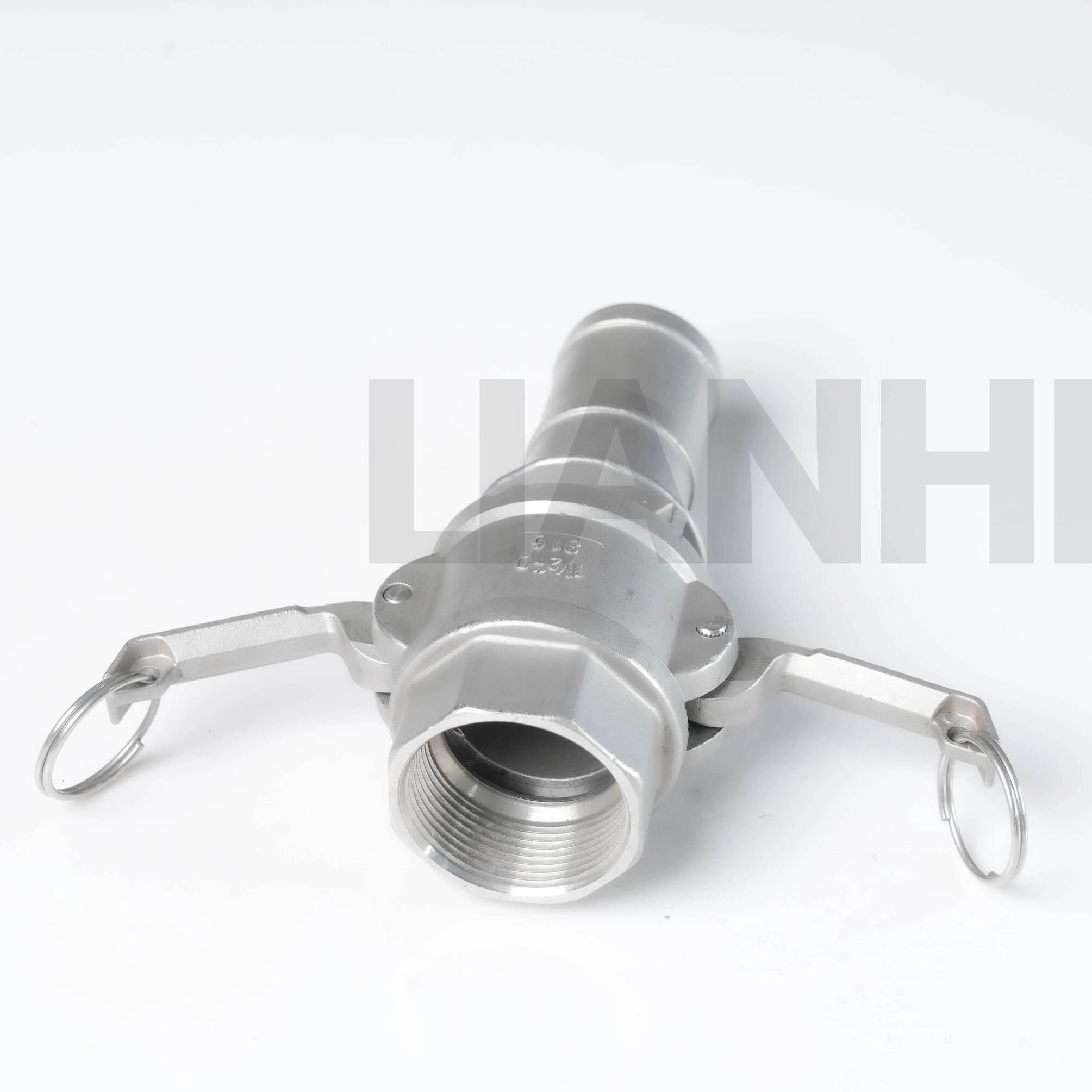

Acoplador rápido tipo C de aço inoxidável higiênico

Descrição do produto

O acoplador rápido higiênico de aço inoxidável tipo C foi projetado para montagem e desmontagem rápida em sistemas de tubulação compatíveis para alimentos, bebidas, produtos farmacêuticos, cosméticos e biotecnologia.

Sua construção em aço inoxidável e superfície interna lisa suportam manuseio higiênico de fluidos e limpeza conveniente. As juntas compatíveis podem ser selecionadas de acordo com o meio do processo, temperatura, pressão e requisitos de limpeza.

Especificações Técnicas

Faixa de tamanho:1/2"–12" (DN15–DN300)

Material:SS316L de aço inoxidável

Tipo de conexão:Conexão rápida tipo C

Padrão referenciado:ISO 2852, sujeito a confirmação dimensional

Pressão de trabalho:Até 10 bar, dependendo do tamanho, junta, temperatura e estrutura de conexão

Materiais de junta disponíveis:EPDM, Silicone e PTFE

Rugosidade da Superfície Interna:Ra ≤0,8 μm

Acabamento de superfície opcional:Eletropolimento; valores mais baixos de Ra disponíveis sujeitos a inspeção e confirmação

Faixa de temperatura indicativa:-40°C a +200°C, dependendo da junta selecionada e das condições de operação

Documentos disponíveis:

• EN 10204 3.1 Certificado de teste de material

• Relatório de rastreabilidade de materiais

• Relatório de inspeção de rugosidade superficial

• Documentação de conformidade da junta, quando aplicável

• Relatório de inspeção de terceiros

Vantagens do produto

1. Montagem e desmontagem rápida

2. Construção resistente à corrosão SS316L

3. Superfície interna lisa para limpeza conveniente

4. Opções de juntas de EPDM, silicone e PTFE

5. Adequado para processos CIP e SIP compatíveis

6. Redução do tempo de manutenção e limpeza

7. Vários tamanhos e acabamentos de superfície disponíveis

8. Rastreabilidade de materiais suportada

Aplicativos

Adequado para aplicações compatíveis em:

• Processamento de laticínios e bebidas

• Cervejarias e linhas de produção de suco

• Equipamento de processamento de alimentos

• Sistemas de produção farmacêutica

• Equipamento de biotecnologia

• Produção de cosméticos e cuidados pessoais

• Sistemas de filtragem, mistura e enchimento

• Tubulações higiênicas gerais de transferência de fluidos

As dimensões da conexão, material da junta, pressão de trabalho, temperatura, condições de vácuo, rugosidade da superfície e processo de limpeza devem ser confirmados antes do pedido.

Instalação e Manutenção

1. Inspecione as superfícies de vedação e a junta antes da montagem.

2. Confirme se todos os componentes usam dimensões compatíveis.

3. Posicione a junta corretamente sem torcer ou extrusar.

4. Fixe a conexão de acordo com o método de montagem especificado.

5. Execute um teste de pressão ou vazamento antes da operação.

6. Inspecione e substitua a junta de acordo com sua condição real, meio do processo, temperatura e ciclos de limpeza.

Local de Origem:Wenzhou, Zhejiang, China
