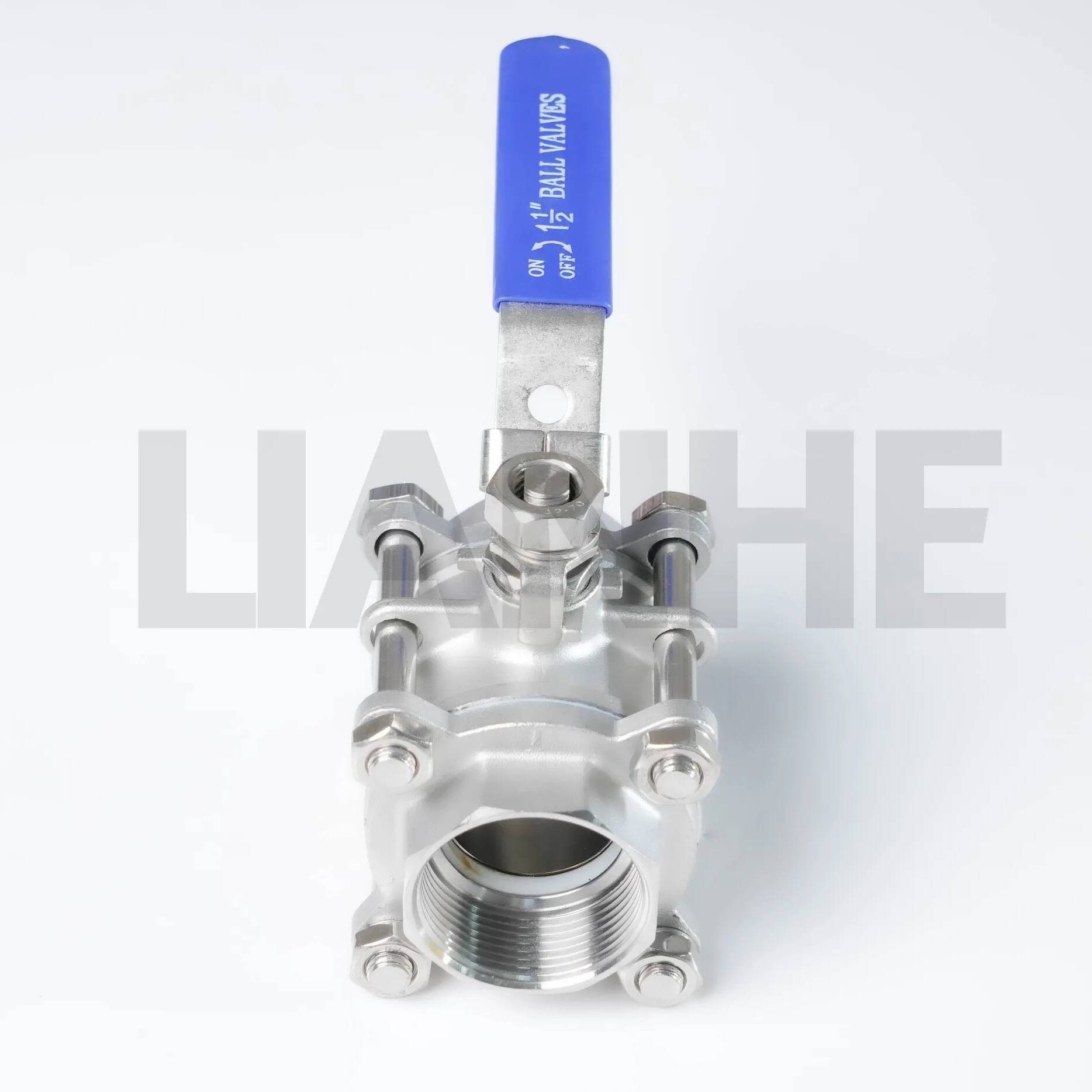

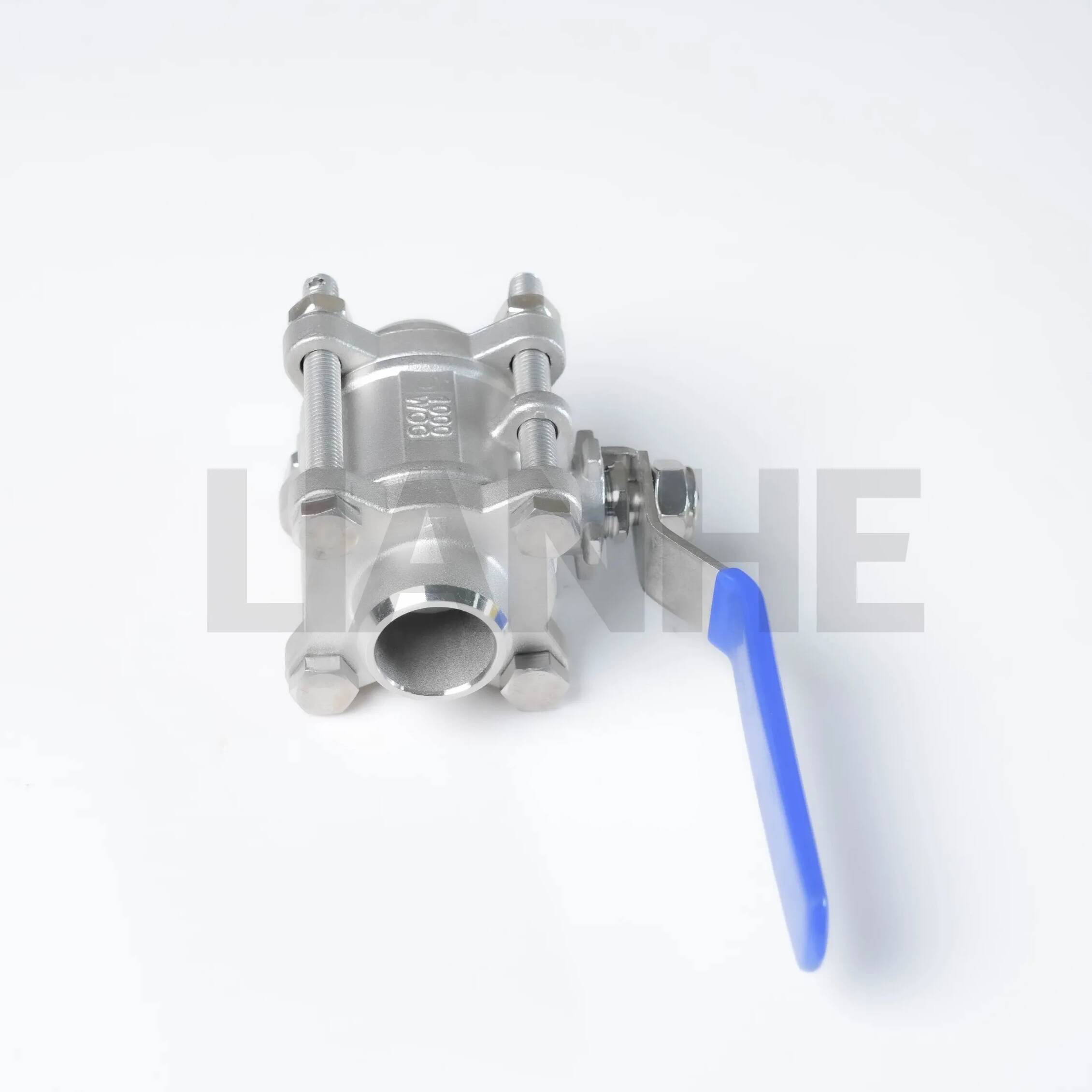

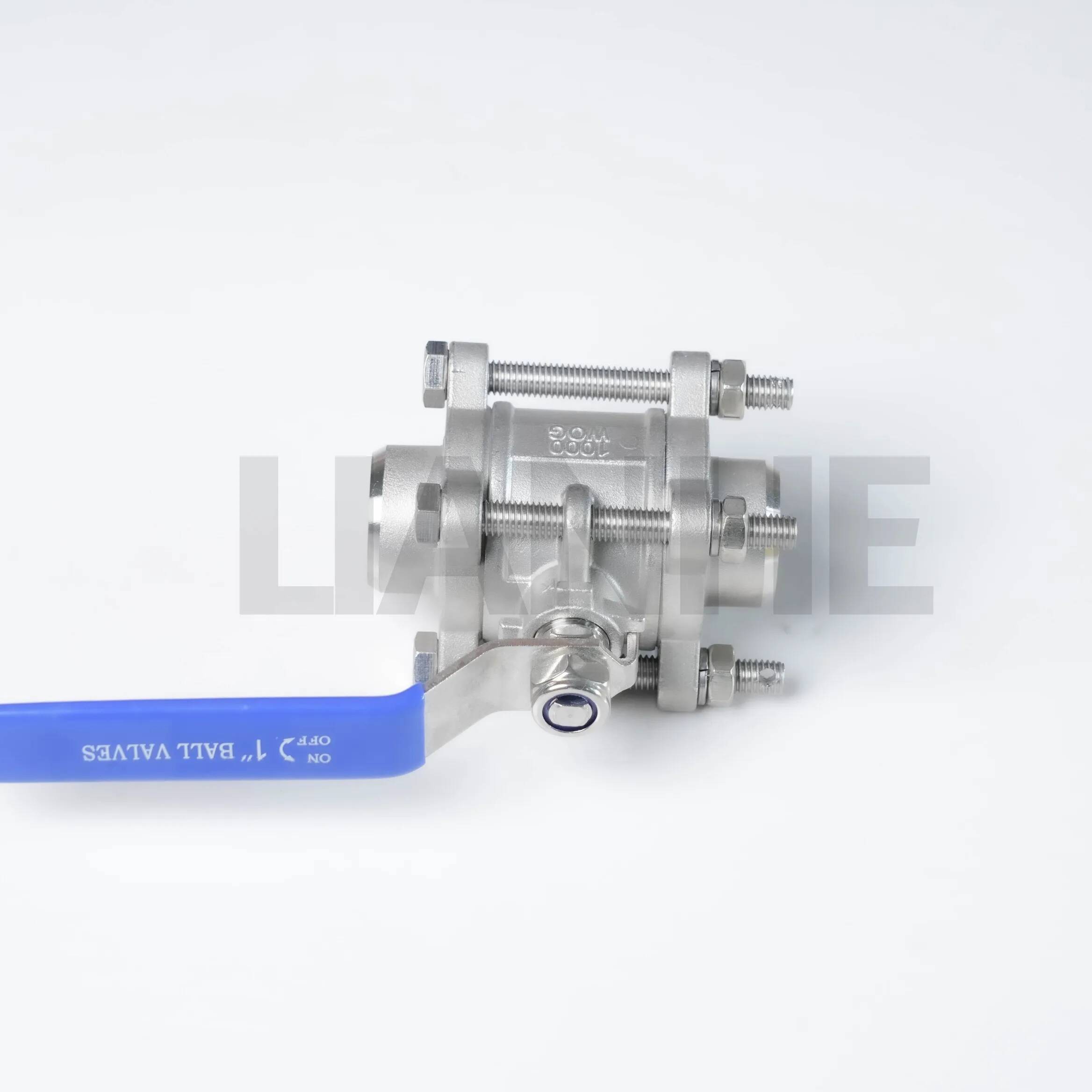

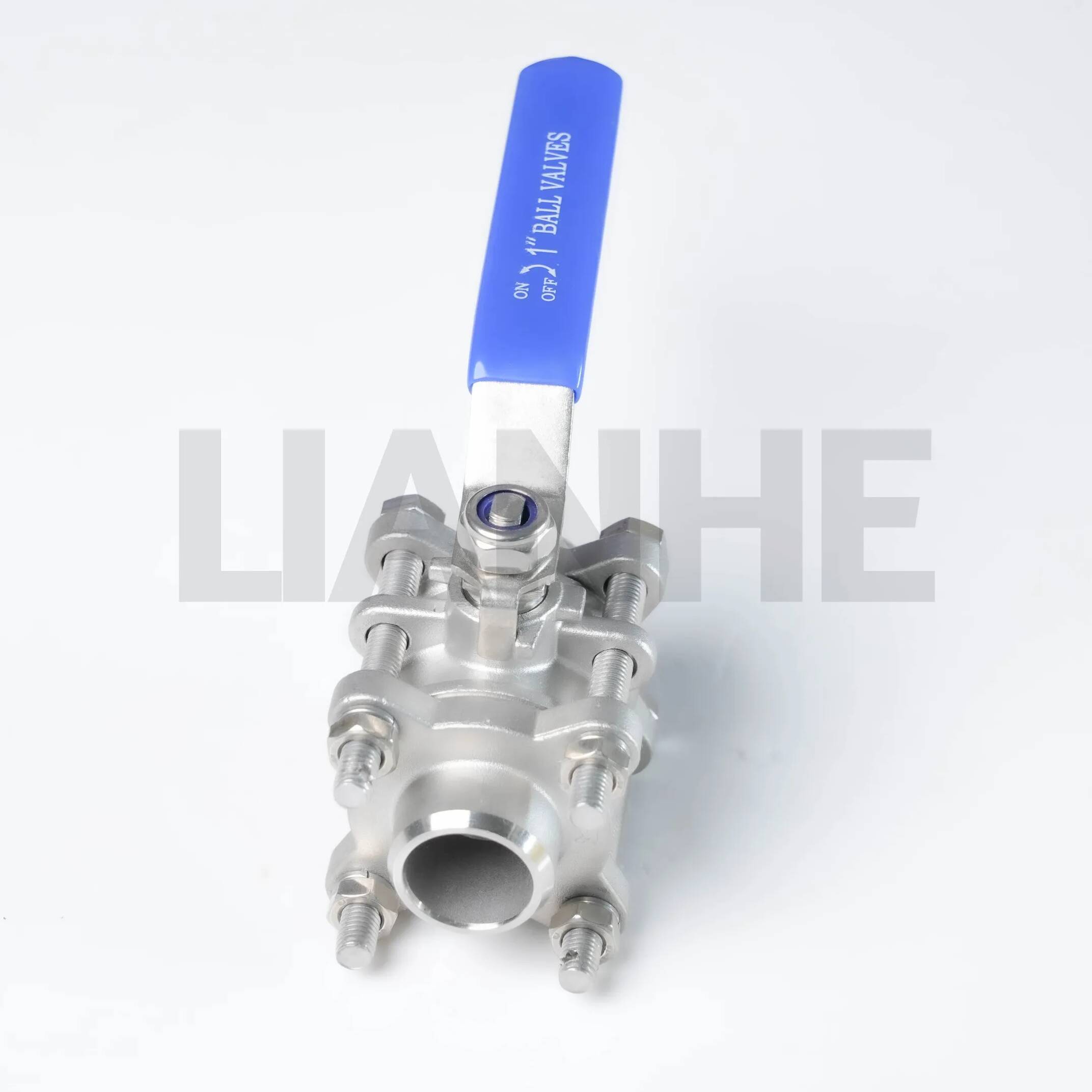

Válvula de esfera de solda de 3 peças de nível industrial para sistemas de alta pressão

Visão geral

A válvula esfera de solda de 3 peças de nível industrial é uma solução robusta de controle de fluxo projetada para sistemas de tubulação industrial de alta pressão e alta temperatura. Construída em aço inoxidável 304 ou 316, esta válvula apresenta um design soldado de três peças com extremidades soldadas (em conformidade com ANSI B16.25), garantindo desempenho livre de vazamentos e fácil manutenção em ambientes agressivos. O design de passagem total minimiza a queda de pressão, enquanto a esfera e a sede usinadas com precisão fornecem vedação à prova de bolhas, tornando-o ideal para aplicações críticas que exigem confiabilidade e durabilidade.

Características

Construção Pesada:

Corpo de três peças com extremidades soldadas de topo (programação 40/80) para integração segura da tubulação, classificado para pressões de trabalho de até 2.500 PSI (aço inoxidável 316) e temperaturas de -46°C a 815°C (assentos metal-metal).

Corpo em aço inoxidável ASTM A312 (304 para uso geral, 316 para meios corrosivos), com limite de escoamento mínimo de 205 MPa e alongamento ≥40% para resistência ao impacto.

Controle de fluxo ideal:

O projeto de passagem total (furo = diâmetro do tubo) atinge valores de Cv 25% maiores que as válvulas de passagem reduzida, reduzindo a turbulência e a perda de energia em sistemas de alto fluxo.

As sedes de PTFE, RPTFE ou metal com metal (sobreposição de estelite) oferecem opções versáteis de vedação, com vedação à prova de bolhas certificada de acordo com os padrões API 598.

Flexibilidade de manutenção:

O design de corpo dividido permite a fácil substituição de componentes internos (esfera, sede, haste) sem desconectar as tubulações, reduzindo o tempo de inatividade em 60% durante a manutenção.

A haste integral à prova de explosão e a mola antiestática (para aplicações de gás) aumentam a segurança e a conformidade com API 6D e ISO 14313.

Conformidade de instalação:

As extremidades soldadas atendem aos padrões ANSI B16.25 e ASME B31.3, adequadas para processos de soldagem GTAW (TIG) e GMAW (MIG) em tubulações críticas.

Disponível nos tamanhos 1/2" a 24" NPS, com configurações personalizadas para aplicações especiais (por exemplo, linhas criogênicas de GNL).

Aplicativo

Ideal para ambientes industriais que exigem controle de fluxo preciso:

Refinarias de petróleo e gás: Controle liga/desliga em oleodutos brutos, linhas de processo de refinaria e sistemas de compressão de gás, em conformidade com NACE MR0175 para serviço de gás ácido.

Geração de energia: Linhas de vapor e água de alimentação de alta pressão em usinas térmicas e nucleares, com aço inoxidável 316 resistindo à corrosão induzida por cloreto em circuitos condensadores.

Processamento Químico: Manuseio de meios agressivos como ácido sulfúrico, hidróxido de sódio e solventes em reatores e colunas de destilação, atendendo aos padrões cGMP para superfícies limpáveis.

Engenharia Marinha: Sistemas de resfriamento de água do mar e tubulação de plataforma offshore, com aço inoxidável 316 resistente à exposição à água salgada e ambientes de alta vibração.

Perguntas frequentes

P: Esta válvula pode ser usada para aplicações de estrangulamento?

UM:Não, as válvulas de esfera são projetadas para controle liga/desliga. Para estrangulamento, considere uma válvula globo ou válvula de controle com interno apropriado.

P: Qual é o procedimento de soldagem recomendado para extremidades de solda de topo?

UM:Utilizar GTAW (TIG) com arame de enchimento 308L/316L, garantindo pré-aquecimento (para paredes espessas) e tratamento térmico pós-soldagem conforme ASME BPVC Seção IX.

P: Com que frequência a sede deve ser inspecionada em aplicações de meios abrasivos?

UM:Inspeção visual mensal via boroscópio; substitua as sedes se forem detectados sinais de desgaste (por exemplo, arranhões, erosão) para manter a integridade do fechamento.

P: Existem designs à prova de fogo disponíveis para meios inflamáveis??

UM:Sim, construção opcional à prova de fogo (em conformidade com API 607) com gaxeta de grafite e sedes metal-metal para sistemas de desligamento de emergência em plantas petroquímicas.
