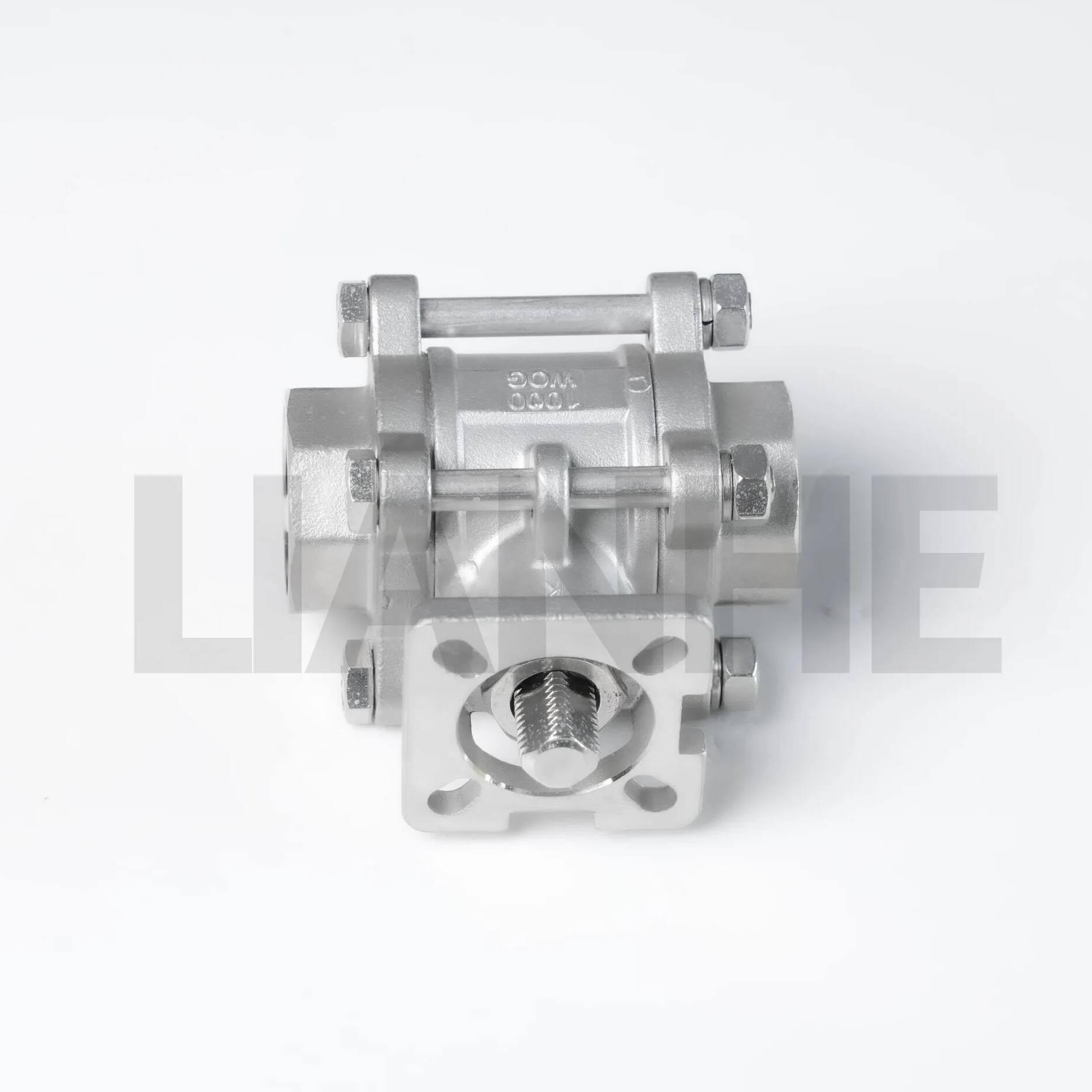

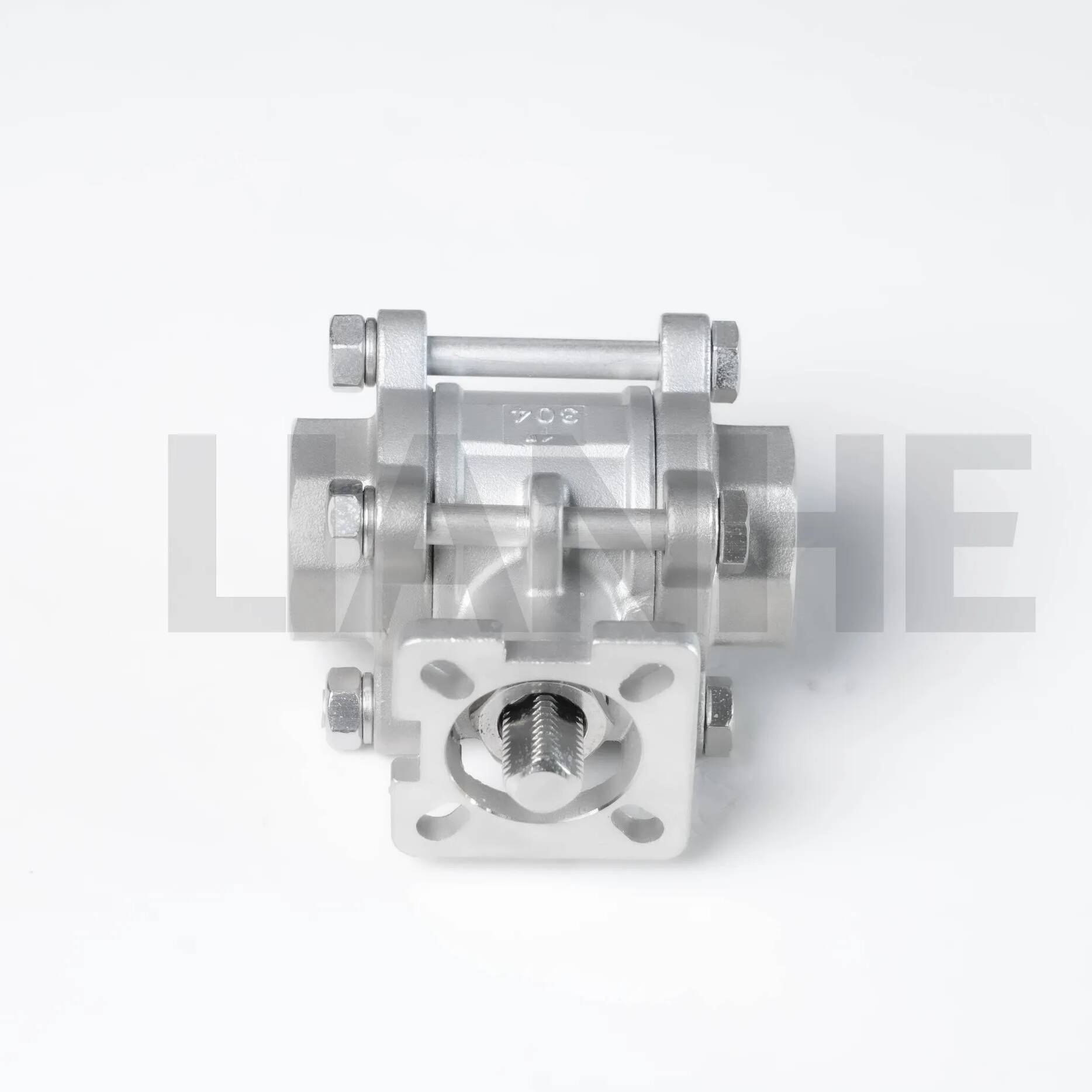

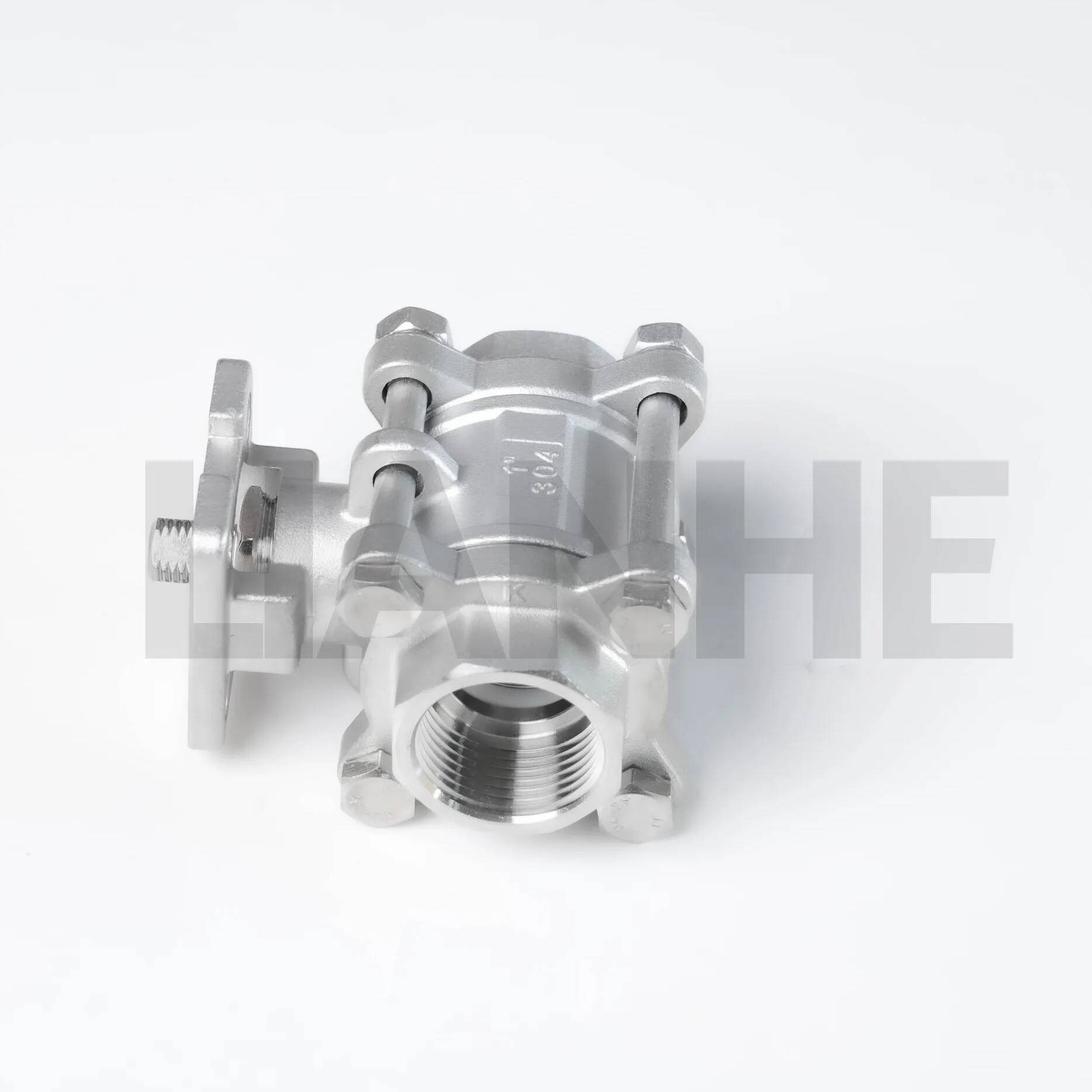

Válvula de esfera de rosca de aço inoxidável de 3 peças em conformidade com ISO 5211 com plataforma

Visão geral

A válvula esfera de rosca de aço inoxidável de 3 peças com plataforma em conformidade com ISO 5211 é uma solução versátil de controle de fluxo projetada para fácil automação e manutenção em sistemas industriais e comerciais. Construída em aço inoxidável 316, esta válvula apresenta um corpo de três peças, roscas NPT (ANSI B1.20.1) e uma plataforma de montagem ISO 5211 integral, permitindo a fixação direta do atuador para operação remota ou automatizada.

Características

Design modular de três peças:

A construção de corpo dividido permite a substituição rápida de componentes internos (esfera, sede, haste) sem desconectar os tubos, reduzindo o tempo de inatividade para manutenção em 70%.

A plataforma ISO 5211 (padrão de montagem: F03-F05) elimina placas adaptadoras, compatíveis com atuadores elétricos, pneumáticos ou hidráulicos para operação de um quarto de volta de 90°.

Vedação de alto desempenho:

As sedes de PTFE ou metal com metal (revestimento de estelite) fornecem vedação à prova de bolhas (API 598) em temperaturas que variam de -46°C a 815°C, dependendo do material da sede.

O projeto de passagem total (furo = diâmetro do tubo) minimiza a queda de pressão, alcançando valores de Cv 20% maiores do que válvulas comparáveis ​​de passagem reduzida.

Benefícios da conexão rosqueada:

Roscas macho/fêmea NPT para fácil instalação em sistemas existentes, compatíveis com tubos de aço, cobre e plástico, com selante de rosca opcional para maior resistência a vazamentos.

A espessura reforçada do corpo nas junções das roscas (padrão 1,3x) suporta forças de alto torque do atuador sem deformação.

Materiais e Conformidade:

Corpo em aço inoxidável 316 (ASTM A316) com superfície passivada, em conformidade com FDA 21 CFR Parte 177 para contato com alimentos e NACE MR0175 para serviço com gases ácidos.

Classificação de pressão: 1.500 PSI (316), faixa de temperatura: -40°C a 260°C (sede RPTFE), adequada para diversos meios industriais.

Aplicativo

Ideal para ambientes automatizados e com muita manutenção:

Controle de Processo: Regulação remota de vazão em plantas químicas, com atuadores elétricos permitindo integração com sistemas PLC para modulação precisa de vazão.

Alimentos e Bebidas: Aplicações sanitárias em cervejarias e laticínios, com sedes em aço inoxidável 316 e PTFE atendendo aos padrões sanitários 3-A para sistemas de limpeza no local (CIP).

Tratamento de Água: Válvulas de corte automatizadas em sistemas de filtração e plantas de osmose reversa, com plataforma ISO facilitando a rápida substituição do atuador durante a manutenção.

Apoio Terrestre Aeroespacial: Linhas de combustível e hidráulicas em instalações de manutenção de aeronaves, com aço inoxidável 316 resistindo ao combustível de aviação e à corrosão do fluido de degelo.

Perguntas frequentes

P: Qual torque do atuador é necessário para uma válvula de 2"?

UM:Normalmente 20-30 N·m para operação manual; consulte a folha de dados da válvula para recomendações de torque do atuador com base na viscosidade do meio.

P: A plataforma pode ser removida para operação manual?

UM:Não, a plataforma é parte integrante do corpo da válvula; use uma alavanca ou volante (incluído) para controle manual quando os atuadores não estiverem instalados.

P: Como garantir o alinhamento do atuador com a plataforma ISO?

UM:Use uma chave dinamométrica para apertar os parafusos do atuador com um torque de 15-20 N·m, garantindo o paralelismo entre a plataforma e a face de montagem do atuador.

P: Os atuadores à prova de explosão estão disponíveis?

UM:Sim, selecione atuadores com certificação ATEX/IECEx para uso em atmosferas explosivas Zona 1, compatíveis com a interface ISO 5211 da nossa válvula.
