Acoplamento de rosca macho de crimpagem de anel de aço inoxidável

Especificações Técnicas

Faixa de tamanho:1/4"–4" (DN10–DN100)

Espessura da parede:0,6–2,0 mm

Padrões Aplicáveis:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN e ASME

Materiais Disponíveis:
0Cr18Ni9, SS304, S30408, SUS304, 1.4301;
0Cr17Ni12Mo2, SS316, SUS316;
SS304L, S30403, 1.4306;
SS316L, S31603, 1.4404.

Materiais do anel de vedação:CIIR, EPDM, PTFE e NBR

Conexão de soquete:Conexão de crimpagem de anel

Opções de tópico:NPT e BSP, incluindo BSPP e BSPT

Pressão Nominal:PN16

Pressão de teste hidrostático:2,5MPa

Pressão de teste de hermeticidade:1,05MPa

Processo de fabricação:Formado mecanicamente a partir de tubos de aço inoxidável

Tratamentos de Superfície:Polimento vibratório, polimento magnético e decapagem

Marcação do produto:LOGO –OD – W.T.–Material. Logotipos de clientes e marcações personalizadas de produtos podem ser fornecidos de acordo com requisitos específicos.

Embalagem padrão:Sacos plásticos, caixas de exportação e caixas de madeira

Certificados:GB/T 19001-2016, ISO 9001:2015, CE e licença sanitária

Marca:LIANHE

Mídia aplicável:Água potável, água fria, água quente, águas residuais, água industrial, petróleo, gás e outros meios compatíveis.

Aplicações de produtos

Os acessórios de crimpagem de anel de aço inoxidável LIANHE são adequados para projetos de engenharia, navios, edifícios comerciais, edifícios residenciais, hospitais, hotéis, instalações de proteção ambiental, sistemas de aquecimento e instalações de ar condicionado.

Os acessórios podem ser aplicados em vários sistemas de tubulação, incluindo sistemas de abastecimento de água, sistemas de tubulação de gás, sistemas de água potável direta, tubulações de proteção ambiental, sistemas de vapor, tubulações de aquecimento, sistemas de ar condicionado, sistemas de água industrial e outras aplicações de transporte de fluidos compatíveis.

A adequação real da conexão deve ser confirmada de acordo com a pressão operacional, temperatura de trabalho, meio transportado, material do anel de vedação, padrão de rosca e ambiente de instalação.

Vantagens do produto

1. Alta resistência mecânica

2. Excelente resistência à corrosão

3. Longa vida útil operacional

4. Baixa resistência ao fluxo de fluido

5. Boa vibração e resistência sísmica

6. Conexão confiável e estável

7. Construção amiga do ambiente

8. Instalação rápida e conveniente

9. Adequado para instalação oculta ou embutida

10. Baixo custo geral de instalação e manutenção

11. Boa resistência ao desgaste

12. Higiênico e adequado para sistemas de água

13. Desempenho de vedação confiável com risco reduzido de vazamento

O método de conexão por crimpagem de anel permite uma instalação rápida sem extensos trabalhos de soldagem. Quando instalada usando as ferramentas e procedimentos corretos, a conexão proporciona uma conexão mecânica estável e um desempenho de vedação confiável.

Teste e Inspeção

Os testes de produtos disponíveis incluem:

• Teste de pressão hidrostática

• Teste de hermeticidade

• Teste de pressão de trabalho

• Teste de pressão negativa

• Teste de retirada

• Teste de ciclagem de temperatura para água fria e quente

• Teste de flexão hidrostática e torção

• Teste de vibração hidrostática

• Teste de impacto hidrostático

A inspeção de entrega abrange a verificação da matéria-prima, condição da superfície, dimensões do produto, desempenho da pressão hidrostática, estanqueidade, marcação e embalagem.

Relatórios e certificados de inspeção de fábrica

Relatórios de inspeção e documentos de apoio à qualidade podem ser fornecidos de acordo com os requisitos confirmados do produto e do pedido, incluindo:

• EN 10204 3.1 Certificado de teste de material

• Certificado de inspeção de matéria-prima

• Relatório de Ensaios Radiográficos, quando aplicável

• Relatório de teste de vedação hidráulica

• Relatório de inspeção de rosca

• Relatório de inspeção de terceiros

• Outros documentos de inspeção específicos do projeto

A disponibilidade dos documentos e o escopo da inspeção necessária devem ser confirmados antes de fazer um pedido.

Faixa de temperatura aplicável de juntas correspondentes:-20°C a +110°C

A faixa de temperatura real depende do material da junta selecionado, do meio transportado, da pressão operacional e das condições de serviço.

Controle de qualidade do produto

A LIANHE realiza a inspeção da linha de produção e a inspeção final durante todo o processo de fabricação. Os produtos são verificados antes da entrega para garantir que seus materiais, dimensões, superfícies, conexões e desempenho de vedação atendam aos requisitos confirmados do pedido.

Os principais procedimentos de controle de qualidade incluem:

1. Inspecionar o diâmetro externo, a espessura da parede e o tipo de material das matérias-primas recebidas.

2. Verificação do comprimento e condição final das matérias-primas após o corte.

3. Inspecionar as dimensões do soquete, o diâmetro externo e a espessura da parede após a conformação mecânica.

4. Verificação das dimensões da solda e da qualidade da superfície após a soldagem e conformação.

5. Inspecionar a superfície, dimensões e estrutura do soquete após o tratamento térmico.

6. Verificação da qualidade da superfície após polimento, decapagem ou outro tratamento de superfície.

7. Realização de testes de pressão hidráulica e estanqueidade de acordo com os requisitos de inspeção aplicáveis.

8. Verificação de marcações de produtos, quantidades, embalagens e informações do pedido antes do envio.

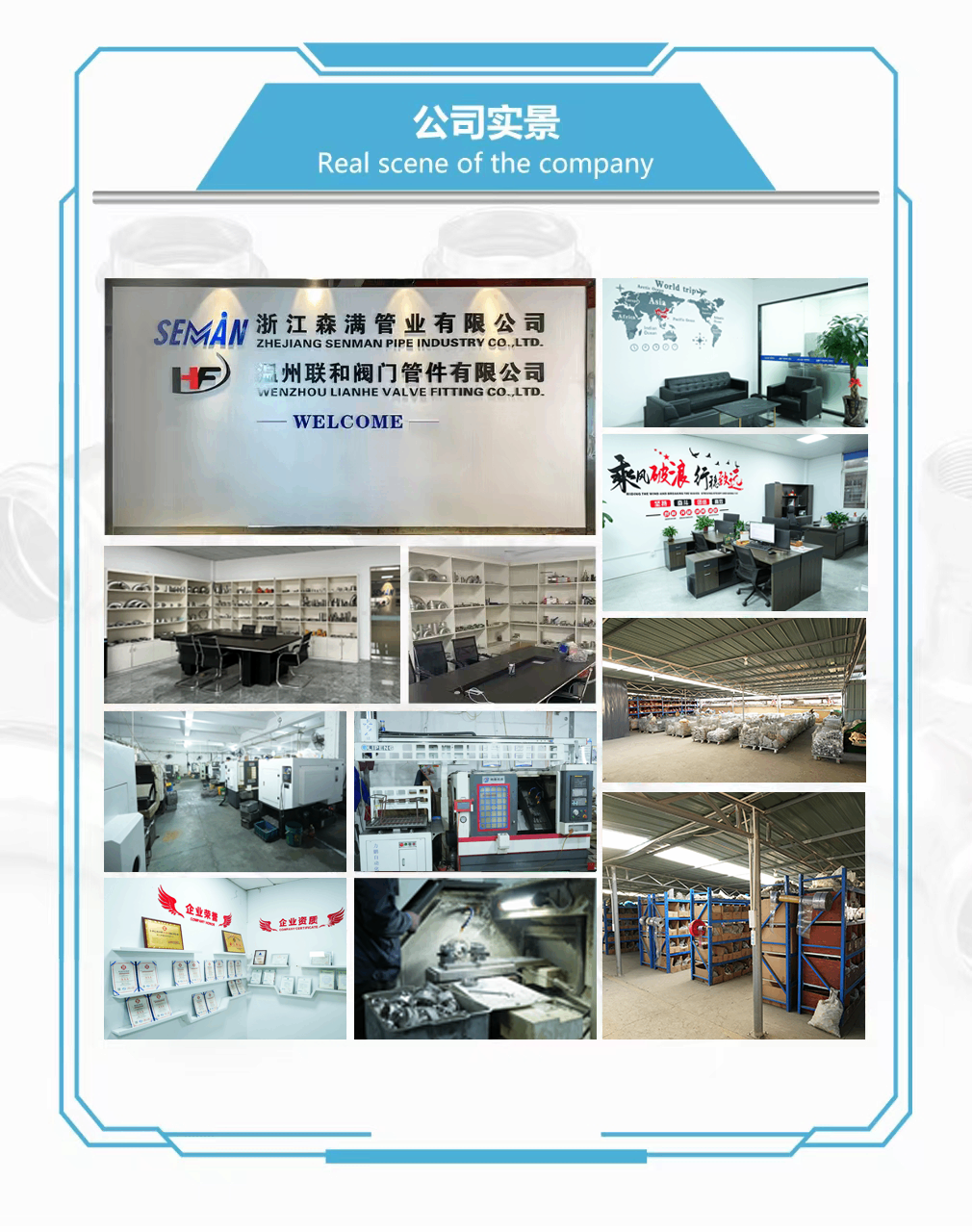

Equipamento de produção

Nossas instalações de fabricação estão equipadas com cinco linhas de produção automáticas de soldagem de tubos, duas máquinas de corte a laser, cinco máquinas de polimento vibratório, duas máquinas de polimento magnético, cinco unidades de estanqueidade e testes hidráulicos, três máquinas de conformação, três máquinas de ranhurar, duas máquinas de perfuração, dez tornos CNC e seis máquinas de nivelamento de extremidades.

Equipamentos de produção adicionais incluem duas máquinas de hidroformação verticais, duas máquinas de hidroformação tipo estrutura, dez máquinas de dobra de tubos, oito máquinas automáticas de soldagem por arco de argônio, quatro máquinas de trefilação hidráulica, quatro puncionadeiras hidráulicas de alta velocidade, duas máquinas de marcação a laser, duas unidades de embalagem e outros equipamentos de fabricação e inspeção relacionados.

Código HS: 7307230000

Termos de pagamento e envio

Condições de pagamento:Um depósito de 30% T/T é exigido antecipadamente, com o saldo restante de 70% T/T pago antes da entrega. Acordos de pagamento específicos podem ser discutidos de acordo com o pedido.

Os pagamentos podem ser feitos por T/T, Western Union, PayPal e outros métodos de pagamento mutuamente acordados.

Termos comerciais disponíveis:EXW, FOB, CFR, CIF, DDP e DDU

Os produtos podem ser transportados por via marítima, aérea, terrestre ou serviço expresso internacional de acordo com a quantidade do pedido, destino, cronograma de entrega e requisitos do cliente.

Quantidade mínima de pedido:Normalmente de 5 a 10 peças, dependendo do produto, tamanho e disponibilidade de estoque atual.

Produtos padrão e tamanhos comumente solicitados podem estar disponíveis em estoque. As quantidades em estoque e a disponibilidade de entrega imediata devem ser confirmadas no momento da solicitação de orçamento.

Amostras grátis:Amostras podem ser fornecidas gratuitamente para testes de produtos e avaliação de qualidade. O custo da entrega expressa internacional é normalmente pago pelo destinatário.

Tempo de cotação:Normalmente dentro de três horas úteis após receber as especificações completas do produto e os requisitos de quantidade.

Prazo de entrega:Aproximadamente 3–7 dias para tamanhos normais disponíveis em estoque. As ordens de produção normalmente requerem aproximadamente 25 dias, dependendo do produto, quantidade, requisitos de personalização e programação de fábrica.

Validade da cotação:Normalmente de 3 a 7 dias, sujeito aos preços das matérias-primas e às condições de mercado.

Serviço Pós-Venda

Nosso período padrão de garantia de qualidade do produto é de um ano. Se ocorrer um problema de qualidade relacionado à fabricação confirmado durante o período de garantia, nossa equipe investigará o problema e fornecerá uma solução técnica ou pós-venda adequada.

Os clientes devem fornecer o modelo do produto, número do pedido, condições de instalação, pressão de trabalho, temperatura operacional, meio transportado e fotos ou vídeos relevantes para auxiliar na avaliação técnica.

Nossos serviços

1. Amplo conhecimento dos mercados internacionais e capacidade de suportar diferentes requisitos técnicos e comerciais.

2. Fabricação direta em nossas próprias instalações de produção em Wenzhou, China.

3. Uma experiente equipe técnica e de produção dedicada a manter a qualidade consistente do produto.

4. Sistemas eficazes de produção e controle de custos projetados para fornecer preços de fábrica competitivos.

5. Ampla experiência na fabricação, gerenciamento de qualidade e vendas internacionais de acessórios de pressão em aço inoxidável.

Local de Origem:Wenzhou, China
