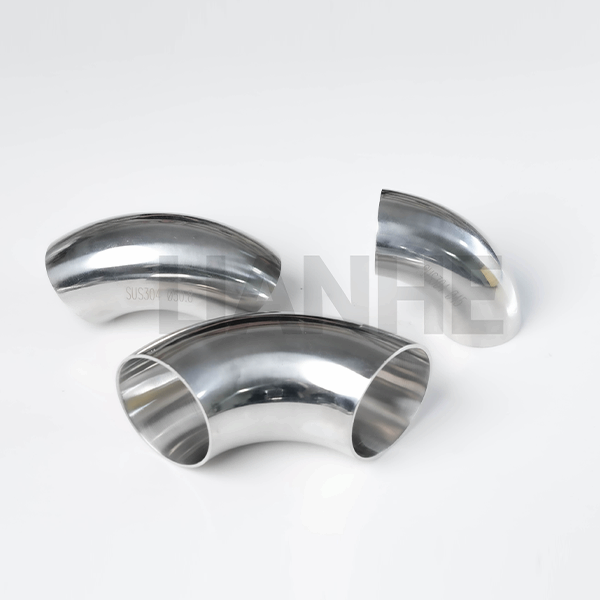

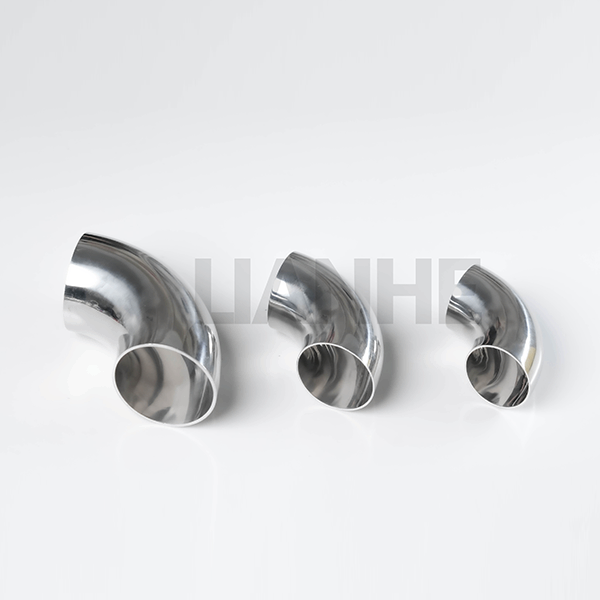

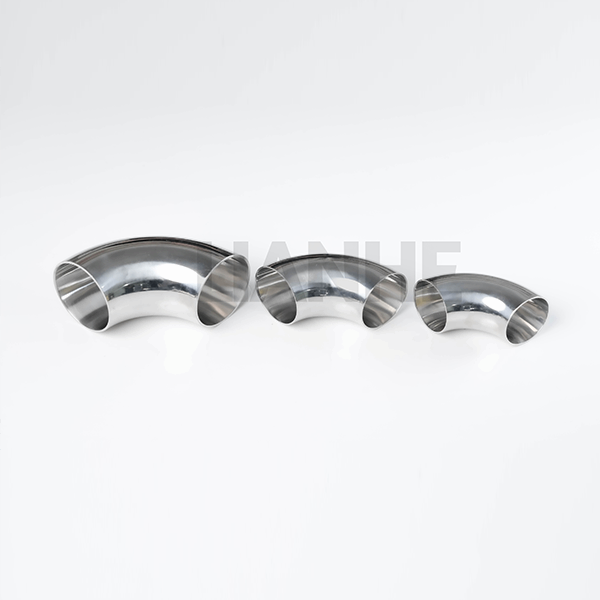

Cotovelo sanitário DIN 90DEG em aço inoxidável

Especificações Técnicas

Faixa de tamanho:1/2"–12" (DN15–DN300)

Espessuras de parede disponíveis:1,2 mm, 1,5 mm, 1,65 mm, 2,0 mm, 2,8 mm, 3,0 mm e 4,0 mm

A espessura da parede varia de acordo com o tamanho selecionado, padrão dimensional, método de conexão e requisitos do projeto.

Materiais Disponíveis:SS304, SS316, SS304L e SS316L

Padrões Aplicáveis:3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 e JIS G 3447

Configurações disponíveis:Tipo Longo e Tipo Curto

Opções de conexão:Extremidade de solda e extremidade de fixação

Marcação do produto:LOGOTIPO – Tamanho – Material – Padrão. Logotipos de clientes, marcas próprias, informações de lote e outras marcações personalizadas podem ser aplicadas de acordo com requisitos específicos.

Tratamento de Superfície:Polimento de espelho interno e externo, grão até 320

Embalagem padrão:Plástico bolha ou embalagens plásticas, caixas de exportação, proteção de sacos de tecido e caixas de madeira

Certificados:GB/T 19001-2016, ISO 9001:2015 e documentação CE para produtos aplicáveis

Marca:LIANHE

Código HS: 7307290000

Local de Origem:Wenzhou, Zhejiang, China

O tamanho final, espessura da parede, classe do material, tipo de conexão, padrão dimensional e acabamento superficial devem ser confirmados de acordo com a aplicação pretendida e os requisitos do sistema de tubulação.

Mídia Aplicável

Os produtos podem ser usados ​​com meios higiênicos e de qualidade alimentar compatíveis, incluindo:

• Água potável

• Leite e produtos lácteos

• Cerveja

• Bebidas

• Produtos alimentares líquidos

• Outros meios de processo sanitário compatíveis

Antes de fazer o pedido, os clientes devem confirmar a compatibilidade do tipo de aço inoxidável com o meio transportado, temperatura operacional, pressão do sistema, produtos químicos de limpeza e procedimentos de higienização.

Para aplicações de laticínios, bebidas, produtos farmacêuticos, biotecnologia, processamento de alimentos ou outras aplicações de alta pureza, pode ser necessária rastreabilidade adicional de materiais, documentação de superfície, inspeção ou certificação.

Áreas de aplicação

Os produtos podem ser usados ​​em uma variedade de sistemas higiênicos de processamento e transferência de fluidos, incluindo:

• Sistemas de água potável

• Dutos de processamento de laticínios

• Sistemas de fabricação de cerveja e produção de cerveja

• Equipamento de processamento de bebidas

• Linhas de produção de alimentos líquidos

• Instalações de processamento de alimentos

• Sistemas de processamento farmacêutico

• Instalações de biotecnologia

• Equipamento de produção de cosméticos

• Sistemas de tubulação limpos no local

• Tanques sanitários e equipamentos de processamento

• Aplicações gerais de transferência de fluidos higiênicos

A configuração final do produto deve ser selecionada de acordo com o padrão dimensional aplicável, espaço de instalação disponível, método de conexão, condições de trabalho e componentes correspondentes da tubulação.

Vantagens do produto

1. Excelente resistência à corrosão e oxidação

2. Longa vida útil operacional

3. Superfície interna lisa com baixa resistência ao fluxo

4. Construção em aço inoxidável durável e reciclável

5. Instalação e manutenção convenientes

6. Custos gerais de instalação e operação reduzidos

7. Construção higiênica para aplicações sanitárias compatíveis

8. Configurações de tipo longo e curto disponíveis

9. Opções de conexão de extremidade soldada e de fixação

10. Vários tipos de aço inoxidável e padrões dimensionais disponíveis

11. Superfícies internas e externas polidas com espelho

12. Marcações e embalagens personalizadas suportadas

Uma superfície interna lisa ajuda a reduzir o acúmulo de resíduos do processo e torna a limpeza de rotina mais conveniente. Isto suporta aplicações onde a pureza e a limpeza do produto são importantes.

O desempenho higiênico real depende de todo o sistema de tubulação, incluindo geometria do produto, rugosidade da superfície, qualidade da solda, materiais de vedação, condições de drenagem, procedimentos de instalação e processos de limpeza.

Padrões Dimensionais

Os padrões dimensionais disponíveis incluem 3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 e JIS G 3447.

Esses padrões podem usar diferentes diâmetros externos, espessuras de parede, dimensões de conexão, tolerâncias e estruturas de vedação. Produtos fabricados de acordo com padrões diferentes podem não ser diretamente intercambiáveis, mesmo quando seus tamanhos nominais pareçam semelhantes.

Os clientes devem fornecer o padrão exato exigido, o tamanho, a espessura da parede, as dimensões da conexão e as informações dos componentes correspondentes ao solicitar uma cotação.

Para projetos de substituição ou manutenção são recomendados desenhos técnicos ou amostras físicas para verificar a compatibilidade com o sistema de tubulação existente.

Opções de conexão

Conexão de extremidade soldada

A opção de extremidade soldada foi projetada para integração permanente em um sistema de tubulação de aço inoxidável compatível. Os procedimentos de soldagem, materiais de enchimento, controle de calor, preparação de superfície e tratamento pós-soldagem devem ser selecionados de acordo com o tipo de aço inoxidável e os requisitos sanitários aplicáveis.

Conexão de extremidade de fixação

A opção de extremidade de fixação suporta montagem, desmontagem, inspeção, limpeza e manutenção convenientes. Grampos, anilhas e juntas sanitárias compatíveis devem ser selecionados de acordo com o padrão dimensional aplicável, temperatura operacional, pressão do sistema e meio transportado.

Tratamento de superfície

As superfícies internas e externas podem ser polidas espelhadas usando um processo especificado até grão 320.

Uma superfície polida ajuda a melhorar a limpeza, a aparência, a resistência à corrosão e ao acúmulo de resíduos do processo.

Se um projeto exigir uma rugosidade superficial específica, o valor Ra necessário e o local de medição deverão ser indicados separadamente. A designação do grão por si só não garante um valor fixo de Ra.

Polimento adicional, passivação, limpeza ou inspeção de superfície podem ser organizados de acordo com os requisitos do projeto.

Marcação do produto

As marcações padrão do produto podem incluir:

• Logotipo daLIANHE

• Tamanho do produto

• Classe de material de aço inoxidável

• Padrão dimensional aplicável

• Informações de lote ou rastreabilidade, quando necessário

Logotipos de clientes, marcas próprias, números de projetos, números de calor e outras marcações personalizadas podem ser aplicados de acordo com os requisitos confirmados do pedido.

Inspeção de entrega

Os produtos são inspecionados antes do envio. A inspeção de entrega padrão cobre:

• Classe de material de aço inoxidável

• Diâmetro externo e espessura da parede

• Dimensões e tolerâncias do produto

• Dimensões da extremidade de solda ou da extremidade de fixação

• Condição da superfície interna e externa

• Aparência da solda, quando aplicável

• Teste hidrostático, quando necessário

• Marcações do produto

• Quantidades e embalagens

Itens de inspeção adicionais podem ser organizados de acordo com o padrão aplicável, a aplicação pretendida e os requisitos do cliente.

Relatórios e certificados de inspeção de fábrica

Relatórios de inspeção e documentos de apoio à qualidade podem ser fornecidos de acordo com as especificações confirmadas e requisitos do pedido, incluindo:

• EN 10204 3.1 Certificado de teste de material

• Certificado de inspeção de matéria-prima

• Relatório de Ensaios Radiográficos, quando aplicável

• Relatório de Teste Hidráulico, quando aplicável

• Relatório de inspeção dimensional

• Relatório de inspeção de acabamento superficial

• Relatório de inspeção de terceiros

• Outros documentos de qualidade específicos do projeto

O escopo de inspeção exigido, a proporção de testes, o tipo de documento, a documentação de acabamento superficial e os arranjos de testemunhas de terceiros devem ser confirmados antes da produção.

Embalagem

Cada produto é protegido com plástico bolha ou embalagem plástica para reduzir a exposição à poeira, umidade, arranhões e contaminação da superfície.

Os produtos são então embalados em caixas de exportação, envoltos em sacos de tecido quando necessário e consolidados em caixas de madeira para transporte internacional.

Caixas personalizadas, logotipos de clientes, etiquetas, códigos de barras, embalagens de paletes e outros arranjos de embalagens para exportação podem ser fornecidos de acordo com requisitos confirmados.

Condições de pagamento

Nosso prazo de pagamento padrão é um depósito de 30% T/T pago antecipadamente, com o saldo restante de 70% T/T pago antes da entrega. Acordos de pagamento específicos podem ser discutidos de acordo com o valor do pedido e as condições de cooperação.

Os métodos de pagamento disponíveis incluem:

• Transferência bancária T/T

• Western Union

• PayPal

• Outros métodos de pagamento mutuamente acordados

Termos de envio

Termos comerciais disponíveis:EXW, FOB, CFR, CIF, DDP e DDU

Os produtos podem ser entregues por frete marítimo, aéreo, terrestre ou serviço expresso internacional.

O método de envio pode ser selecionado de acordo com a quantidade do pedido, volume do pacote, destino, cronograma de entrega necessário e orçamento de transporte.

Quantidade mínima de pedido e estoque

Quantidade mínima de pedido:Normalmente de 5 a 10 peças, dependendo da especificação do produto e do estoque atual.

Mantemos estoque para muitos produtos regulares e tamanhos comumente solicitados. Os produtos selecionados podem ter até 5.000 peças disponíveis. Como os níveis de estoque mudam continuamente, as quantidades reais e a disponibilidade para entrega imediata devem ser reconfirmadas ao solicitar uma cotação.

Marca:LIANHE
Local de Origem:Wenzhou, Zhejiang, China
