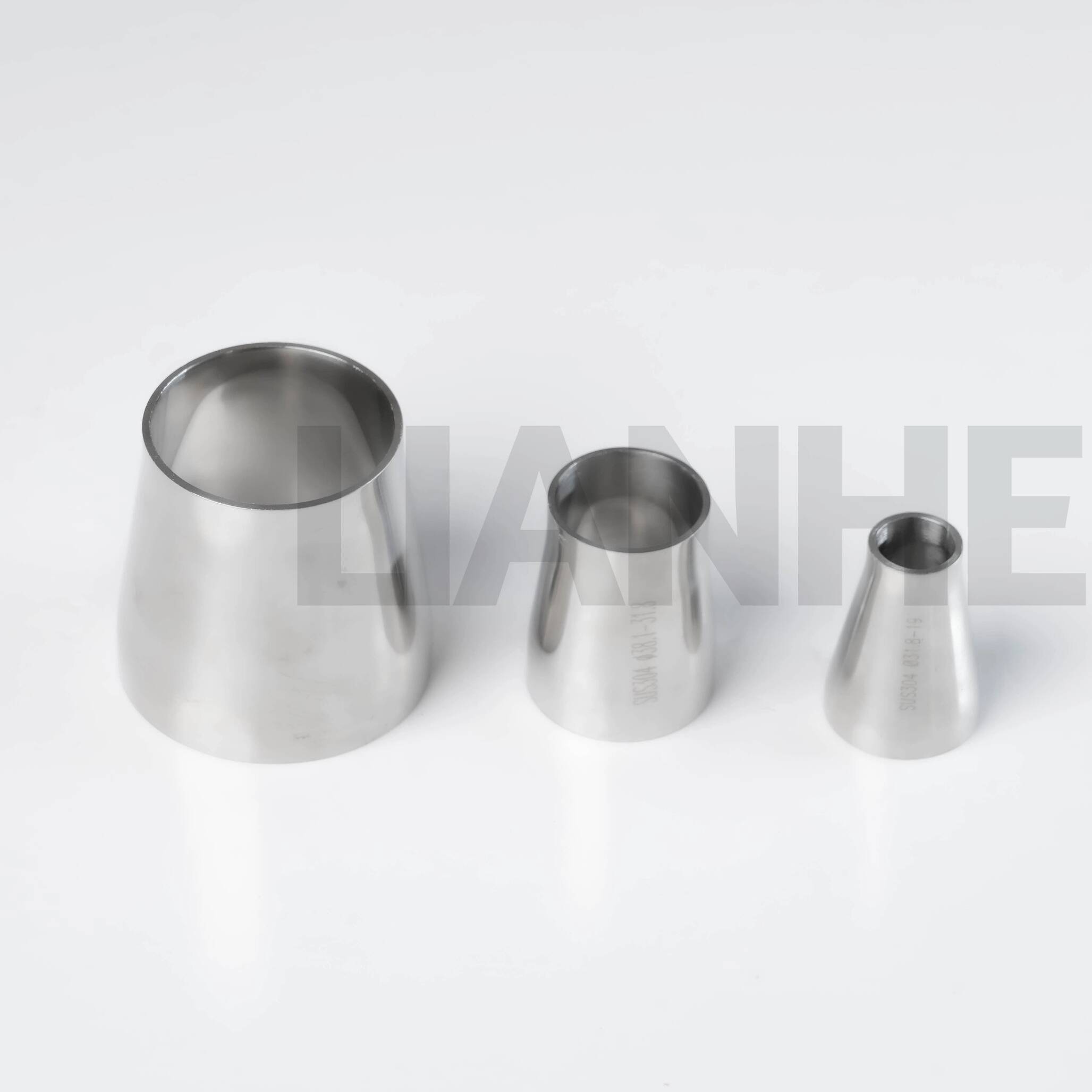

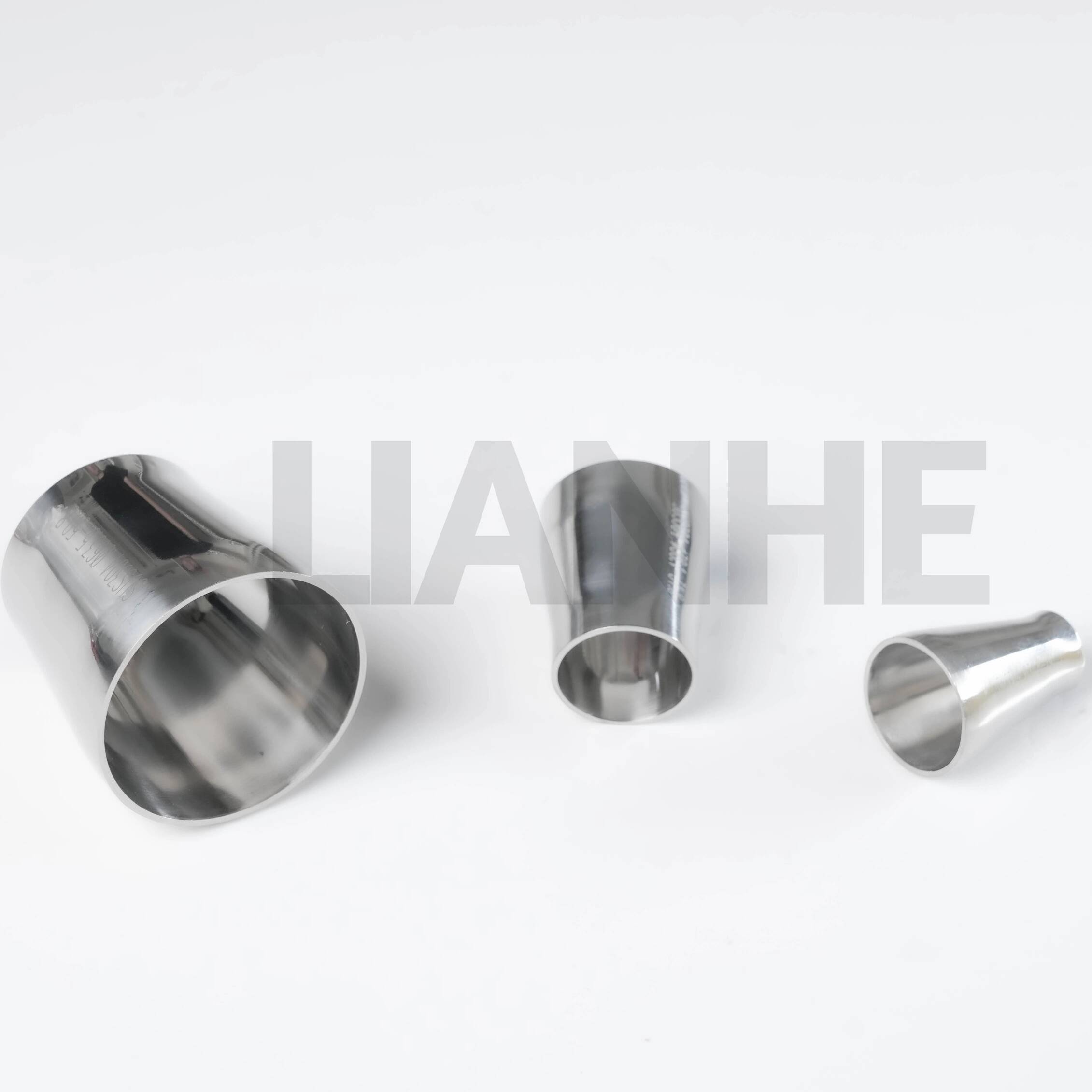

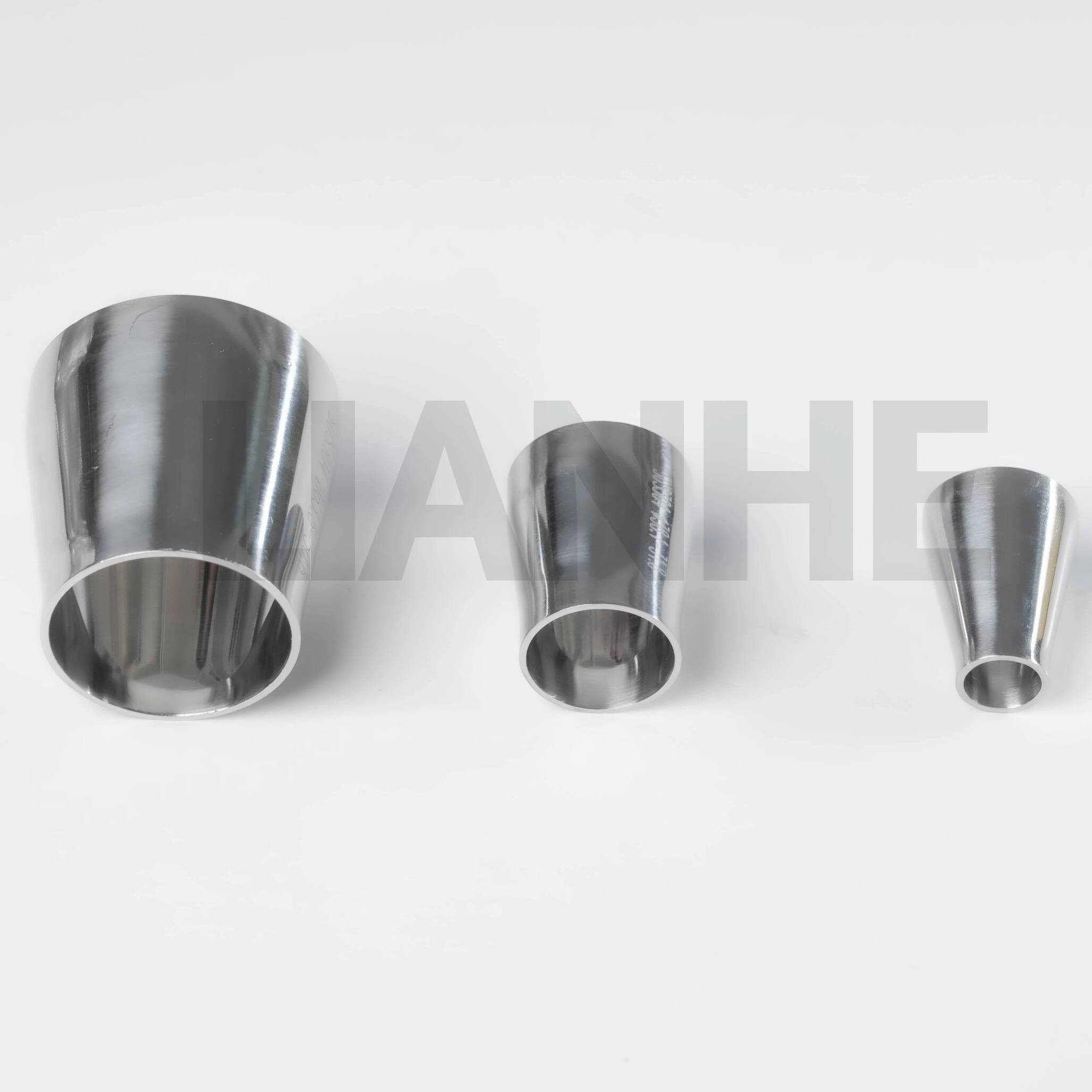

Redutor Sanitário de Aço Inoxidável

Especificações Técnicas

Faixa de tamanho:1/2" × 1/4" a 6" × 4" (DN15 × DN8 a DN150 × DN100)

Espessuras de parede disponíveis:1,2 mm, 1,5 mm, 1,65 mm, 2,0 mm, 2,8 mm, 3,0 mm, 4,0 mm e outras espessuras mediante solicitação

A espessura da parede varia de acordo com o tamanho selecionado, padrão dimensional, requisitos de fabricação e aplicação pretendida.

Materiais Disponíveis:

• SS304 e S30408

• SS304L

• SS316

• SS316L e S31603

Padrões Aplicáveis:3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 e JIS G 3447

Configurações disponíveis:Tipo Longo e Tipo Curto

Opções de conexão:Extremidade de solda e extremidade de fixação

Marcação do produto:LOGOTIPO – Tamanho – Material – Padrão. Os produtos também podem ser marcados de acordo com as necessidades do cliente.

Tratamento de Superfície:Polimento de espelho interno e externo, grão até 320

Embalagem padrão:Plástico bolha ou embalagens plásticas, caixas de exportação, proteção de sacos de tecido e caixas de madeira

Certificados:GB/T 19001-2016, ISO 9001:2015 e documentação CE para produtos aplicáveis

Marca:LIANHE

Código HS: 7307290000

Local de Origem:Wenzhou, Zhejiang, China

O tamanho final, espessura da parede, material, método de conexão, acabamento superficial e padrão dimensional devem ser confirmados de acordo com a aplicação pretendida e os requisitos do projeto.

Mídia Aplicável

Os produtos são adequados para o transporte de meios sanitários e de qualidade alimentar compatíveis, incluindo:

• Água potável

• Leite e produtos lácteos

• Cerveja

• Bebidas

• Produtos alimentares líquidos

• Outras mídias de qualidade alimentar compatíveis

Antes de fazer o pedido, os clientes devem confirmar a compatibilidade do material, a temperatura operacional, a pressão do sistema, os procedimentos de limpeza, os requisitos de higiene e as características do meio transportado.

Para aplicações em alimentos, laticínios, bebidas e água potável, a certificação exigida do produto, a rugosidade da superfície, o material da gaxeta, o método de limpeza e a documentação de rastreabilidade devem ser confirmados separadamente.

Características e vantagens do produto

1. Excelente resistência à corrosão e oxidação

2. Longa vida útil operacional

3. Superfície interna lisa com baixa resistência ao fluxo

4. Construção em aço inoxidável durável e reciclável

5. Instalação e manutenção convenientes

6. Custos gerais de instalação e operação reduzidos

7. Construção higiênica para aplicações sanitárias compatíveis

8. Configurações de tipo longo e curto disponíveis

9. Opções de conexão de extremidade soldada e de fixação

10. Vários materiais de aço inoxidável e padrões dimensionais disponíveis

11. Superfícies internas e externas polidas com espelho

12. Marcações e embalagens personalizadas disponíveis

A superfície interna lisa ajuda a reduzir o acúmulo de resíduos do processo e torna a limpeza de rotina mais conveniente. Isto suporta aplicações onde a limpeza e a pureza do produto são importantes.

O desempenho higiênico real depende do projeto completo do sistema, incluindo geometria do produto, rugosidade da superfície, qualidade da solda, conexões de fixação, materiais de vedação, condições de drenagem e procedimentos de limpeza.

Padrões Dimensionais e Compatibilidade

Os padrões disponíveis incluem 3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 e JIS G 3447.

Esses padrões podem usar diferentes diâmetros externos, espessuras de parede, dimensões de conexão, tolerâncias e estruturas de vedação. Produtos fabricados de acordo com padrões diferentes podem não ser diretamente intercambiáveis, mesmo que seus tamanhos nominais pareçam semelhantes.

Os clientes devem fornecer o padrão exato exigido, as dimensões da conexão, a espessura da parede e as informações dos componentes correspondentes ao solicitar uma cotação.

Para projetos de substituição, são recomendados desenhos ou amostras para garantir a compatibilidade dimensional com o sistema de tubulação existente.

Opções de conexão

Conexão de extremidade soldada

A opção de extremidade soldada foi projetada para integração permanente em um sistema de tubulação de aço inoxidável compatível. Procedimentos de soldagem, materiais de enchimento, preparação de superfície, controle de calor e tratamento pós-soldagem devem ser selecionados de acordo com o tipo de aço inoxidável e os requisitos aplicáveis ​​do projeto.

Conexão de extremidade de fixação

A opção de extremidade de fixação suporta montagem, desmontagem, inspeção, limpeza e manutenção convenientes. Grampos, anilhas e juntas compatíveis devem ser selecionados de acordo com o padrão dimensional aplicável, temperatura operacional, pressão do sistema e meio transportado.

Tratamento de superfície

As superfícies internas e externas podem ser polidas espelhadas usando um processo especificado até grão 320.

Uma superfície polida ajuda a melhorar a aparência, a limpeza, a resistência à corrosão e ao acúmulo de resíduos do processo.

Se um projeto exigir uma rugosidade superficial específica, o valor Ra necessário e o local de medição deverão ser indicados separadamente. Uma especificação de grão de polimento por si só não garante um valor Ra fixo.

Os requisitos de tratamento de superfície e inspeção devem ser confirmados antes da produção, especialmente para aplicações alimentícias, laticínios, bebidas, farmacêuticas ou outras aplicações higiênicas.

Marcação do produto

As marcações padrão do produto podem incluir:

• Logotipo daLIANHE

• Tamanho do produto

• Classe de material de aço inoxidável

• Padrão dimensional aplicável

• Informações de lote ou rastreabilidade, quando necessário

Logotipos de clientes, marcas próprias, números de projetos, números de calor e outras marcações personalizadas podem ser aplicados de acordo com os requisitos confirmados do pedido.

Inspeção de entrega

Os produtos são inspecionados antes do envio. A inspeção de entrega padrão cobre:

• Classe de material de aço inoxidável

• Diâmetro externo e espessura da parede

• Dimensões grandes e pequenas

• Comprimento total

• Dimensões finais de conexão

• Condição da superfície interna e externa

• Aparência da solda, quando aplicável

• Teste hidrostático, quando necessário

• Marcações do produto

• Quantidades e embalagens

Itens de inspeção adicionais podem ser organizados de acordo com o padrão vigente, a aplicação pretendida e os requisitos do cliente.

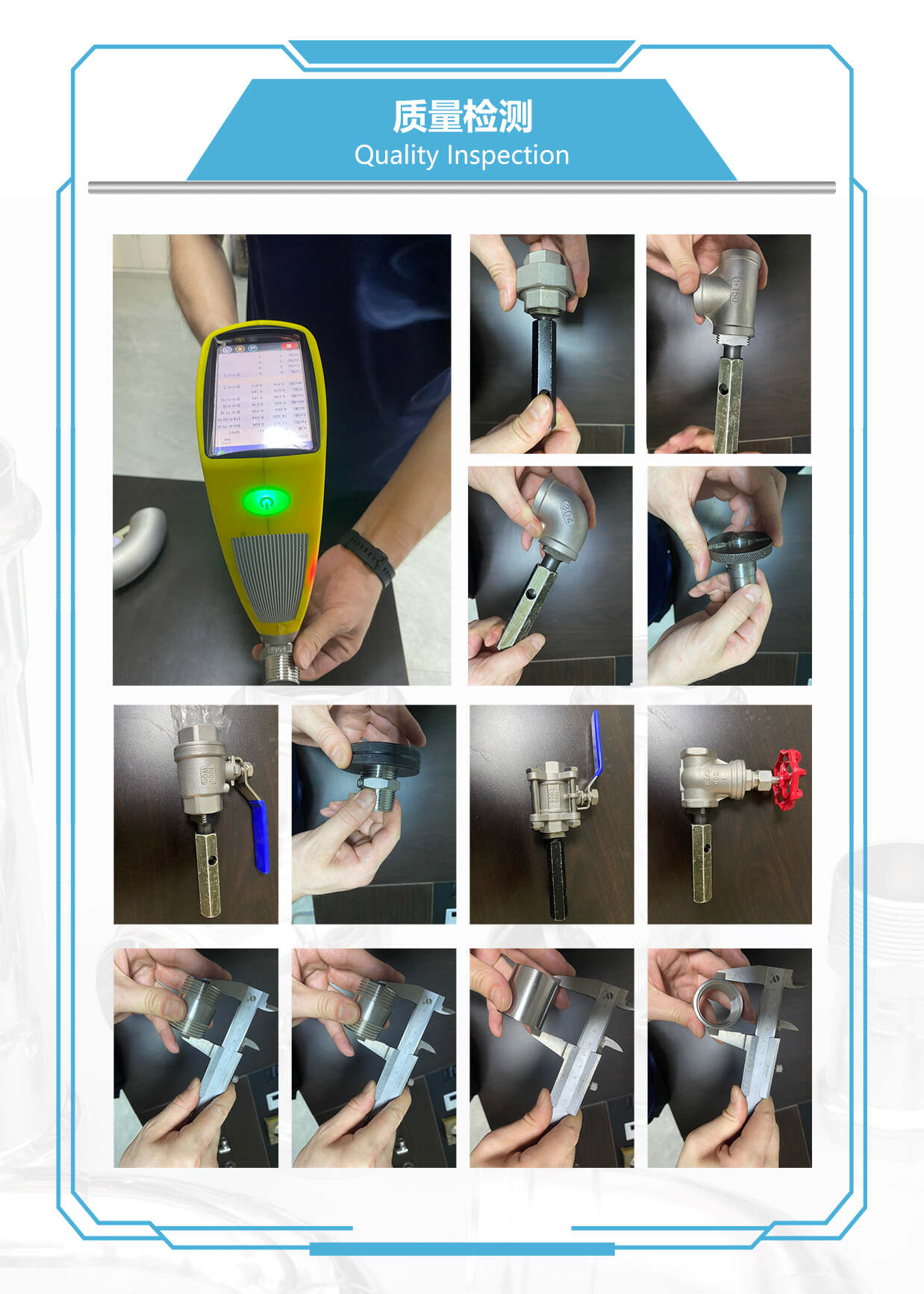

Controle de qualidade do produto

A LIANHE aplica procedimentos de inspeção final e em processo durante a preparação da matéria-prima, corte, usinagem, conformação, soldagem, acabamento superficial, teste, marcação e embalagem.

Os principais procedimentos de controle de qualidade incluem:

1. Inspecionar o diâmetro externo, espessura da parede, qualidade do material, documentação e condição da superfície das matérias-primas recebidas.

2. Verificação do comprimento, posição de corte e condição final das matérias-primas após o corte.

3. Inspecionar o diâmetro externo, espessura da parede, extremidades de conexão e outras dimensões críticas após usinagem e conformação.

4. Verificação das dimensões da solda, aparência da solda, alinhamento e condição da superfície após a soldagem, quando aplicável.

5. Inspecionar as superfícies internas e externas após polimento e outros procedimentos de tratamento de superfície.

6. Realização de testes hidrostáticos ou de estanqueidade de acordo com os requisitos aplicáveis ​​do produto e de inspeção.

7. Inspecionar marcações de produtos, quantidades, materiais de embalagem, rótulos e marcas de remessa antes do envio.

Os produtos são aprovados para envio após a conclusão dos procedimentos de inspeção aplicáveis.

Relatórios e certificados de inspeção de fábrica

Relatórios de inspeção e documentos de qualidade podem ser fornecidos de acordo com as especificações confirmadas e requisitos do pedido, incluindo:

• EN 10204 3.1 Certificado de teste de material

• Certificado de inspeção de matéria-prima

• Relatório de Ensaios Radiográficos, quando aplicável

• Relatório de teste hidráulico

• Relatório de inspeção dimensional

• Relatório de inspeção de acabamento superficial

• Relatório de inspeção de terceiros

• Outros documentos de qualidade específicos do projeto

O escopo de inspeção exigido, a proporção de testes, o tipo de documento, a documentação de acabamento superficial e os arranjos de testemunhas de terceiros devem ser confirmados antes da produção.

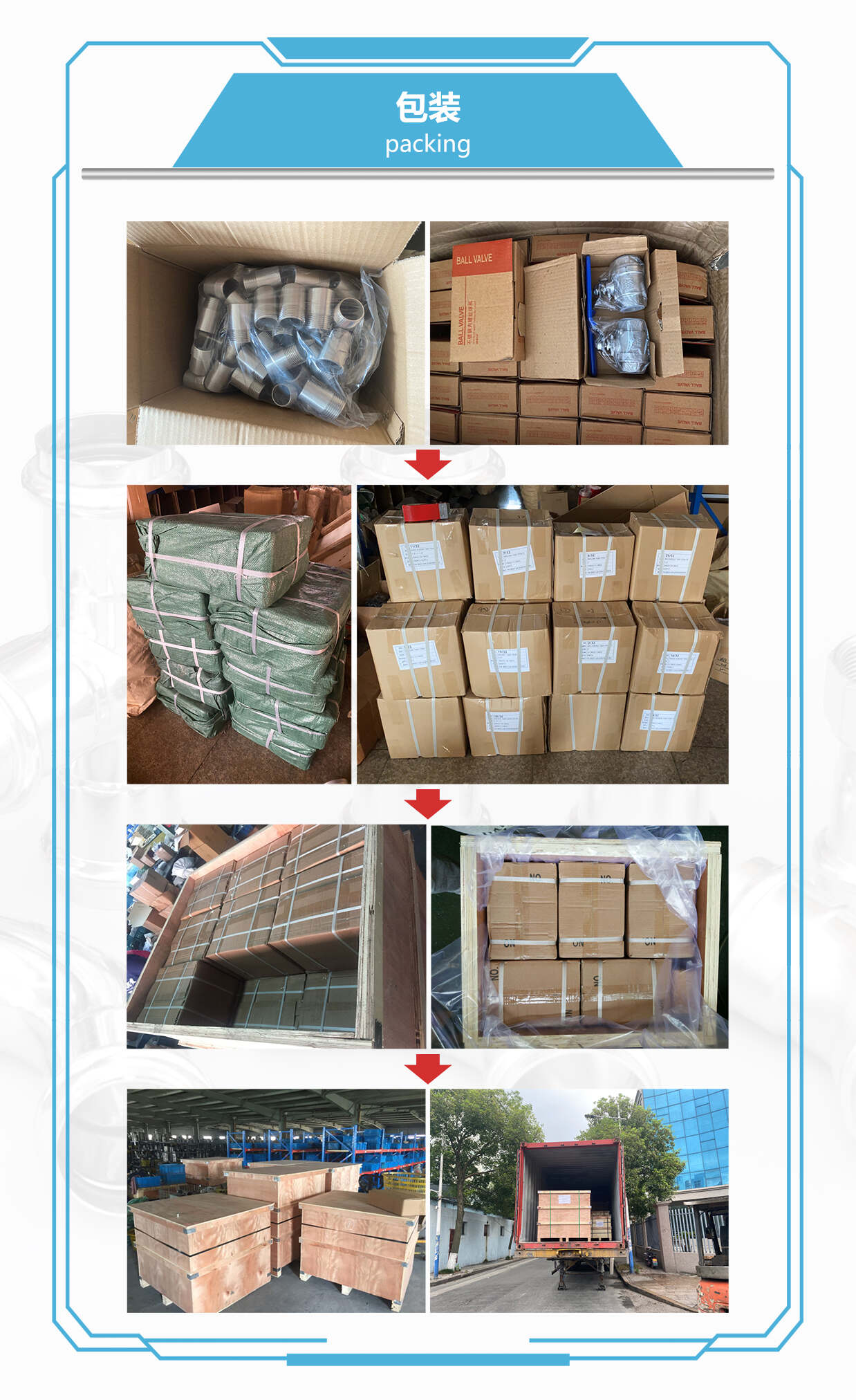

Embalagem

Cada produto é protegido com plástico bolha ou embalagem plástica para reduzir a exposição à poeira, umidade, arranhões e contaminação da superfície.

Os produtos são então embalados em caixas de exportação, envoltos em sacos de tecido quando necessário e consolidados em caixas de madeira para transporte internacional.

Caixas personalizadas, etiquetas, logotipos de clientes, códigos de barras, embalagens de paletes e outros arranjos de embalagem podem ser fornecidos de acordo com os requisitos confirmados do pedido.

Condições de pagamento

Nosso prazo de pagamento padrão é um depósito de 30% T/T pago antecipadamente, com o saldo restante de 70% T/T pago antes da entrega. Condições específicas de pagamento podem ser discutidas de acordo com o valor do pedido e requisitos de cooperação.

Os métodos de pagamento disponíveis incluem:

• Transferência bancária T/T

• Western Union

• PayPal

• Outros métodos de pagamento mutuamente acordados

Termos de envio

Termos comerciais disponíveis:EXW, FOB, CFR, CIF, DDP e DDU

Para pedidos FOB, os portos disponíveis podem incluir Ningbo, Xangai, Tianjin e Qingdao, sujeitos ao acordo de envio confirmado.

Os produtos podem ser entregues por frete marítimo, aéreo, terrestre ou serviço expresso internacional.

O método de envio pode ser selecionado de acordo com a quantidade do pedido, volume do pacote, destino, cronograma de entrega necessário e orçamento de transporte.

Quantidade mínima de pedido e estoque

Quantidade mínima de pedido:Normalmente de 5 a 10 peças, dependendo do tamanho, material, opção de conexão e estoque atual.

Mantemos estoque para muitos produtos regulares e tamanhos comumente solicitados. Os produtos selecionados podem ter até 5.000 peças disponíveis. Como os níveis de estoque mudam continuamente, o estoque real e a disponibilidade para entrega imediata devem ser reconfirmados ao solicitar uma cotação.

Cotação e Entrega

Tempo de cotação:Normalmente dentro de três horas úteis após receber especificações completas e requisitos de quantidade.

Validade da cotação:Normalmente de 3 a 7 dias, sujeito aos preços das matérias-primas de aço inoxidável, taxas de câmbio e condições atuais de mercado.

Prazo de entrega:Produtos de tamanho normal disponíveis em estoque normalmente podem ser entregues dentro de 3 a 7 dias. Pedidos que exigem nova produção normalmente levam aproximadamente 25 dias.

O cronograma de entrega real depende do tamanho selecionado, material, método de conexão, quantidade do pedido, requisitos de inspeção, embalagem e plano de produção atual da fábrica.

Nossos serviços

1. Amplo conhecimento dos mercados internacionais e capacidade de suportar diferentes requisitos técnicos e comerciais.

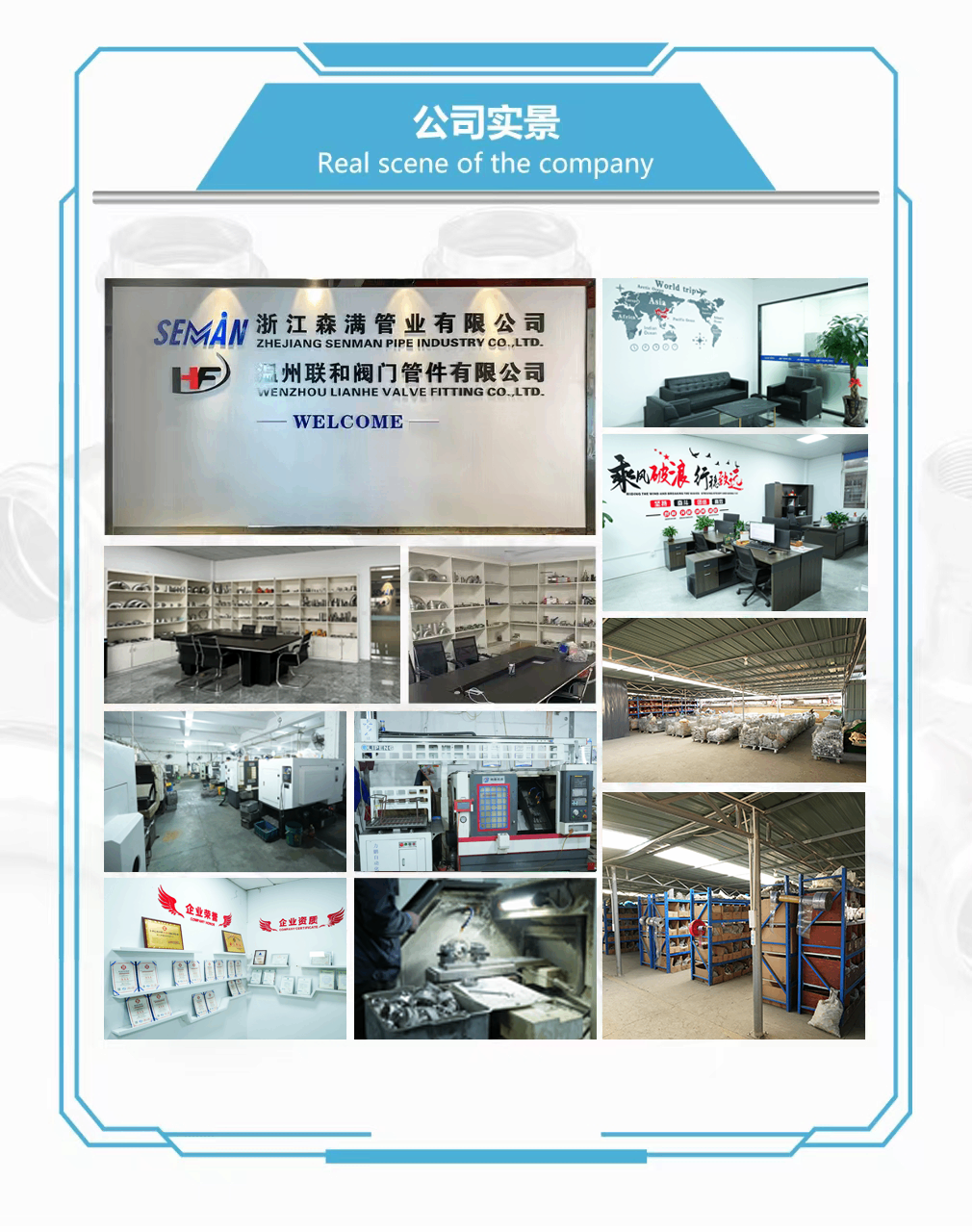

2. Fabricação direta em nossa própria fábrica em Wenzhou, Zhejiang, China.

3. Uma experiente equipe técnica e de produção focada em manter uma qualidade consistente.

4. Sistemas eficazes de produção e controle de custos projetados para fornecer preços de fábrica competitivos.

5. Ampla experiência na produção, gestão de qualidade e vendas internacionais de produtos sanitários.

Serviço Pós-Venda

Nosso período padrão de garantia de qualidade do produto é de um ano. Se for confirmado um problema de qualidade relacionado à fabricação durante o período de garantia, nossa equipe investigará a causa e fornecerá uma solução técnica ou pós-venda adequada.

Após a entrega, nossa equipe poderá acompanhar as condições de instalação e operação e fornecer suporte técnico quando necessário.

Os clientes devem fornecer o número do pedido, classe do material, padrão dimensional, tamanho, espessura da parede, método de conexão, condições de instalação, meio transportado e fotos ou vídeos relevantes para auxiliar na avaliação técnica.
