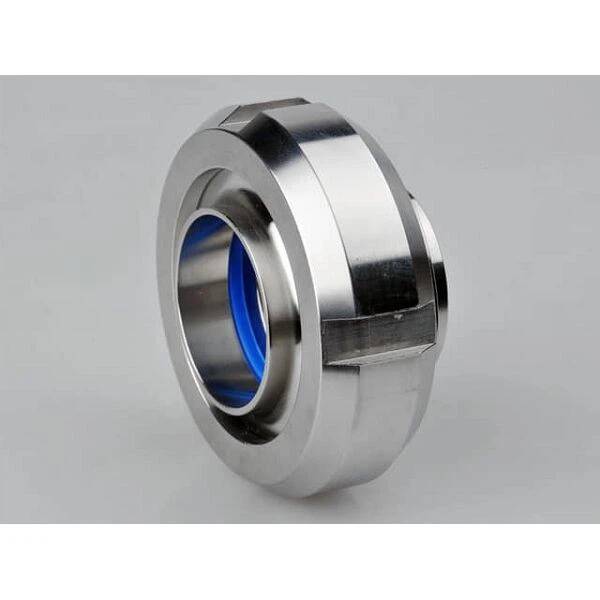

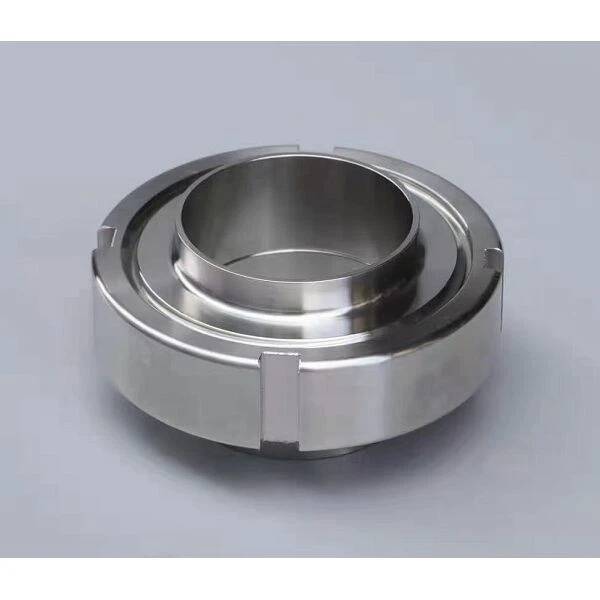

União Sanitária de Aço Inoxidável
Descrição do produto
A União Sanitária de Aço Inoxidável LIANHE foi projetada para fornecer uma conexão segura, higiênica e removível em sistemas de tubulação sanitária. Sua estrutura multicomponente permite que seções e equipamentos de tubulação sejam conectados, desconectados, inspecionados, limpos ou substituídos sem grandes modificações no sistema de tubulação circundante.
A união sanitária consiste em porca, peça macho, camisa e gaxeta. Quando montados corretamente, esses componentes criam uma conexão mecânica estável e comprimem a gaxeta para fornecer desempenho de vedação confiável.
Fabricado por meio de conformação e usinagem de precisão, o produto está disponível em SS304, SS316, SS304L e SS316L. Várias opções de conexão, padrões dimensionais, acabamentos de superfície e configurações de vedação estão disponíveis para atender a diferentes requisitos de processamento sanitário.
A superfície interna lisa e a construção em aço inoxidável resistente à corrosão tornam a união adequada para água potável, laticínios, cerveja, bebidas e outros meios de qualidade alimentar compatíveis.
Especificações Técnicas
Nome do produto:União Sanitária de Aço Inoxidável
Faixa de tamanho:1/4"–4" (DN10–DN100)
Materiais Disponíveis:SS304, SS316, SS304L e SS316L
Padrões Aplicáveis:Configurações 3-A, SMS, IDF, DIN 11850/11851, ISO e RTJ
Processo de fabricação:Conformação e Usinagem de Precisão

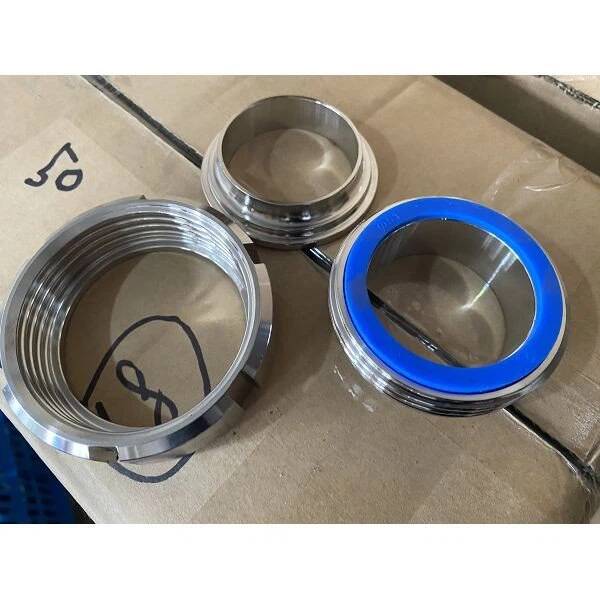

Componentes do produto:
-
Noz União
-
Parte Masculina
-
Forro
-
Junta
Opções de conexão:Extremidade de solda, extremidade de fixação e extremidade roscada
Limpeza de superfície:Desengorduramento e Limpeza
Rugosidade da Superfície Interna:Ra 0,4–0,8 μm
Rugosidade da Superfície Externa:Ra 0,8–1,6 μm
Marcação do produto:LOGOTIPO – Tamanho – Material – Padrão. Logotipos de clientes, marcas próprias, informações de lote e outras marcações personalizadas podem ser aplicadas de acordo com requisitos específicos.
Embalagem padrão:Plástico bolha ou embalagens plásticas, caixas de exportação, proteção de sacos de tecido e caixas de madeira

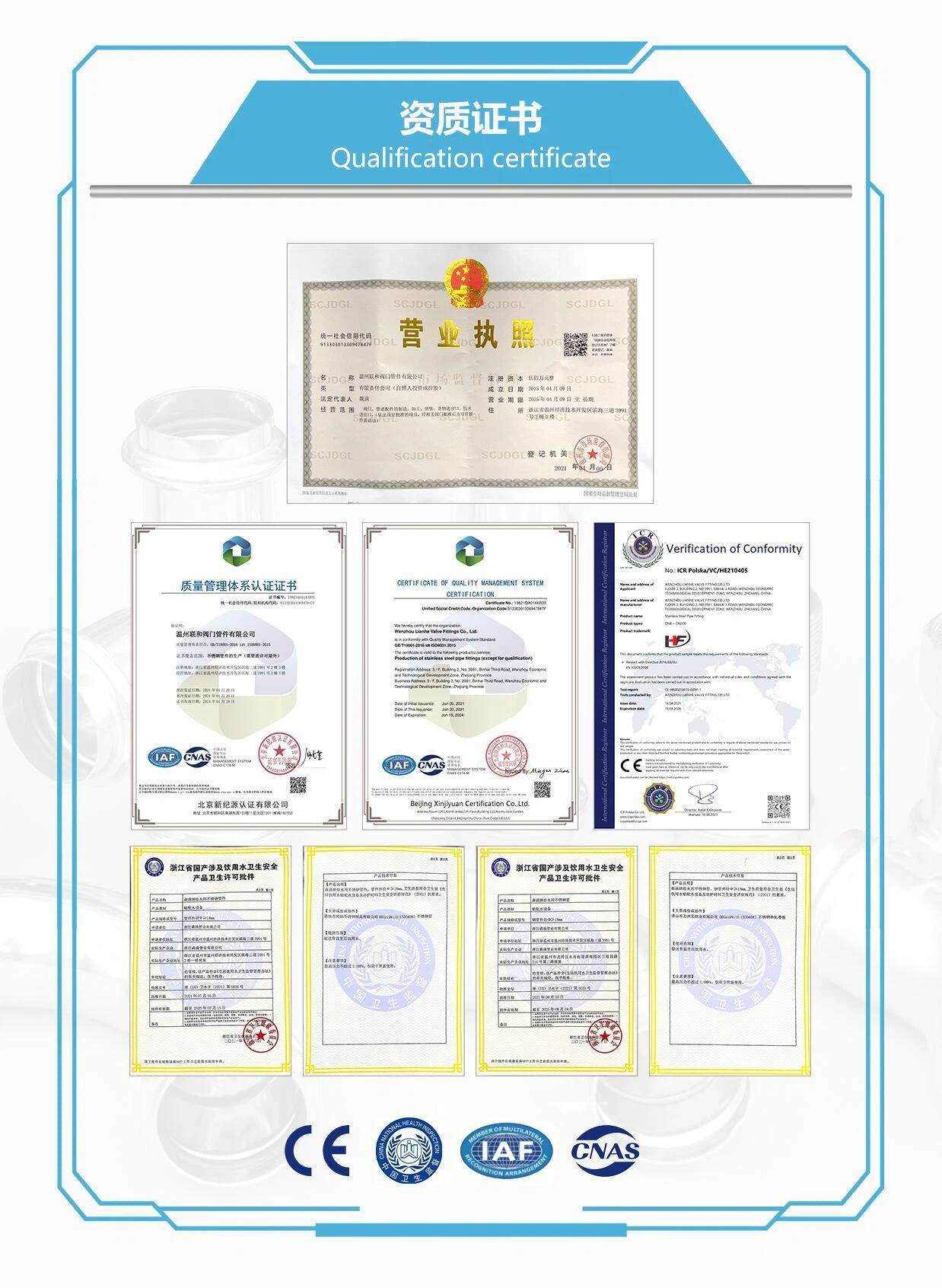

Certificados:GB/T 19001-2016, ISO 9001:2015 e documentação CE para produtos aplicáveis
Marca:LIANHE
Código HS: 7307290000
Local de Origem:Wenzhou, Zhejiang, China
As dimensões finais, tipo de conexão, especificação da rosca, material da gaxeta, rugosidade da superfície e padrão dimensional devem ser confirmados de acordo com a aplicação pretendida e os componentes correspondentes da tubulação.
Mídia Aplicável
A união sanitária de aço inoxidável pode ser usada com meios sanitários e de qualidade alimentar compatíveis, incluindo:
-
Água potável
-
Leite e produtos lácteos
-
Cerveja
-
Bebidas
-
Produtos alimentares líquidos
-
Outros meios de processo higiênicos compatíveis
Antes de fazer o pedido, os clientes devem confirmar a compatibilidade do tipo de aço inoxidável e do material da gaxeta com o meio transportado, a pressão do sistema, a temperatura operacional, os produtos químicos de limpeza e os procedimentos de higienização.
Para aplicações farmacêuticas, biotecnológicas, alimentícias, lácteas, cervejeiras ou outras aplicações de alta pureza, pode ser necessária rastreabilidade adicional de materiais, documentação de superfície, testes ou certificação.
Aplicações de produtos
A união sanitária de aço inoxidável é adequada para aplicações que exigem uma conexão removível entre tubulações sanitárias, válvulas, tanques, bombas, instrumentos e equipamentos de processamento.
As aplicações típicas incluem:
-
Sistemas de processamento de laticínios
-
Cerveja e equipamentos cervejeiros
-
Linhas de produção de bebidas
-
Sistemas de água potável
-
Equipamento de processamento de alimentos
-
Sistemas de processamento farmacêutico
-
Instalações de biotecnologia
-
Equipamento de produção de cosméticos
-
Sistemas limpos no local
-
Tanques e embarcações sanitárias
-
Conexões de bombas e válvulas
-
Sistemas gerais de transferência de fluidos higiênicos
A estrutura removível torna a inspeção, manutenção, limpeza e substituição de equipamentos mais convenientes. É especialmente útil em locais que requerem desmontagens periódicas.
Vantagens do produto
-
Excelente resistência à corrosão e oxidação
-
Longa vida útil operacional
-
Superfície interna lisa com baixa resistência ao fluxo
-
Construção em aço inoxidável durável e reciclável
-
Instalação, desmontagem e manutenção convenientes
-
Redução dos custos gerais de instalação e manutenção
-
Construção higiênica para aplicações sanitárias compatíveis
-
Vários métodos de conexão disponíveis
-
Junta de vedação substituível
-
Superfícies de contato usinadas com precisão
-
Vários tipos de aço inoxidável disponíveis
-
Marcações e embalagens personalizadas suportadas
A estrutura de união permite que a conexão da tubulação seja aberta sem cortar o tubo adjacente. Isso ajuda a simplificar a limpeza de rotina, inspeção, manutenção de equipamentos e substituição de componentes.
O alinhamento correto, a seleção da junta, a montagem e o aperto são essenciais para uma vedação confiável. O aperto excessivo ou irregular pode danificar a junta ou afetar o alinhamento da conexão.
Componentes do produto
Noz União
A porca de capa fornece a força mecânica necessária para manter os componentes montados juntos. Suas roscas e superfícies de contato devem ser mantidas limpas e livres de danos durante a instalação.
Parte Masculina
O componente macho forma um lado da conexão de união e é fabricado para corresponder ao padrão dimensional e ao método de conexão selecionados.
Forro
O revestimento forma o lado oposto da conexão e ajuda a posicionar e comprimir a gaxeta quando a união é montada.

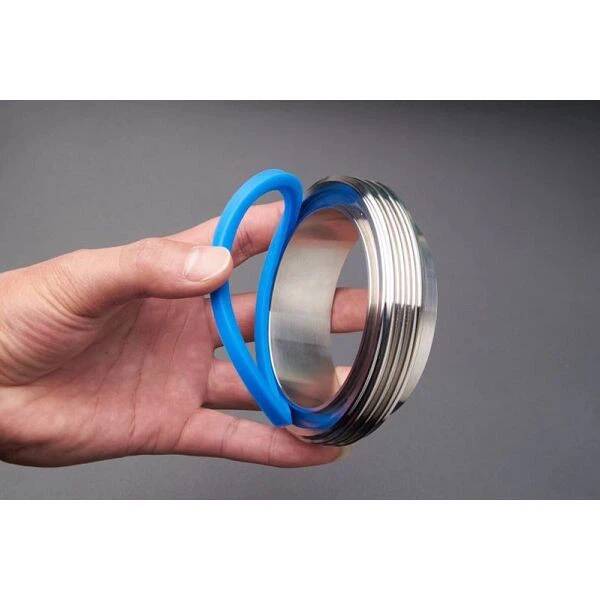

Junta
A junta cria a interface de vedação entre a peça macho e o revestimento. Seu material deve ser selecionado de acordo com o meio transportado, temperatura operacional, pressão, requisitos de higiene e procedimento de limpeza.
Opções de conexão
Conexão de extremidade soldada
A configuração da extremidade soldada foi projetada para conexão permanente a um tubo de aço inoxidável compatível. Os procedimentos de soldagem, materiais de enchimento, controle de calor, preparação de superfície e tratamento pós-soldagem devem ser selecionados de acordo com o tipo de aço inoxidável e os requisitos sanitários aplicáveis.
Conexão de extremidade de fixação
A configuração da extremidade do grampo suporta montagem e desmontagem convenientes. Grampos, anilhas e juntas compatíveis devem ser selecionados de acordo com o padrão dimensional aplicável.
Conexão de extremidade roscada
A configuração de extremidade encadeada permite que a união se conecte a componentes de pipeline encadeados compatíveis. O tipo de rosca, diâmetro, passo, estrutura de vedação e padrão aplicável devem ser confirmados antes do pedido.
Tratamento de superfície
Os produtos são desengordurados e limpos após a usinagem. A superfície interna pode ser fornecida com uma rugosidade de Ra 0,4–0,8 μm, enquanto a superfície externa pode ser fornecida com uma rugosidade de Ra 0,8–1,6 μm.
Um acabamento superficial interno controlado ajuda a melhorar a limpeza e reduzir o acúmulo de resíduos do processo. O valor Ra necessário e o local de medição devem ser especificados no pedido.
Para aplicações sanitárias especializadas ou de alta pureza, os clientes podem solicitar polimento adicional, inspeção de rugosidade superficial, limpeza ou passivação de acordo com os requisitos do projeto.
Marcação do produto
As marcações padrão do produto podem incluir:
-
Logotipo daLIANHE
-
Tamanho do produto
-
Classe de material de aço inoxidável
-
Padrão dimensional aplicável
-
Informações de lote ou rastreabilidade, quando necessário
Logotipos de clientes, marcas próprias, números de projetos, números de calor e outras marcações personalizadas podem ser aplicados de acordo com os requisitos confirmados do pedido.

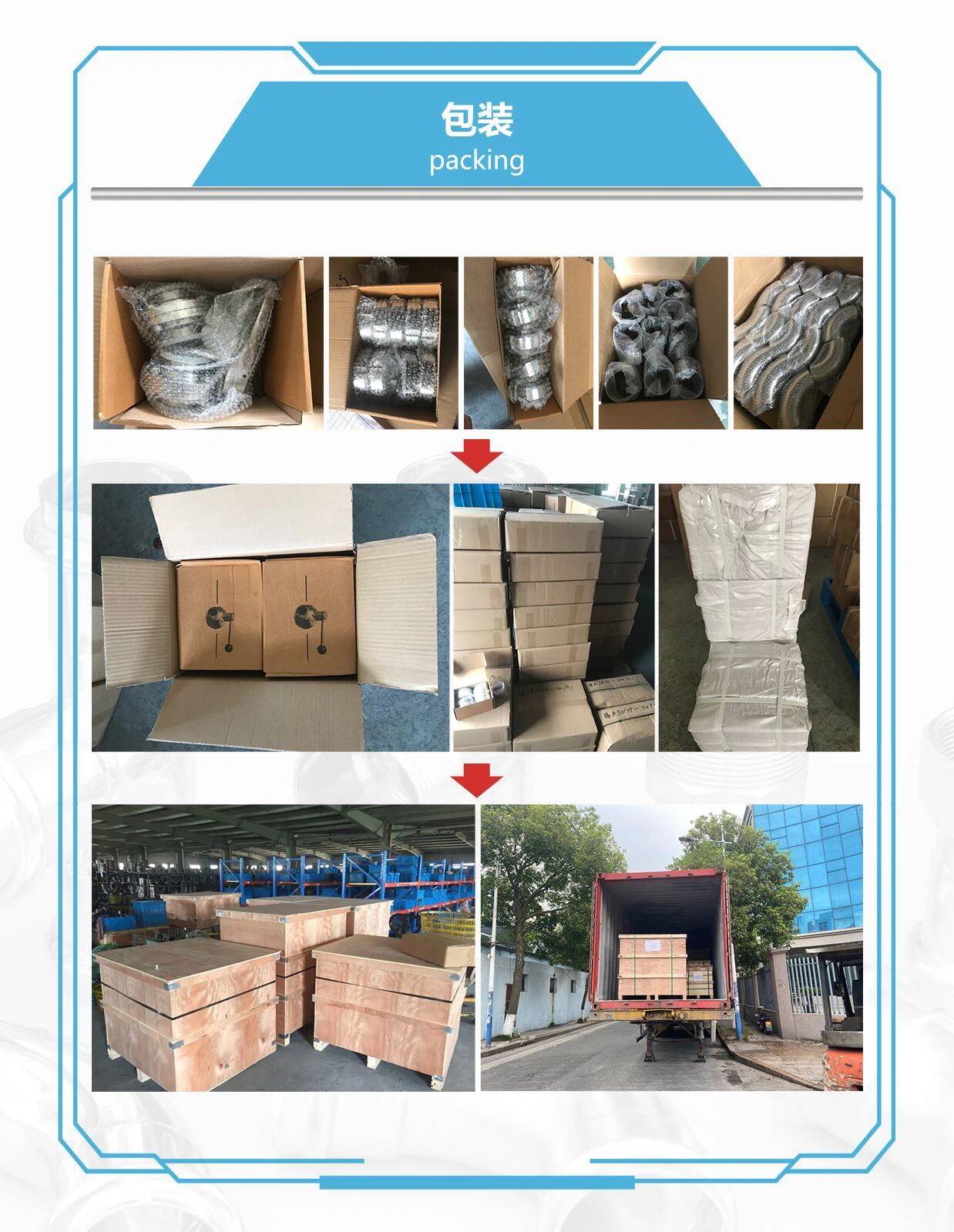

Embalagem
Cada união sanitária é protegida com plástico bolha ou embalagem plástica para reduzir a exposição à poeira, umidade, arranhões e contaminação da superfície.
Os produtos são então embalados em caixas de exportação, envoltos em sacos de tecido quando necessário e consolidados em caixas de madeira para transporte internacional.
Caixas personalizadas, logotipos de clientes, etiquetas, códigos de barras, embalagens de paletes e outros arranjos de embalagens para exportação podem ser fornecidos de acordo com requisitos confirmados.
Cotação e Entrega
Tempo de cotação:Normalmente dentro de três horas úteis após receber as informações completas sobre tamanho, material, padrão, tipo de conexão, junta, quantidade e entrega.
Validade da cotação:Normalmente de 3 a 7 dias, sujeito aos preços das matérias-primas de aço inoxidável, taxas de câmbio e condições atuais de mercado.
Prazo de entrega:Produtos de tamanho normal disponíveis em estoque normalmente podem ser entregues dentro de 3 a 7 dias. Pedidos que exigem nova produção normalmente levam aproximadamente 25 dias.
O cronograma de entrega real depende do tamanho selecionado, material, padrão dimensional, método de conexão, gaxeta, quantidade do pedido, requisitos de inspeção e plano de produção atual da fábrica.
Nossos serviços
-
Amplo conhecimento dos mercados internacionais e capacidade de suportar diferentes requisitos de tubulações sanitárias.
-

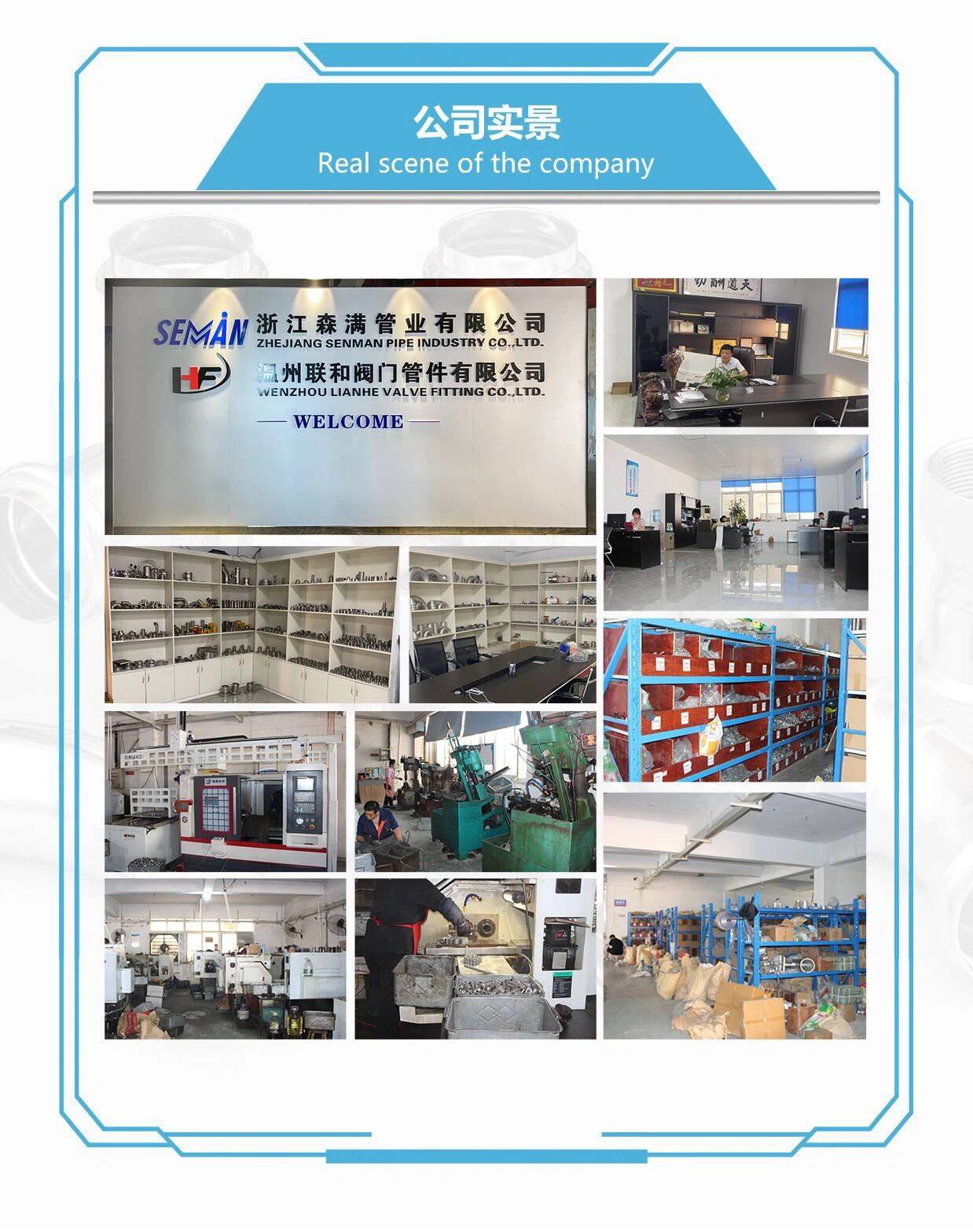

Fabricação direta em nossa própria fábrica em Wenzhou, Zhejiang, China.
-
Uma experiente equipe técnica e de produção focada em manter a qualidade consistente do produto.
-
Sistemas eficazes de fabricação e controle de custos projetados para fornecer preços de fábrica competitivos.
-
Ampla experiência na produção, gestão de qualidade e vendas internacionais de produtos sanitários.
A produção OEM e personalizada pode ser suportada de acordo com desenhos do cliente, amostras, requisitos de materiais, padrões de conexão, marcações de produtos, requisitos de acabamento superficial e instruções de embalagem.
Fabricante:LIANHE
Local de Origem:Wenzhou, Zhejiang, China
