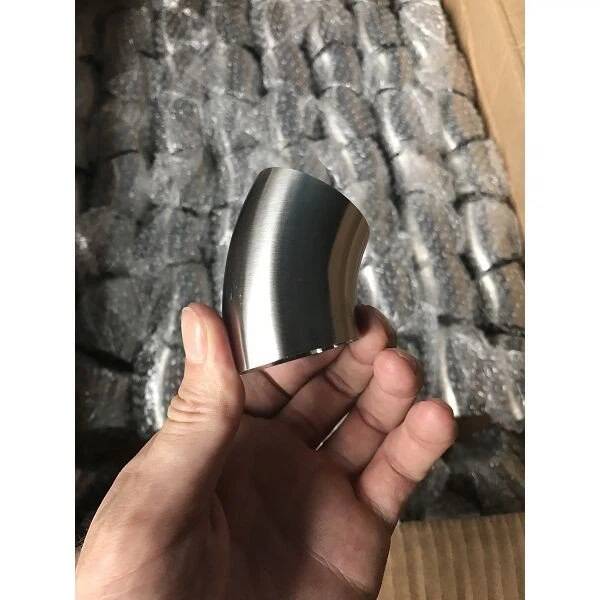

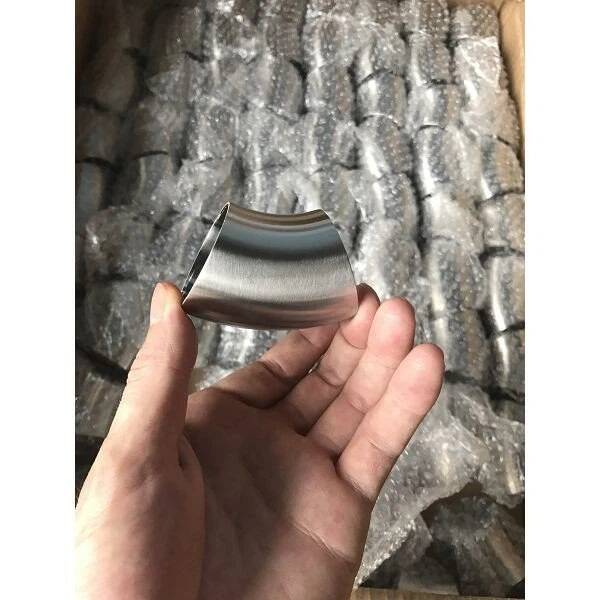

Cotovelo Sanitário de Aço Inoxidável 45°

Descrição do produto

O cotovelo sanitário de 45° de aço inoxidável LIANHE foi projetado para alterar a direção do fluxo em 45 graus em sistemas de tubulação sanitária e higiênica. Sua estrutura curva suave ajuda a manter o movimento eficiente do fluido, ao mesmo tempo que reduz a turbulência desnecessária e a perda de pressão.

Fabricado em aço inoxidável resistente à corrosão, o cotovelo sanitário é adequado para aplicações de alimentos, bebidas, laticínios, água potável, produtos farmacêuticos, biotecnologia e outras aplicações de processamento higiênico compatíveis.

Configurações de tipo longo e curto estão disponíveis para acomodar diferentes layouts de tubulações e requisitos de espaço de instalação. Vários tamanhos, espessuras de parede, classes de aço inoxidável, padrões dimensionais, acabamentos de superfície e marcações personalizadas podem ser fornecidos de acordo com as especificações do cliente.

Especificações Técnicas

Nome do produto:Cotovelo Sanitário de Aço Inoxidável 45°

Faixa de tamanho:DN15–DN300

Ângulo do cotovelo:45 graus

Espessuras de parede disponíveis:1,5 mm, 1,65 mm, 2,0 mm, 3,0 mm e 4,0 mm

A espessura da parede varia de acordo com o tamanho selecionado, padrão dimensional, dimensões de conexão, condições de operação e requisitos do projeto.

Materiais Disponíveis:

• SS304 e S30408

• SS304L e S30403

• SS316 e SUS316

• SS316L e S31603

Padrões Aplicáveis:3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 e JIS G 3447

Configurações disponíveis:Tipo Longo e Tipo Curto

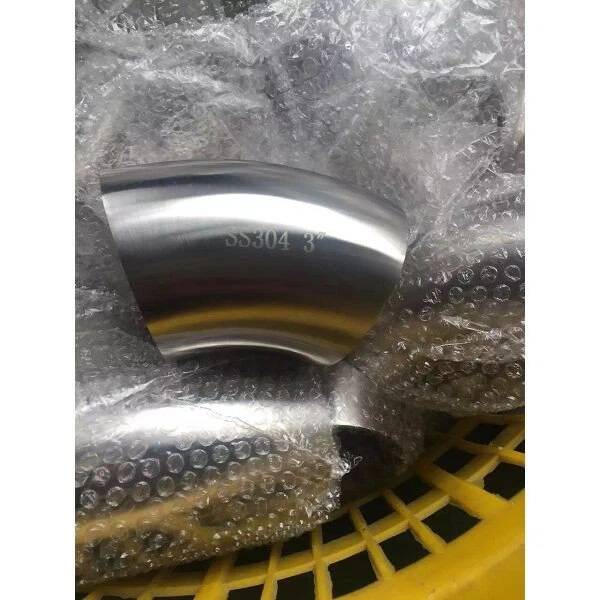

Marcação do produto:LOGOTIPO – Tamanho – Material. Os produtos também podem ser marcados de acordo com as necessidades do cliente.

Tratamento de Superfície:Polimento interno e externo, grão até 320

Embalagem padrão:Embalagens plásticas, caixas de exportação, proteção de sacos tecidos e caixas de madeira

Certificados:GB/T 19001-2016, ISO 9001:2015 e documentação CE para produtos aplicáveis

Marca:LIANHE

Código HS: 7307290000

Local de Origem:Wenzhou, Zhejiang, China

O tamanho final, espessura da parede, classe do material, dimensões finais, acabamento superficial e padrão aplicável devem ser confirmados de acordo com a aplicação pretendida e os componentes correspondentes da tubulação.

Aplicações de produtos

O cotovelo sanitário de 45 graus em aço inoxidável pode ser usado em processamento higiênico e sistemas de transferência de fluidos, incluindo:

• Sistemas de água potável

• Dutos de processamento de laticínios

• Equipamento de produção de leite

• Cerveja e sistemas cervejeiros

• Linhas de processamento de bebidas

• Equipamento de produção de alimentos líquidos

• Sistemas de processamento farmacêutico

• Instalações de biotecnologia

• Equipamento de produção de cosméticos

• Sistemas de tubulação limpos no local

• Tanques e embarcações sanitárias

• Aplicações gerais de transferência de fluidos higiênicos

A curva de 45 graus proporciona uma mudança gradual na direção da tubulação e pode ser usada onde uma curva de 90 graus for desnecessária ou onde o layout da tubulação exigir uma transição direcional mais suave.

Antes de fazer o pedido, os clientes devem confirmar a compatibilidade do tipo de aço inoxidável com o meio transportado, temperatura operacional, pressão do sistema, produtos químicos de limpeza e procedimentos de higienização.

Vantagens do produto

1. Mudança suave de 45 graus na direção do fluxo

2. Excelente resistência à corrosão e oxidação

3. Longa vida útil operacional

4. Superfície interna lisa com baixa resistência ao fluxo

5. Turbulência reduzida em comparação com mudanças direcionais mais acentuadas

6. Construção em aço inoxidável durável e reciclável

7. Instalação e manutenção convenientes

8. Configurações de tipo longo e curto disponíveis

9. Vários tipos de aço inoxidável disponíveis

10. Adequado para sistemas de processamento higiênico compatíveis

11. Superfícies polidas internas e externas

12. Marcações e embalagens personalizadas suportadas

A superfície interna lisa ajuda a reduzir o acúmulo de resíduos do processo e torna a limpeza de rotina mais conveniente. Isto suporta aplicações onde a higiene, a limpeza e a pureza do produto são importantes.

O desempenho sanitário real depende de todo o sistema de tubulação, incluindo geometria do produto, rugosidade da superfície, qualidade da solda, componentes de vedação, condições de drenagem, procedimentos de instalação e processos de limpeza.

Opções de tipo longo e curto

Tipo longo

A configuração do tipo longo proporciona um raio de curvatura maior e uma transição direcional mais gradual. Pode ajudar a reduzir a turbulência e a perda de pressão em aplicações onde há espaço de instalação suficiente disponível.

Tipo curto

A configuração do tipo curto é adequada para layouts de tubulação com espaço de instalação restrito. Suas dimensões compactas podem simplificar o roteamento em torno de equipamentos e outros componentes da tubulação.

O raio exato da linha central e a diferença dimensional entre as versões longa e curta devem ser confirmados de acordo com o padrão selecionado e o desenho do produto.

Padrões Dimensionais

Os padrões dimensionais disponíveis incluem 3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 e JIS G 3447.

Esses padrões podem especificar diferentes diâmetros externos, espessuras de parede, raios de curvatura, dimensões da linha central, dimensões finais, tolerâncias e requisitos de superfície.

Produtos fabricados de acordo com padrões diferentes podem não ser diretamente intercambiáveis, mesmo quando seus tamanhos nominais pareçam semelhantes.

Os clientes devem fornecer o padrão exato exigido, tamanho, espessura da parede, raio de curvatura, dimensões finais e informações do tubo correspondente ao solicitar uma cotação.

Para projetos de substituição ou manutenção são recomendados desenhos técnicos ou amostras físicas para verificar a compatibilidade com o sistema de tubulação sanitária existente.

Tratamento de superfície

As superfícies internas e externas podem ser polidas usando um processo especificado até grão 320.

Uma superfície polida ajuda a melhorar a limpeza, a aparência, a resistência à corrosão e a resistência ao acúmulo de resíduos do processo.

Se um projeto exigir uma rugosidade superficial específica, o valor Ra necessário e o local de medição deverão ser indicados separadamente. A designação do grão de polimento por si só não garante um valor Ra fixo.

Polimento adicional, passivação, limpeza ou inspeção de acabamento superficial podem ser organizados de acordo com os requisitos do projeto.

Marcação do produto

As marcações padrão do produto podem incluir:

• Logotipo daLIANHE

• Tamanho do produto

• Classe de material de aço inoxidável

• Informações de lote ou rastreabilidade, quando necessário

Logotipos de clientes, marcas próprias, números de projetos, números de calor e outras marcações personalizadas podem ser aplicados de acordo com os requisitos confirmados do pedido.

Inspeção de entrega

Os produtos são inspecionados antes do envio. A inspeção de entrega padrão cobre:

• Classe de material de aço inoxidável

• Diâmetro externo e espessura da parede

• Ângulo do cotovelo

• Raio de curvatura e dimensões da linha central

• Dimensões finais

• Condição da superfície interna e externa

• Aparência da solda, quando aplicável

• Teste hidrostático, quando necessário

• Marcações do produto

• Quantidades e embalagens

Itens de inspeção adicionais podem ser organizados de acordo com o padrão aplicável, a aplicação pretendida e os requisitos do cliente.

Relatórios e certificados de inspeção de fábrica

Relatórios de inspeção e documentos de apoio à qualidade podem ser fornecidos de acordo com as especificações confirmadas e requisitos do pedido, incluindo:

• EN 10204 3.1 Certificado de teste de material

• Certificado de inspeção de matéria-prima

• Relatório de Ensaios Radiográficos, quando aplicável

• Relatório de Teste Hidráulico, quando aplicável

• Relatório de inspeção dimensional

• Relatório de inspeção de acabamento superficial

• Relatório de inspeção de terceiros

• Outros documentos de qualidade específicos do projeto

O escopo de inspeção exigido, a proporção de testes, a documentação, os requisitos de acabamento superficial e os arranjos de testemunhas de terceiros devem ser confirmados antes da produção.

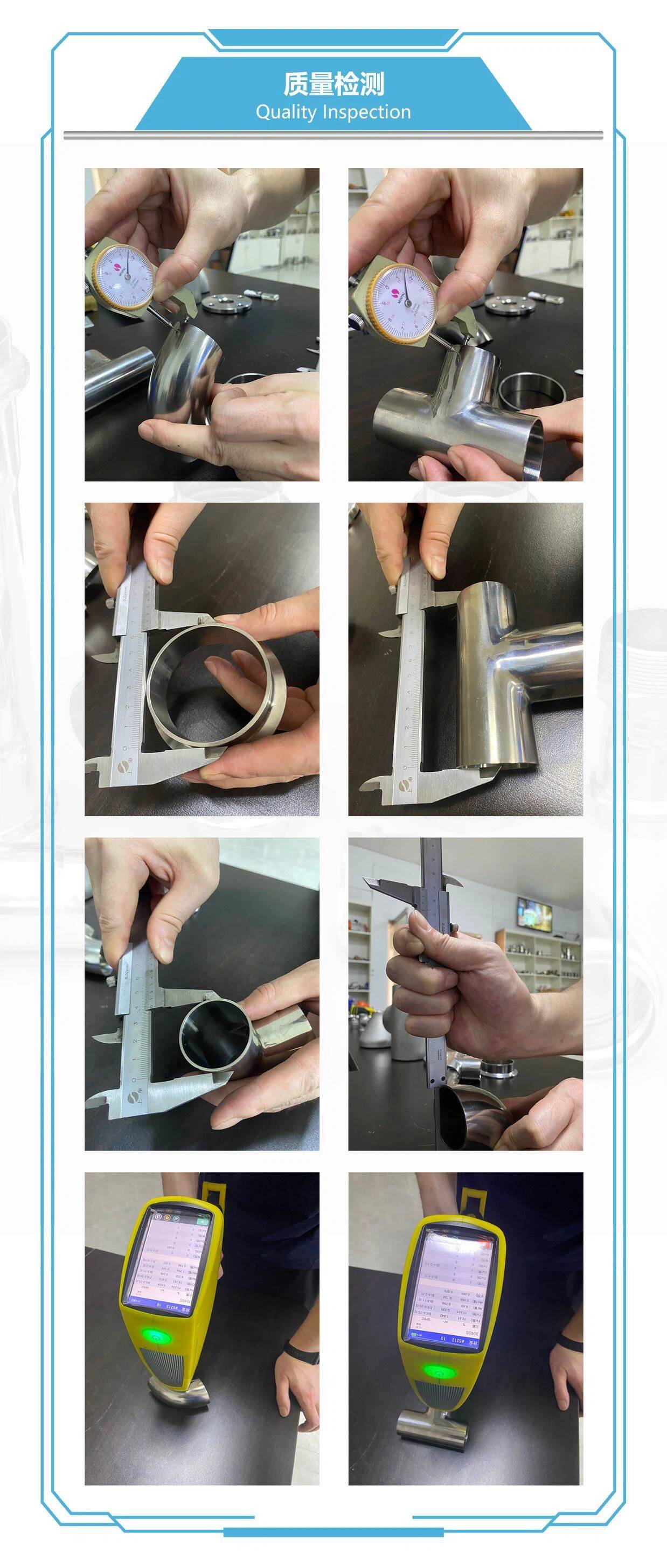

Controle de qualidade do produto

A LIANHE aplica procedimentos de inspeção final e em processo em toda a preparação da matéria-prima, corte, conformação, usinagem, soldagem, acabamento superficial, teste, marcação e embalagem.

Os principais procedimentos de controle de qualidade incluem:

1. Inspecionar o diâmetro externo, espessura da parede, qualidade do material, documentação e condição da superfície das matérias-primas recebidas.

2. Verificação do comprimento, posição de corte e condição final das matérias-primas após o corte.

3. Inspecionar o diâmetro externo, espessura da parede, ângulo do cotovelo, raio de curvatura, dimensões finais e outras medições críticas após usinagem e conformação.

4. Verificação das dimensões da solda, aparência da solda, alinhamento e qualidade da superfície após a soldagem, quando aplicável.

5. Inspecionar as superfícies internas e externas após polimento e outros procedimentos de tratamento de superfície.

6. Realização de testes hidrostáticos ou de estanqueidade de acordo com os requisitos aplicáveis ​​do produto e de inspeção.

7. Inspecionar marcações de produtos, quantidades, materiais de embalagem, rótulos e marcas de remessa antes do envio.

Os produtos são aprovados para entrega após a conclusão dos procedimentos de inspeção aplicáveis.

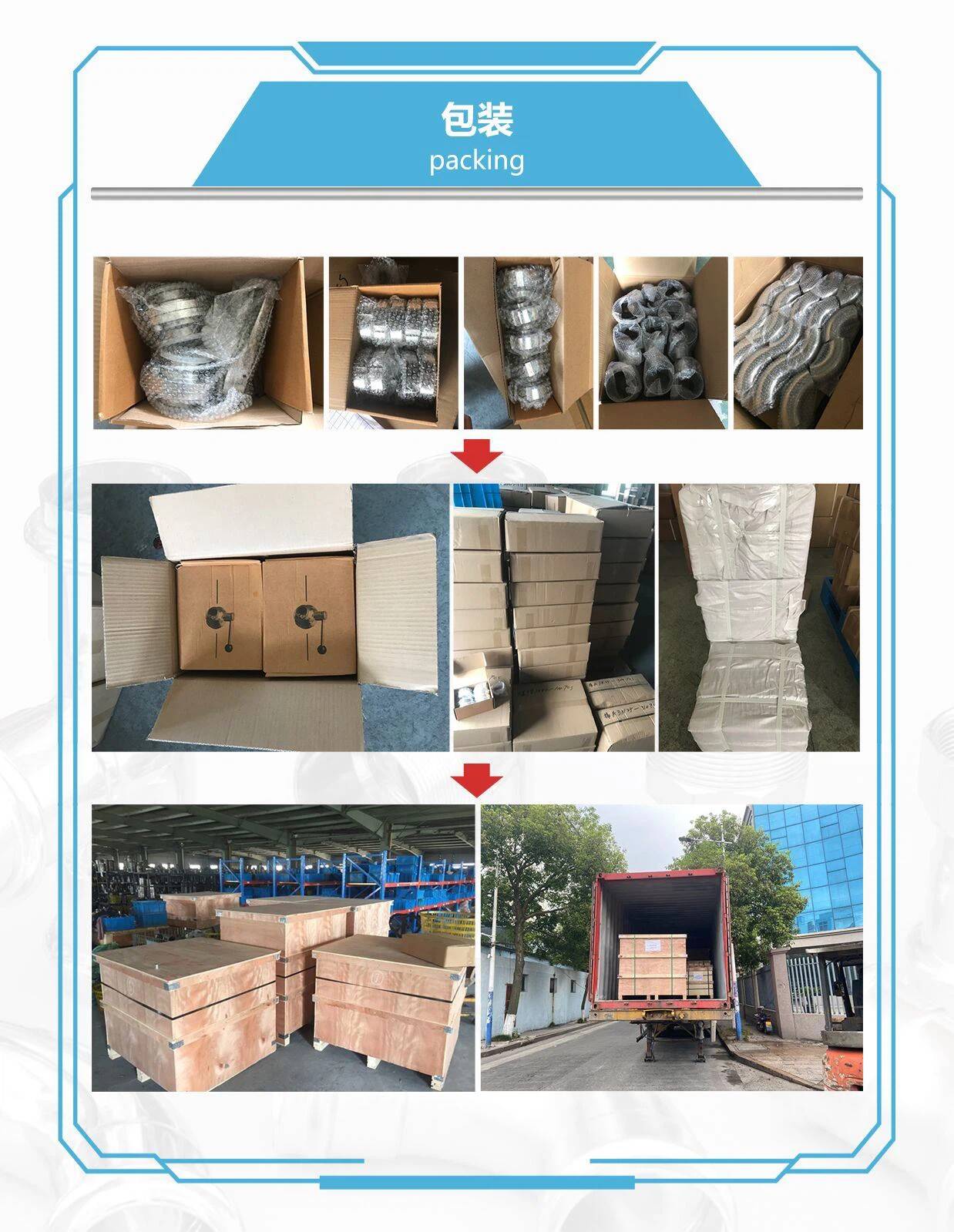

Embalagem

Cada cotovelo sanitário de 45 graus é protegido com embalagens plásticas para reduzir a exposição à poeira, umidade, arranhões e contaminação da superfície.

Os produtos são então embalados em caixas de exportação, envoltos em sacos de tecido quando necessário e consolidados em caixas de madeira para transporte internacional.

Caixas personalizadas, logotipos de clientes, etiquetas, códigos de barras, embalagens de paletes e outros arranjos de embalagens para exportação podem ser fornecidos de acordo com requisitos confirmados.

Quantidade mínima de pedido e estoque

Quantidade mínima de pedido:Normalmente de 5 a 10 peças, dependendo do tamanho do produto, material, padrão dimensional e estoque atual.

Mantemos estoque para muitos produtos regulares e tamanhos comumente solicitados. Os produtos selecionados podem ter até 5.000 peças disponíveis.

Como os níveis de estoque mudam continuamente, as quantidades reais de estoque e a disponibilidade para entrega imediata devem ser reconfirmadas ao solicitar uma cotação.

Amostras e cotação

Amostras grátis:Amostras podem ser fornecidas gratuitamente para verificação dimensional e avaliação de qualidade. As despesas de entrega expressa internacional são normalmente pagas pelo destinatário.

Tempo de cotação:Normalmente dentro de três horas úteis após receber o tamanho completo, material, padrão dimensional, espessura da parede, quantidade e informações de entrega.

Validade da cotação:Normalmente de 3 a 7 dias, sujeito aos preços das matérias-primas de aço inoxidável, taxas de câmbio e condições atuais de mercado.

Prazo de entrega

Produtos de tamanho normal disponíveis em estoque normalmente podem ser entregues dentro de 3 a 7 dias.

Pedidos que exigem nova produção normalmente levam aproximadamente 25 dias. O cronograma de entrega real depende do tamanho selecionado, material, padrão dimensional, quantidade do pedido, requisitos de inspeção, embalagem e plano de produção atual da fábrica.

Serviço Pós-Venda

Nosso período padrão de garantia de qualidade do produto é de um ano.

Se for confirmado um problema de qualidade relacionado à fabricação durante o período de garantia, nossa equipe investigará a causa e fornecerá uma solução técnica ou pós-venda adequada.

Os clientes devem fornecer o número do pedido, tamanho do produto, qualidade do material, padrão dimensional, espessura da parede, condições de instalação, meio transportado e fotos ou vídeos relevantes para auxiliar na avaliação técnica.

Fabricante:LIANHE
Local de Origem:Wenzhou, Zhejiang, China
