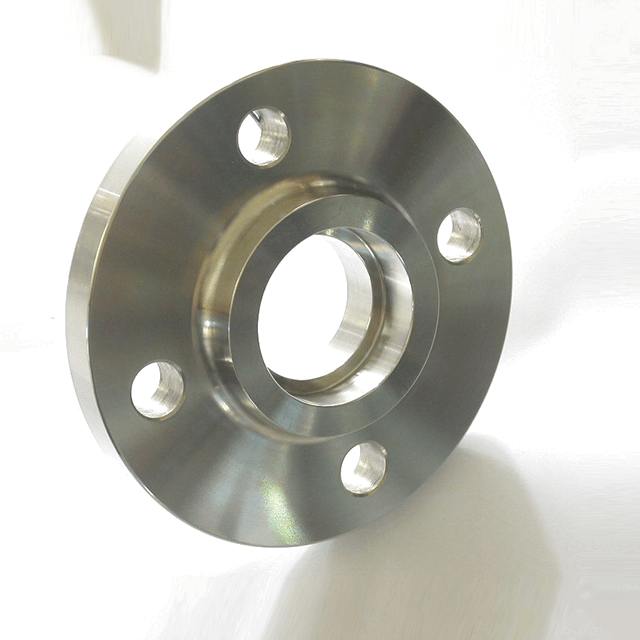

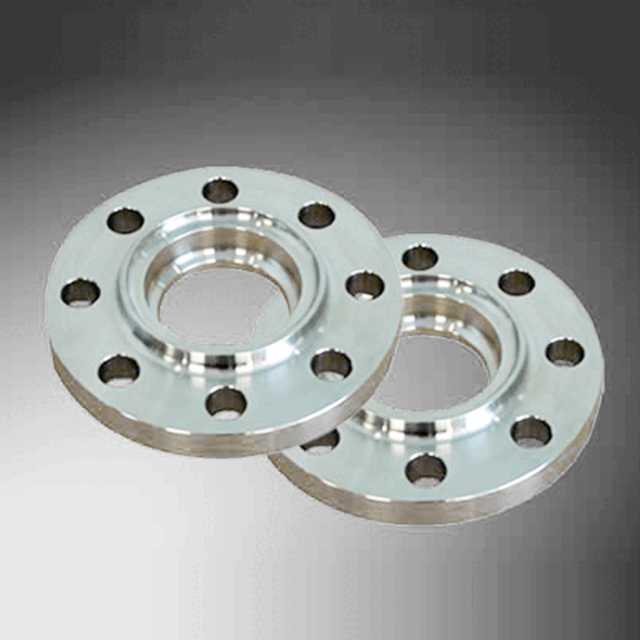

Flange de soldagem de soquete de aço inoxidável

Especificações Técnicas

Faixa de tamanho:1/2"–3" (DN15–DN80)

Classe de pressão ASME:Classe 150 a Classe 1500

Classificações de pressão JIS:5K, 10K e 20K

Tipos de revestimento disponíveis:

• Face elevada (RF)

• Face plana (FF)

• Junta tipo anel (RTJ)

• Rosto Masculino

• Rosto Feminino

• Rosto da Língua (T)

• Face da ranhura (G)

Padrões de Fabricação Aplicáveis:ASME/ANSI B16.5 e JIS B 2220

Materiais Disponíveis:

• ASTM A182 F304

• ASTM A182 F304L

• ASTM A182 F316

• ASTM A182 F316L

• ASTM A182 F310S

• ASTM A182 F321

• ASTM A182 F347

• SUS304

• SUS304L

• SUS316

• SUS316L

• S31803 Duplex em Aço Inoxidável

• S32205 Duplex em Aço Inoxidável

• S32750 Super Duplex em Aço Inoxidável

• S32760 Super Duplex em Aço Inoxidável

• Aço inoxidável 904L

Processo de fabricação:Forjamento e Usinagem CNC de Precisão

Marcação do produto:LOGO – Tamanho – Classificação de pressão – Padrão – Material – Número de calor. Informações adicionais podem ser marcadas de acordo com as necessidades do cliente.

Opções de tratamento de superfície:Desengorduramento e Limpeza ou Decapagem

Embalagem padrão:Plástico bolha ou proteção de plástico, caixas de madeira ou paletes

Certificados:GB/T 19001-2016, ISO 9001:2015 e documentação CE para produtos aplicáveis

Marca:LIANHE

Código HS: 7307210000

Local de Origem:Wenzhou, Zhejiang, China

As dimensões finais, classe de pressão, tipo de revestimento, classe de material, padrão de fabricação, requisitos de teste e tratamento de superfície devem ser confirmados de acordo com o sistema de tubulação pretendido e os componentes correspondentes.

Classificações e padrões de pressão

Os produtos estão disponíveis de acordo com as classes de pressão ASME/ANSI B16.5 da Classe 150 à Classe 1500. As configurações JIS estão disponíveis em classificações de pressão de 5K, 10K e 20K.

As classificações ASME Class e JIS K usam diferentes sistemas dimensionais e relações pressão-temperatura. Eles não devem ser tratados como diretamente equivalentes.

A pressão de trabalho real permitida depende de:

• Grau do material

• Temperatura operacional

• Tamanho nominal

• Padrão aplicável

• Classe de pressão

• Tipo de revestimento

• Seleção de juntas

• Materiais de aparafusamento

• Meio transportado

Os clientes devem especificar o padrão completo e a designação de pressão ao solicitar um orçamento, como ASME B16.5 Classe 150 ou JIS B 2220 10K.

Opções de enfrentamento

Rosto levantado

A configuração Raised Face fornece uma área de contato de gaxeta definida e é amplamente utilizada em sistemas de tubulação industrial. O acabamento superficial necessário deve ser selecionado de acordo com o tipo de junta e a norma aplicável.

Rosto plano

A configuração Flat Face fornece uma superfície de vedação em toda a face. As dimensões corretas da junta e a compatibilidade dos componentes correspondentes devem ser confirmadas antes da instalação.

Junta tipo anel

A configuração RTJ utiliza uma ranhura de anel usinada com precisão e uma junta de anel de metal compatível. As dimensões da ranhura, o número do anel, o material da junta, a dureza e a condição da superfície devem ser especificados de acordo com a norma aplicável.

Rosto Masculino e Feminino

Os revestimentos macho e fêmea utilizam superfícies elevadas e rebaixadas complementares para alinhar e reter a junta. Ambos os componentes correspondentes devem ser fabricados de acordo com dimensões compatíveis.

Face de língua e ranhura

Os revestimentos macho e fêmea usam projeções e reentrâncias correspondentes para posicionar e proteger a gaxeta. O componente macho deve ser emparelhado com um componente ranhurado compatível fabricado de acordo com o mesmo padrão.

Opções de materiais

Uma ampla variedade de materiais de aço inoxidável austenítico, duplex, super duplex e de alta liga está disponível.

Aço Inoxidável Austenítico

ASTM A182 F304, F304L, F316, F316L, F310S, F321 e F347 fornecem diferentes níveis de resistência à corrosão, resistência à temperatura, soldabilidade e desempenho mecânico.

Aço Inoxidável Duplex

Os aços inoxidáveis ​​duplex S31803 e S32205 combinam boa resistência mecânica com melhor resistência à trinca por corrosão sob tensão por cloreto.

Aço Inoxidável Super Duplex

S32750 e S32760 fornecem maior resistência e maior resistência à corrosão para ambientes marítimos e contendo cloretos exigentes.

Aço inoxidável 904L

904L é um aço inoxidável austenítico de alta liga projetado para aplicações que exigem maior resistência a determinados ambientes químicos agressivos.

A seleção do material deve ser baseada no meio transportado, concentração química, temperatura, pressão, condições de corrosão, requisitos de soldagem e especificações de projeto aplicáveis.

Processo de Fabricação

Os produtos são fabricados a partir de peças forjadas de aço inoxidável e acabados através de usinagem CNC de precisão.

As principais etapas de fabricação podem incluir:

1. Verificação de matéria-prima

2. Corte de boleto

3. Aquecimento e forjamento

4. Tratamento térmico

5. Usinagem desbaste

6. Usinagem CNC de precisão

7. Usinagem de superfície de faceamento e vedação

8. Perfuração e processamento dimensional

9. Tratamento de superfície

10. Teste e inspeção

11. Marcação do produto

12. Embalagem

A rota exata de fabricação depende do tipo de material, classe de pressão, tipo de revestimento, tamanho, requisitos de teste e padrão aplicável.

O forjamento ajuda a refinar a estrutura do material e oferece suporte a propriedades mecânicas consistentes. A usinagem CNC de precisão ajuda a manter a precisão dimensional, o alinhamento dos furos dos parafusos, a geometria da face de vedação e a compatibilidade com os componentes correspondentes.

Marcação e Rastreabilidade do Produto

As marcações padrão podem incluir:

• Logotipo daLIANHE

• Tamanho nominal

• Classe de pressão ou classificação JIS

• Padrão aplicável

• Classe de material de aço inoxidável

• Número de calor

• Informações de lote ou rastreabilidade

Logotipos de clientes, marcas próprias, números de projetos, referências de pedidos de compra e outras marcações personalizadas podem ser aplicadas de acordo com requisitos confirmados.

A marcação do número de calor oferece suporte à rastreabilidade entre o produto acabado, certificado de matéria-prima, registros de fabricação e documentação de inspeção.

Tratamento de superfície

As opções de tratamento de superfície disponíveis incluem desengorduramento e limpeza ou decapagem.

O desengorduramento e a limpeza ajudam a remover óleo de usinagem, sujeira e resíduos de processo da superfície acabada.

A decapagem pode ajudar a remover incrustações de óxido, coloração térmica, contaminação superficial e ferro livre introduzido durante forjamento, tratamento térmico ou usinagem.

Passivação adicional, polimento, revestimento protetor ou limpeza especializada podem estar disponíveis de acordo com os requisitos do cliente e do projeto.

A face de vedação deve ser protegida durante o tratamento de superfície, embalagem, armazenamento e transporte para evitar arranhões, amassados, corrosão ou outros danos que possam afetar o desempenho da vedação.

Itens de teste de produto

Os procedimentos de teste e inspeção disponíveis incluem:

• Teste Ultrassônico (UT)

• Ensaios Radiográficos (RT), quando tecnicamente aplicável

• Identificação Positiva de Material (PMI)

• Teste de Líquido Penetrante (PT)

• Inspeção Dimensional

• Inspeção visual e de superfície

• Teste de dureza

• Verificação de certificado de material

• Inspeção de Marcação e Rastreabilidade

Os métodos de teste exigidos, critérios de aceitação, taxas de amostragem e padrões de inspeção devem ser confirmados antes da produção.

Os requisitos de teste podem variar de acordo com o tipo de material, tamanho do forjado, classe de pressão, especificação do cliente e padrão de projeto aplicável.

Relatórios e certificados de inspeção de fábrica

Relatórios de inspeção e documentos de apoio à qualidade podem ser fornecidos de acordo com os requisitos confirmados do pedido, incluindo:

• Certificado de inspeção de matéria-prima

• EN 10204 3.1 Certificado de teste de material

• Relatório de testes não destrutivos

• Relatório de teste ultrassônico

• Relatório de teste PMI

• Relatório de teste de líquido penetrante

• Relatório de inspeção dimensional

• Relatório de teste de dureza

• Relatório de inspeção de terceiros

• Outros documentos de qualidade específicos do projeto

Inspeção de terceiros, testes testemunhados ou documentação adicional podem ser providenciados quando confirmados antes da produção.

Controle de qualidade do produto

A LIANHE opera um sistema de gestão de qualidade baseado na ISO 9001:2015. Os processos de produção são controlados para apoiar a rastreabilidade do material, a precisão dimensional, a fabricação consistente e a inspeção documentada.

Os principais procedimentos de controle de qualidade incluem:

1. Verificação de classes de matérias-primas, números de calor, dimensões e certificados de materiais.

2. Realização de testes PMI quando necessário para confirmar o grau da liga.

3. Monitoramento da temperatura de forjamento, formação e processos de tratamento térmico.

4. Inspeção de dimensões durante usinagem de desbaste e precisão.

5. Verificação da geometria da face de vedação, condição da superfície e acabamento.

6. Verificação da quantidade, diâmetro, posição e alinhamento dos furos dos parafusos.

7. Realização de testes não destrutivos e de dureza aplicáveis.

8. Verificação das marcações do produto em relação ao pedido e aos certificados de material.

9. Realização de inspeção visual e dimensional final antes da embalagem.

10. Verificar quantidades, etiquetas, marcas de envio e embalagens antes do envio.

Os produtos são aprovados para entrega após a conclusão dos procedimentos de inspeção aplicáveis.

Embalagem

Cada produto é protegido com plástico bolha ou capa plástica para reduzir a exposição à poeira, umidade, impacto e danos à superfície.

Os produtos são então embalados em caixas de madeira ou fixados em paletes de acordo com seu tamanho, peso, quantidade e método de transporte selecionado.

Capas protetoras ou separadores podem ser usados ​​para proteger superfícies de vedação usinadas durante armazenamento e transporte internacional.

Caixas de madeira personalizadas, paletes, etiquetas, códigos de barras, logotipos de clientes e outros arranjos de embalagens podem ser fornecidos de acordo com os requisitos confirmados do pedido.

Condições de pagamento

Nosso prazo de pagamento padrão é um depósito de 30% T/T pago antecipadamente, com o saldo restante de 70% T/T pago antes da entrega.

Acordos de pagamento específicos podem ser discutidos de acordo com o valor do pedido, qualidade do material, requisitos de produção e condições de cooperação.

Os métodos de pagamento disponíveis incluem:

• Transferência bancária T/T

• Western Union

• PayPal

• Outros métodos de pagamento mutuamente acordados

Termos de envio

Termos comerciais disponíveis:EXW, FOB, CFR, CIF, DDP e DDU

Os métodos de transporte disponíveis incluem:

• Frete marítimo

• Transporte terrestre

• Transporte ferroviário

• Transporte de caminhão

• Frete aéreo

• Serviço expresso internacional

A forma de envio pode ser selecionada de acordo com o peso do produto, volume da embalagem, destino, cronograma de entrega necessário e orçamento de transporte.

Os custos de envio, tempos de trânsito, embalagens de exportação e condições de entrega devem ser confirmados antes do envio.

Marca:LIANHE
Local de Origem:Wenzhou, Zhejiang, China
