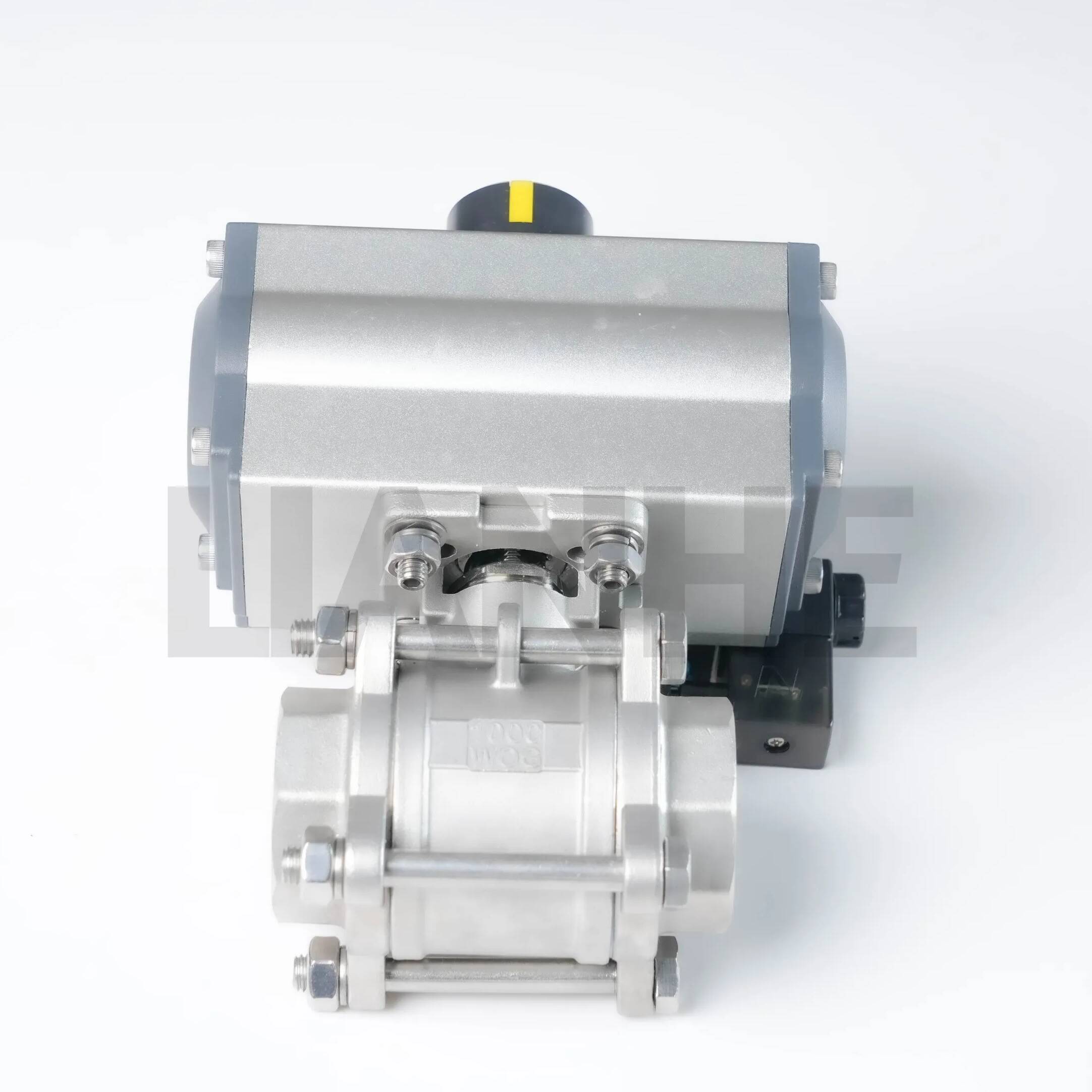

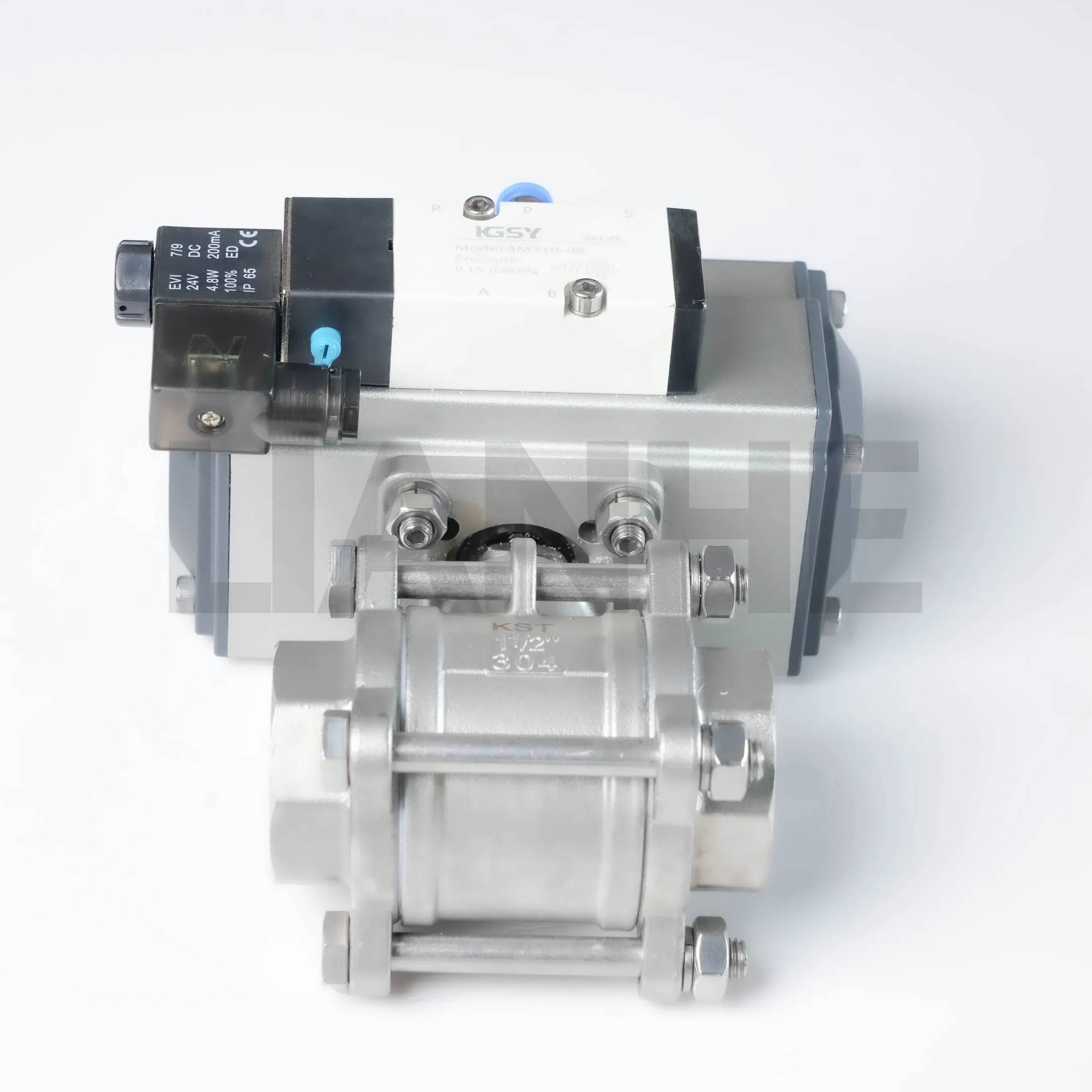

Válvula esfera de rosca de 3 peças com acionamento pneumático para automação industrial

Visão geral

A válvula esfera de rosca de 3 peças com acionamento pneumático é uma solução de controle de fluxo de alta confiabilidade projetada para operação rápida e eficiente em sistemas de automação industrial. Construída em aço inoxidável 316, esta válvula possui roscas NPT (ANSI B1.20.1) e um atuador pneumático, proporcionando movimento rápido de um quarto de volta de 90° para controle liga/desliga em ambientes agressivos e corrosivos.

Características

Vantagens da atuação pneumática:

Atuador pneumático de dupla ação ou retorno por mola (5-8 bar de pressão de ar), oferecendo operação à prova de falhas (retorno por mola fecha/abre em caso de perda de ar) e tempos de ciclo ≤3 segundos para válvulas de 2".

A plataforma de montagem ISO 5211 garante compatibilidade com marcas globais de atuadores (por exemplo, Festo, SMC), com posicionadores opcionais para controle de fluxo proporcional.

Design resistente à corrosão:

Corpo em aço inoxidável 316 (ASTM A316) com 3,5% de teor de molibdênio, resistindo à corrosão por cloretos em ambientes marinhos e químicos, com superfície passivada prolongando a vida útil em 30%.

A sede em PTFE com anel anti-extrusão proporciona vedação estanque a bolhas (API 598) em temperaturas de -40°C a 260°C (sede RPTFE).

Conexões roscadas de precisão:

Roscas macho/fêmea NPT para fixação segura de tubos, compatíveis com tubos Schedule 80 e conexões para serviços pesados, com torque nominal de 80 N·m para válvulas de 2" para suportar forças do atuador.

A espessura reforçada do corpo nas junções das roscas (padrão 1,3x) evita a deformação sob operação pneumática de alto ciclo.

Segurança e Conformidade:

Dispositivo antiestático (com mola) garante continuidade elétrica para aplicações de gás, reduzindo riscos de descarga estática em ambientes inflamáveis.

Em conformidade com NACE MR0175 para serviço com gás ácido e ATEX/IECEx para uso em atmosferas explosivas (Zona 1/21), com kits corta-chamas opcionais.

Aplicativo

Ideal para automação industrial de alta velocidade e alta confiabilidade:

Petróleo e Gás Upstream: Desligamento rápido em sistemas de controle de cabeça de poço e linhas de injeção de produtos químicos, com aço inoxidável 316 resistindo à corrosão por H2S em campos de gás ácido.

Alimentos e Bebidas: Controle de fluxo higiênico em linhas de pasteurização e sistemas CIP (Clean-in-Place), atendendo às Normas Sanitárias 3-A para contato direto com alimentos.

Geração de energia: Controle pneumático de purgadores de vapor e linhas de condensado em plantas de ciclo combinado, com atuação rápida reduzindo picos de pressão em sistemas de turbinas.

Apoio Terrestre Aeroespacial: Controle de combustível e fluido hidráulico em instalações de manutenção de aeronaves, com operação pneumática garantindo desempenho à prova de falhas em ambientes de alta altitude.

Perguntas frequentes

P: Qual pressão de ar é necessária para o atuador?

UM:Operação padrão a 6 bar; mínimo 5 bar, máximo 10 bar. Use um regulador de pressão para manter um desempenho consistente.

P: A válvula pode ser usada em sistemas de vácuo?

UM:Sim, a sede de PTFE fornece vedação confiável até vácuo de 29" Hg, embora as sedes de metal com metal sejam recomendadas para condições extremas de vácuo.

P: Como evitar a corrosão do atuador em ambientes costeiros?

UM:Escolha um atuador com corpo de alumínio pintado com epóxi ou componentes de aço inoxidável e instale um filtro de ar coalescente para remover umidade e partículas de sal.

P: Qual é o tamanho recomendado do filtro de ar para o atuador?

UM:Use um filtro com classificação de 5 μm para proteger o atuador contra contaminação por partículas, garantindo operação suave e vida útil prolongada.
