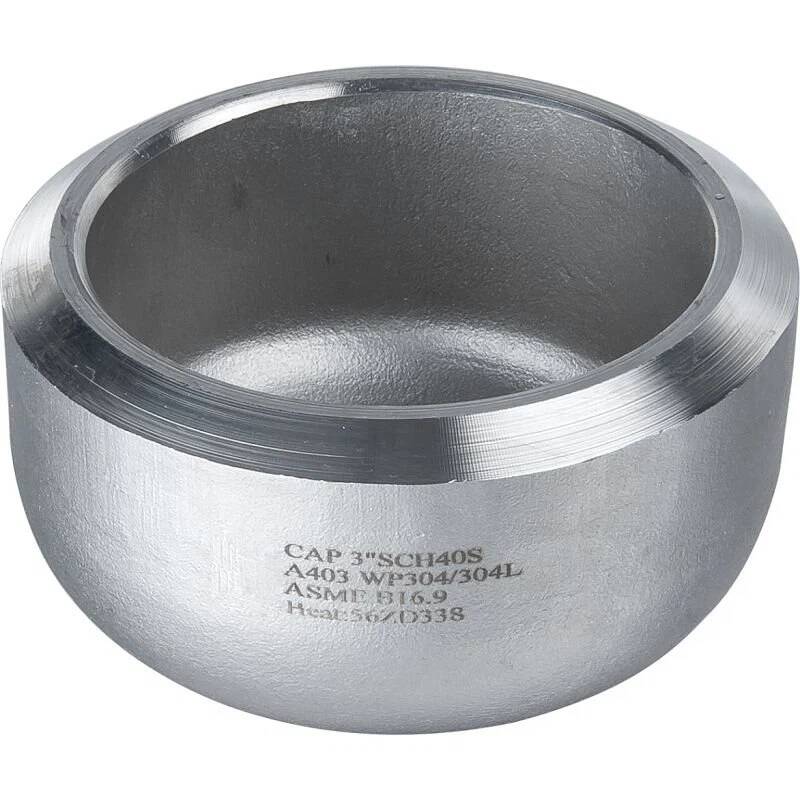

Tampa BW de aço inoxidável resistente à corrosão para vedação da extremidade do tubo

Visão geral

A tampa BW (soldada de topo) de aço inoxidável resistente à corrosão é uma conexão de tubo durável projetada para vedar permanentemente as extremidades de tubulações soldadas de topo em ambientes agressivos e corrosivos. Construída em aço inoxidável 304 ou 316, esta tampa apresenta um design sem costura e extremidades soldadas (em conformidade com ANSI B16.25), garantindo desempenho à prova de vazamentos e integridade estrutural em sistemas de alta pressão.

Características

Material e design premium:

Aço inoxidável sem costura (304/316) com formato abaulado (elíptico ou abaulado) para distribuir a pressão uniformemente, classificado para pressões de trabalho de até 3.000 PSI (aço inoxidável 316, cronograma 160).

Extremidades de solda de topo com bordas chanfradas (37,5°) para soldas de penetração total, em conformidade com ASME B16.9 e adequadas para terminações críticas de tubulações.

Resistência Ambiental:

A variante de aço inoxidável 316 com 3,5% de molibdênio resiste à corrosão em água do mar, cloretos e sulfetos, com uma superfície passivada que prolonga a vida útil em 50% em ambientes marinhos.

Faixa de temperatura: -250°C a 800°C, adequada para terminais criogênicos de GNL e linhas de exaustão de fornos de alta temperatura.

Instalação e conformidade:

Disponível nos tamanhos 1" a 48" NPS, com espessuras de parede correspondentes às programações de tubulação (40/80/160), garantindo compatibilidade com os códigos de tubulação de processo ASME B31.3.

Tratamento térmico opcional (alívio de tensão) para tampas de paredes espessas para eliminar tensões induzidas por soldagem em aplicações de alta temperatura.

Controle de qualidade:

100% de testes hidrostáticos (1,5x MAWP) e inspeção dimensional, com certificados de materiais (MTC) fornecidos para rastreabilidade em indústrias regulamentadas.

Aplicativo

Perfeito para vedação permanente de extremidades de tubos em ambientes extremos:

Petróleo e Gás Offshore: Vedação de cabeças de poço abandonadas e extremidades de tubulações submarinas, com aço inoxidável 316 atendendo NACE MR0175 para ambientes de gás ácido.

Plantas Químicas: Terminação de linhas de fluidos corrosivos em tanques de armazenamento e vasos de reação, em conformidade com os padrões OSHA para contenção de materiais perigosos.

Geração de energia: Vedação de pontos finais de tubulações de vapor em sistemas de derivação de turbinas, com aço inoxidável 304 resistindo à oxidação a 550°C por mais de 10 anos.

Engenharia Marinha: Vedação de penetrações no casco e saídas de tanques de lastro, com aço inoxidável 316 suportando submersão constante em água salgada.

Perguntas frequentes

P: Qual é a diferença entre uma tampa e um flange cego?

UM:Uma tampa é soldada diretamente na extremidade do tubo, enquanto um flange cego é aparafusado e reutilizável. As tampas são permanentes e os flanges são removíveis.

P: A tampa pode ser usada para fechamento temporário de dutos?

UM:Sim, mas a soldagem permanente é recomendada para uso a longo prazo; para fechamento temporário, considere um flange cego ou olet soldado com tampão removível.

P: Como garantir a penetração adequada da solda para tampas de paredes espessas?

UM:Use GTAW (TIG) com soldagem de múltiplos passes, garantindo que cada passe atinja 100% de penetração, conforme verificado por testes radiográficos (RT).

P: Existem designs à prova de fogo para tampas em ambientes inflamáveis??

UM:Sim, as tampas podem ser projetadas com materiais à prova de fogo (por exemplo, juntas de grafite para flanges), embora as tampas sejam sólidas e não exijam juntas.
