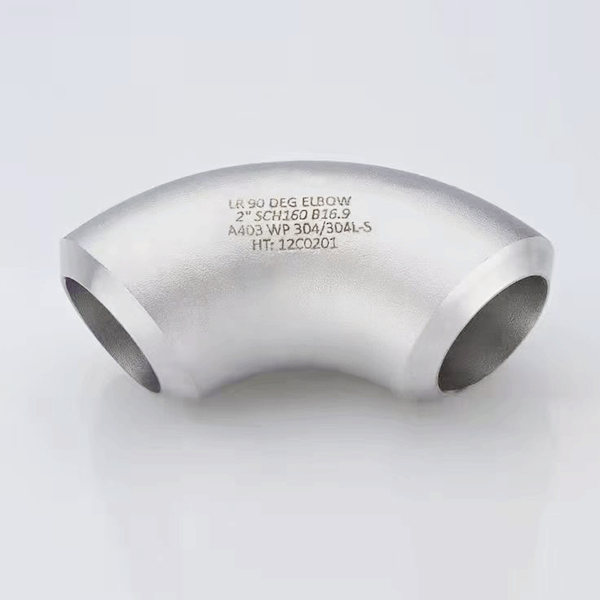

Cotovelo BW 90DEG SR de aço inoxidável de alta resistência para sistemas compactos

Visão geral

O cotovelo de aço inoxidável de alta resistência BW (solda de topo) 90 graus SR (raio curto) é uma conexão de tubo que economiza espaço projetada para sistemas de tubulação industriais compactos onde o espaço mínimo de instalação é crítico. Construído em aço inoxidável 304 ou 316, este cotovelo apresenta raio 1,0D e extremidades soldadas (em conformidade com ANSI B16.25), equilibrando integridade estrutural com eficiência dimensional em layouts apertados.

Características

Design com eficiência de espaço:

O raio de curvatura de raio curto (1,0D) (por exemplo, 102 mm para NPS de 4") reduz o comprimento de instalação em 30% em comparação com cotovelos LR, ideal para salas de máquinas congestionadas e plataformas offshore.

Extremidades de solda de topo com bisel de precisão (37,5°) para soldas de penetração total, em conformidade com ASME B16.9 e adequadas para processos de soldagem manuais e automatizados.

Materiais de alto desempenho:

aço inoxidável 304 (ASTM A312) para uso industrial geral; Aço inoxidável 316 (ASTM A316) para ambientes corrosivos, com limite de escoamento mínimo de 205 MPa.

Tratado termicamente (recozido em solução) para microestrutura uniforme, aumentando a resistência à corrosão sob tensão em aplicações de pH alto.

Classificações de pressão e temperatura:

Classificado para pressões de trabalho de até 2.000 PSI (programação 80, aço inoxidável 316) e temperaturas de -46°C a 650°C, adequado para sistemas de vapor, óleo e gás.

A espessura da parede reforçada na curva (padrão 1,1x) compensa o aumento da tensão em projetos de raio curto, garantindo confiabilidade a longo prazo.

Qualidade e Conformidade:

Inspeção 100% visual e dimensional, com teste hidrostático opcional (1,5x MAWP) e inspeção de partículas magnéticas (MPI) para aplicações críticas.

Disponível nos tamanhos 1" a 12" NPS, com revestimentos personalizados (por exemplo, epóxi, PTFE) para maior proteção contra corrosão em ambientes marítimos.

Aplicativo

Ideal para sistemas industriais e comerciais com espaço limitado:

Petróleo e Gás Offshore: Tubulação compacta em módulos de plataforma e manifolds submarinos, com aço inoxidável 316 resistindo ao H2S e à corrosão da água do mar.

Turbinas de usinas de energia: Linhas de vapor em gabinetes de turbinas a gás, onde o espaço limitado exige curvas apertadas sem comprometer as classificações de pressão.

Máquinas Industriais: Linhas hidráulicas e de lubrificação em prensas e máquinas injetoras, com design de raio curto facilitando a proximidade com peças móveis.

Edifícios Comerciais: Linhas de condensação HVAC em vãos de teto e poços de elevação, reduzindo a necessidade de espaço em construções de vários andares.

Perguntas frequentes

P: O cotovelo SR é adequado para aplicações de alto fluxo?

UM:Embora os cotovelos SR aumentem a turbulência em comparação com os cotovelos LR, eles são adequados para vazões moderadas; use cotovelos LR para sistemas de alta velocidade (número de Reynolds >40.000).

P: Esses cotovelos podem ser usados ​​em zonas sísmicas?

UM:Sim, mas consulte um engenheiro estrutural para requisitos adicionais de contraventamento, uma vez que cotovelos de raio curto podem sofrer tensões mais elevadas durante eventos sísmicos.

P: Qual é o espaçamento mínimo recomendado de suporte de tubo para cotovelos SR?

UM:O espaçamento deve ser de 50% do espaçamento recomendado do cotovelo LR para minimizar a flacidez e o estresse na curva, especialmente em trechos horizontais.

P: Existem revestimentos resistentes ao fogo disponíveis?

UM:Sim, podem ser aplicados revestimentos intumescentes resistentes ao fogo (em conformidade com ASTM E119), proporcionando classificação de incêndio de 2 horas para conexões críticas de tubulações.
