Redutor excêntrico de solda de topo de aço inoxidável para sistemas de tubulação de mídia mista

Visão geral

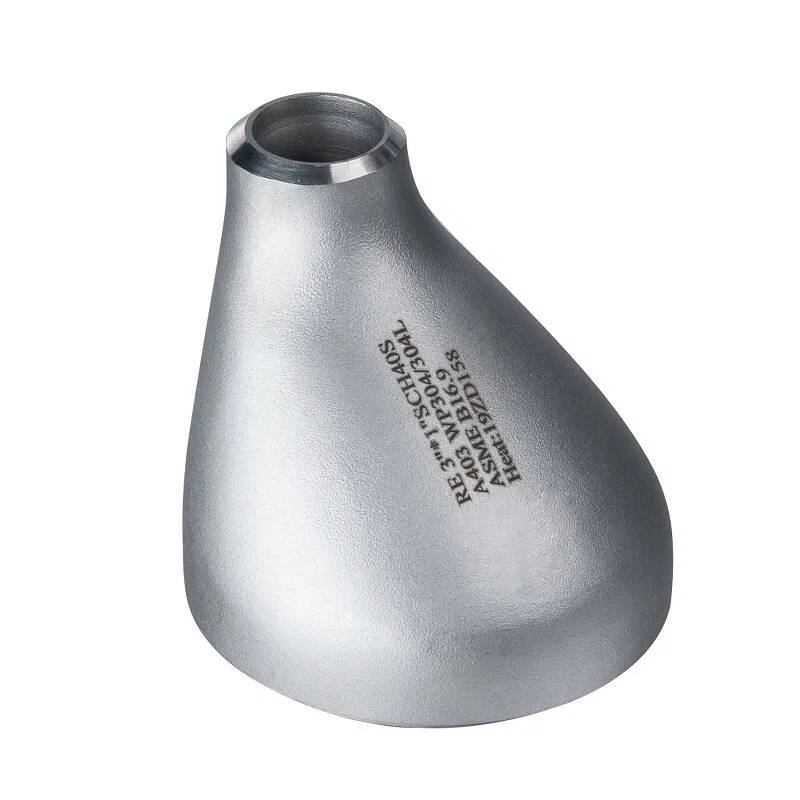

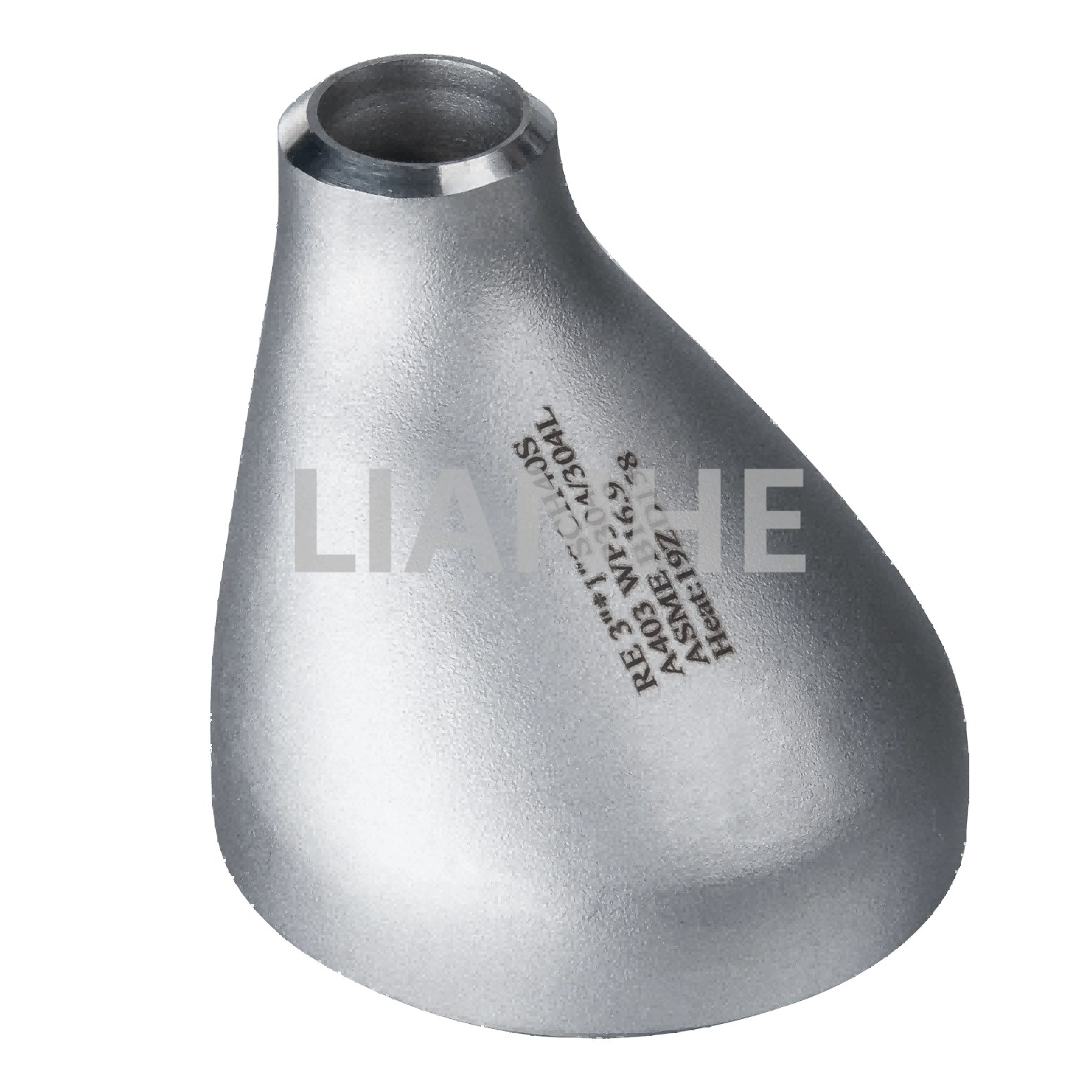

O redutor excêntrico BW (soldada de topo) de aço inoxidável de alto desempenho é uma conexão de tubo especializada projetada para conectar tubos de diferentes diâmetros em sistemas que transportam misturas gás-líquido, minimizando o acúmulo de ar e a perda de pressão. Construído em aço inoxidável 304 ou 316 sem costura, este redutor apresenta um design excêntrico (linha central deslocada) e extremidades soldadas, tornando-o ideal para tubulações horizontais onde a retenção de líquidos é crítica.

Características

Benefícios do design excêntrico:

O formato assimétrico (parte superior plana, parte inferior curva) evita o acúmulo de gás nas linhas horizontais, reduzindo o fluxo de golfadas e melhorando a estabilidade do fluxo em sistemas bifásicos.

O raio de transição suave (1,5x o diâmetro do tubo) garante fluxo laminar, com perda de pressão 15% menor do que os redutores concêntricos padrão em fluxos dominados por gás.

Construção robusta de materiais:

Aço inoxidável ASTM A312 (304/316) com recozimento em solução para microestrutura uniforme, resistindo à corrosão sob tensão em ambientes de alto pH e cloreto.

Classificado para pressões de trabalho de até 2.000 PSI (aço inoxidável 316, cronograma 80) e temperaturas de -196°C (GNL) a 650°C (vapor).

Extremidades de soldagem de precisão:

Extremidades soldadas de topo em conformidade com ANSI B16.25, permitindo soldas de penetração total para tubos cronograma 40/80, com teste radiográfico (RT) opcional para aplicações críticas.

Disponível nos tamanhos 2" a 36" NPS, com taxas de redução comuns (por exemplo, 10" a 8", 6" a 4") e tamanhos personalizados mediante solicitação.

Resistência à corrosão e ao desgaste:

A variante de aço inoxidável 316 com liga de molibdênio resiste à corrosão em água do mar e meios ácidos, enquanto o 304 é ideal para uso industrial geral.

Aplicativo

Perfeito para fluxo bifásico e sistemas de tubulação horizontal:

Petróleo e Gás Upstream: Reduzindo diâmetros em linhas de fluxo e separadores de cabeça de poço, evitando o aprisionamento de gás em passagens horizontais para manter uma produção eficiente.

Sistemas HVAC: Conexão de redes de água gelada de grande diâmetro a linhas de bobinas menores em edifícios comerciais, com design excêntrico minimizando a formação de bolhas de ar.

Processamento Químico: Transição entre saídas de colunas de destilação e tubos de transferência em refinarias, garantindo fluxo suave de misturas vapor-líquido.

Engenharia Marinha: Redução do tamanho das linhas de água de esgoto e lastro em navios, com aço inoxidável 316 resistente à corrosão por água salgada e carregamento dinâmico.

Perguntas frequentes

P: Como o design excêntrico evita o acúmulo de gás?

UM:A superfície superior plana permite que o gás flua ao longo da parte superior do tubo, enquanto o líquido permanece na parte inferior, reduzindo o fluxo de golfadas em instalações horizontais.

P: Este redutor pode ser usado em tubulações verticais?

UM:Embora seja principalmente para uso horizontal, pode ser instalado verticalmente, embora os redutores concêntricos sejam mais adequados para aplicações verticais.

P: Qual é a preparação de solda recomendada para redutores de paredes espessas?

UM:Use uma ranhura em J ou em U para paredes >12 mm para garantir penetração total, seguindo as diretrizes de soldagem ASME BPVC Seção IX.

P: Existem opções não magnéticas para aplicações sensíveis?

UM:Sim, o aço inoxidável 316L oferece baixa permeabilidade magnética, adequado para uso próximo a separadores magnéticos e equipamentos de ressonância magnética.
