Redutor concêntrico BW de aço inoxidável de alta pressão para sistemas de dutos

Visão geral

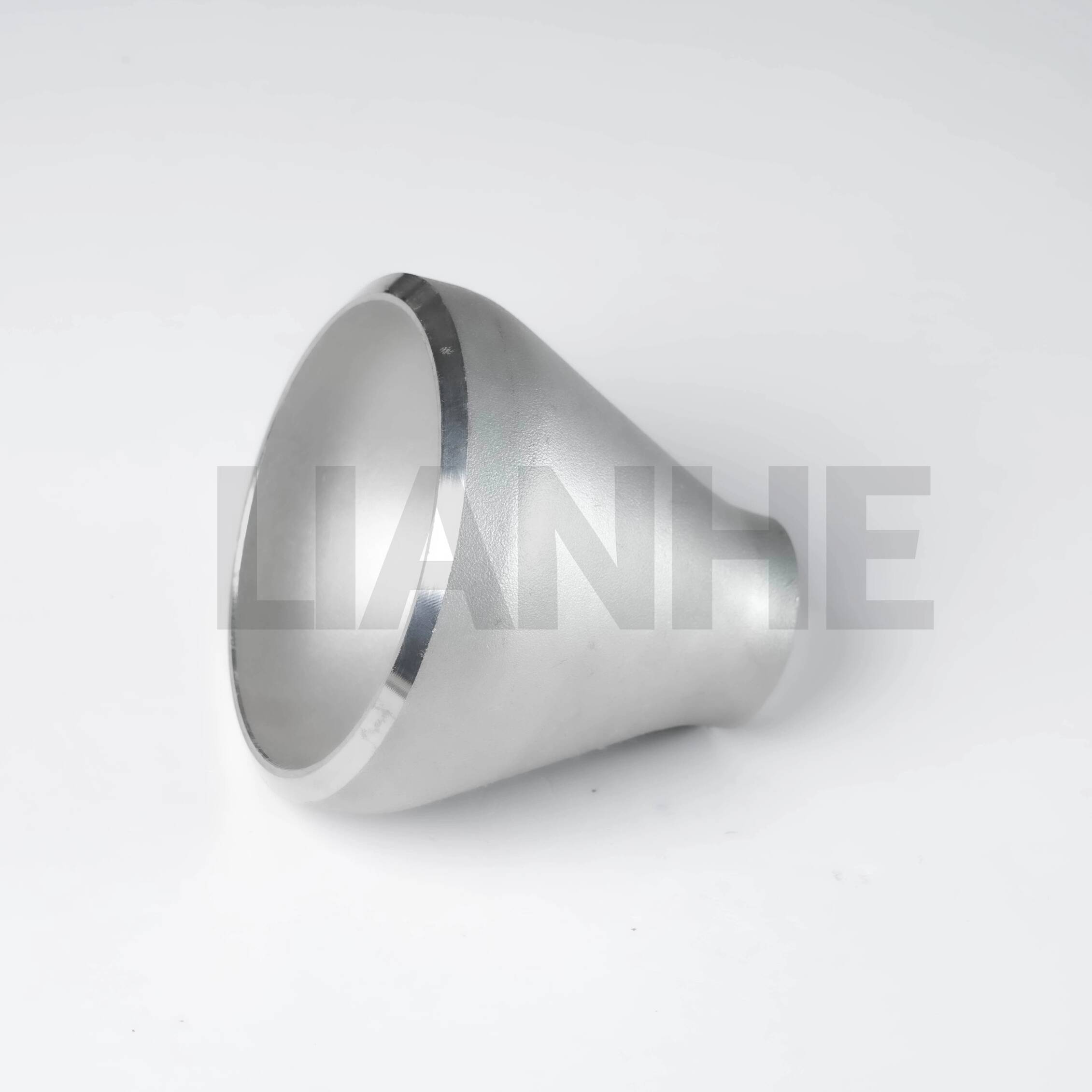

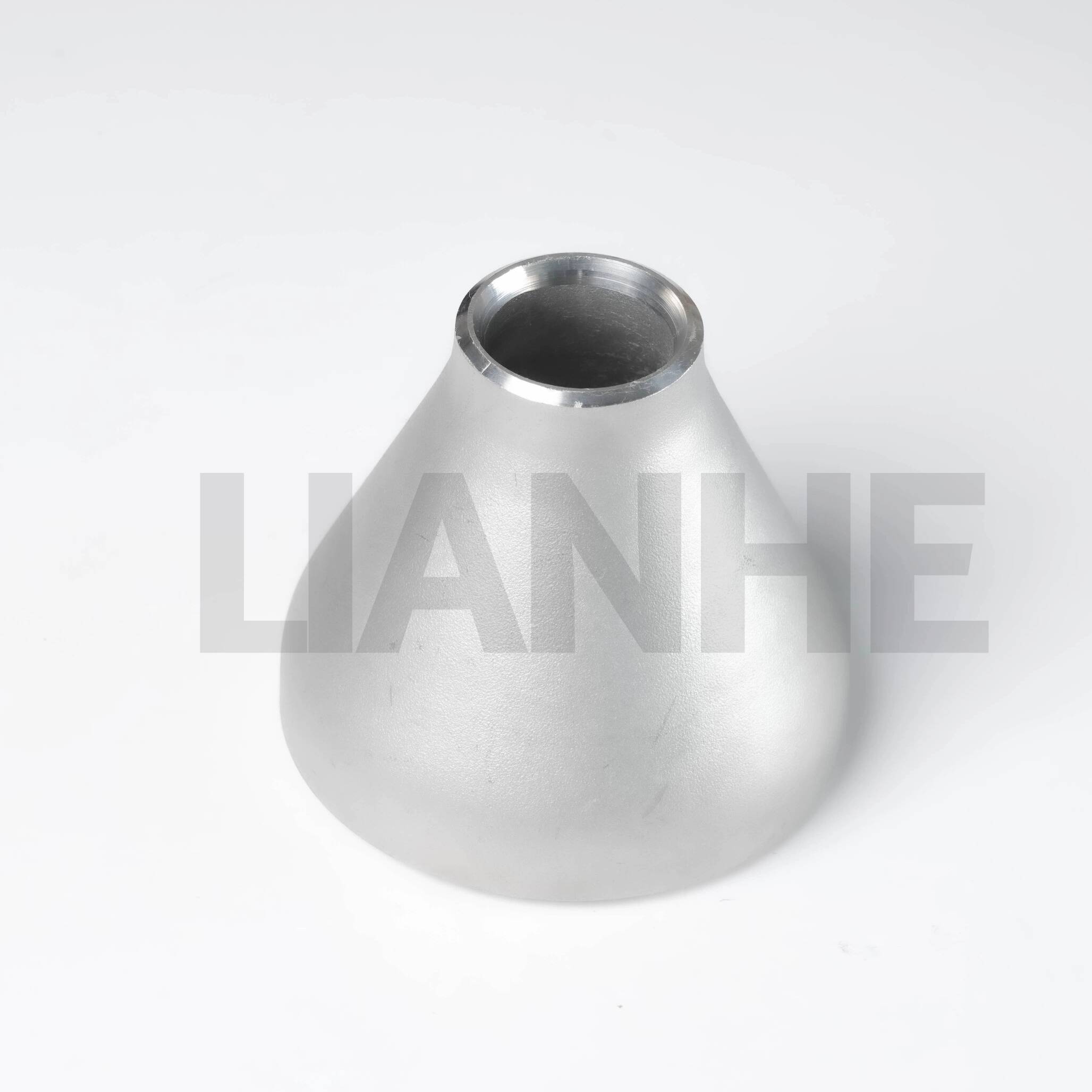

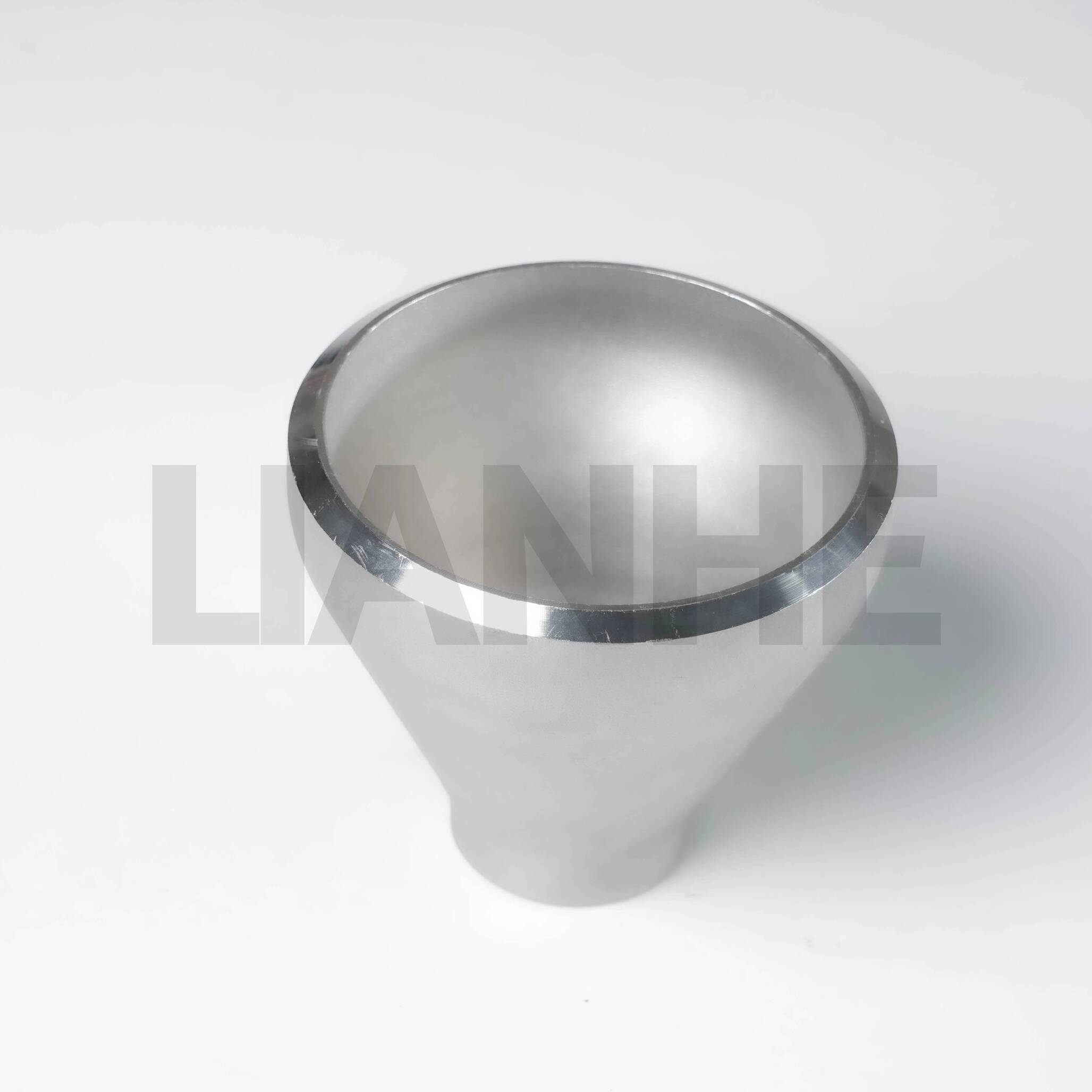

O redutor concêntrico BW de aço inoxidável de alta pressão (solda de topo) é uma conexão de tubo projetada com precisão, projetada para conectar tubos de diferentes diâmetros em sistemas de alta pressão e alta temperatura, mantendo o fluxo suave e a integridade estrutural. Construído em aço inoxidável 304 ou 316 sem costura, este redutor apresenta um design concêntrico (espessura de parede uniforme) e extremidades soldadas, tornando-o ideal para aplicações que exigem turbulência e concentração de tensão mínimas.

Características

Construção Premium Sem Costura:

Fabricado em aço inoxidável ASTM A312 (304 para uso geral, 316 para meios corrosivos), com resistência à tração mínima de 515 MPa e limite de escoamento de 205 MPa.

O corpo sem costura elimina pontos fracos, classificado para pressões de trabalho de até 2.500 PSI (programação 80, aço inoxidável 316) e temperaturas de -46°C a 815°C.

Vantagens do design concêntrico:

A redução uniforme do diâmetro (por exemplo, 6" a 4") garante uma transição de fluxo simétrica, reduzindo a turbulência em 20% em comparação com redutores excêntricos, ideal para sistemas dominados por líquidos.

Superfície interna lisa (Ra ≤1,6μm) minimiza a perda de pressão e evita o acúmulo de sedimentos nas tubulações.

Conformidade de instalação:

As extremidades soldadas de topo com bisel de 37,5° atendem aos padrões ANSI B16.25 e ASME B16.9, adequadas para processos de soldagem GTAW (TIG) e GMAW (MIG) em tubulações críticas.

Disponível nos tamanhos 1" a 48" NPS, com relações de redução de 2:1 a 4:1, compatível com tubos cronograma 40/80/160.

Resistência à corrosão:

A variante de aço inoxidável 316 com 3,5% de molibdênio resiste à corrosão em ambientes ricos em cloreto (por exemplo, água do mar, salmoura), com uma superfície passivada que prolonga a vida útil em 30%.

Aplicativo

Ideal para tubulações industriais que exigem transições suaves de diâmetro:

Transmissão de Petróleo e Gás: Redução do tamanho dos tubos em gasodutos de alta pressão e linhas de processo de refinaria, em conformidade com NACE MR0175 para serviços de gás ácido.

Geração de energia: Conexão de turbinas a vapor a linhas de condensado de menor diâmetro em usinas térmicas, com aço inoxidável 304 resistindo à oxidação a 550°C.

Processamento Químico: Transição entre entradas/saídas de reatores em ambientes corrosivos, atendendo aos padrões cGMP para superfícies limpáveis ​​na fabricação farmacêutica.

Tratamento de Água: Redução de diâmetros em adutoras de alta vazão e bombas de esgoto, com aço inoxidável 316 resistente à água clorada e partículas abrasivas.

Perguntas frequentes

P: Quando devo usar um redutor concêntrico versus excêntrico?

UM:Use redutores concêntricos para sistemas somente líquidos para manter a simetria do fluxo; redutores excêntricos são melhores para misturas gás-líquido para evitar bolsas de ar.

P: Este redutor pode ser usado em tubulações verticais?

UM:Sim, os redutores concêntricos são adequados para instalações verticais, mas garantem um suporte adequado para evitar tensões nas juntas soldadas.

P: Qual é a espessura mínima da parede para redutores Schedule 160?

UM:A espessura da parede varia de acordo com o tamanho (por exemplo, 1" cronograma 160 tem parede de 3,73 mm), detalhado na ASME B16.9 para classificações de pressão precisas.

P: As taxas de redução personalizadas estão disponíveis?

UM:Sim, proporções não padronizadas (por exemplo, 3" a 1,5") podem ser fabricadas sob encomenda, com prazos de entrega normalmente de 10 a 15 dias úteis.
