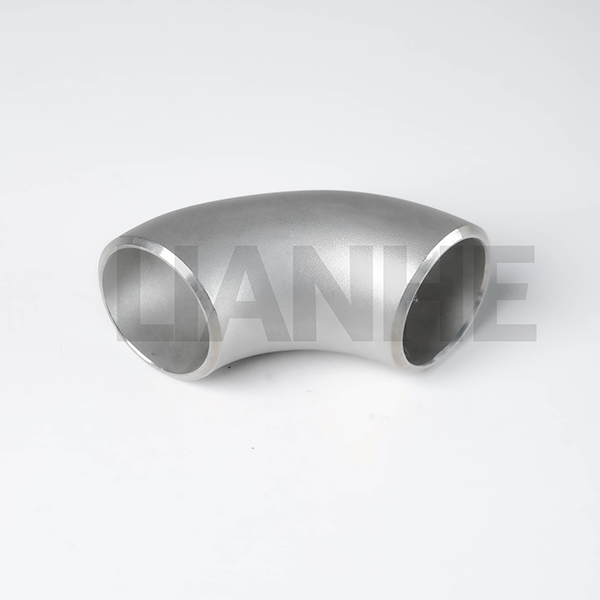

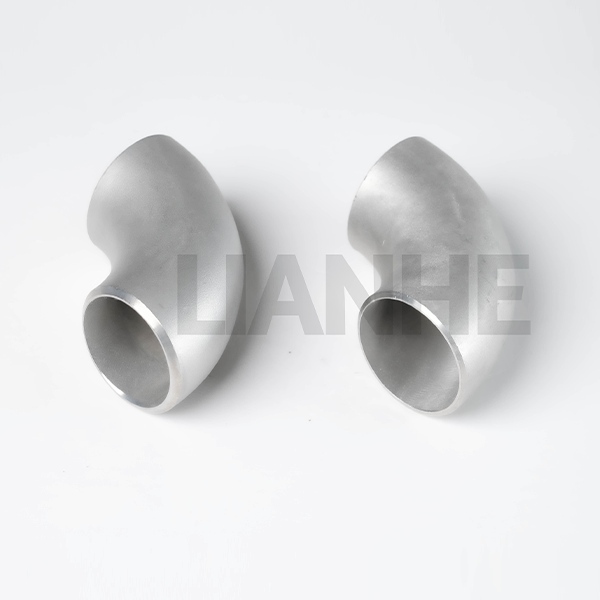

O cotovelo LR (raio longo) BW (solda de topo) de aço inoxidável de alta pressão de 90 graus é uma conexão de tubo projetada com precisão, projetada para sistemas de tubulação de alta pressão e alta integridade, onde a eficiência do fluxo e a estabilidade estrutural são fundamentais. Construído em aço inoxidável 304 ou 316 sem costura, este cotovelo apresenta um raio de 1,5D e extremidades soldadas (em conformidade com ANSI B16.25), garantindo perda mínima de pressão e máxima resistência à fadiga em aplicações críticas.
Design Premium Sem Costura:
Extrudado a partir de um único tarugo de aço inoxidável (304/316), eliminando cordões de solda e pontos fracos, com resistência à tração mínima de 515 MPa e alongamento ≥30%.
Extremidades de solda de topo com bisel de precisão (37,5° ±1,5°) para soldas de penetração total, em conformidade com os códigos ASME B31.1 (tubulação de energia) e B31.3 (tubulação de processo).
Engenharia de Fluxo e Estresse:
O raio da linha central 1,5D (compatível com ANSI B16.9) reduz a resistência ao fluxo em 20% em comparação com cotovelos padrão, com uma superfície interna hidroformada (Ra ≤1,6μm) para fluxo laminar.
As seções reforçadas do calcanhar e da ponta (1,2x a espessura da parede) resistem às forças de expansão térmica e à vibração, essenciais para conexões de bombas e compressores em refinarias.
Desempenho em ambientes extremos:
A variante de aço inoxidável 316 com 2% de molibdênio resiste à corrosão em ambientes ricos em cloreto (por exemplo, água do mar, salmoura), com uma superfície passivada reduzindo as taxas de corrosão em 40%.
Classificado para pressões de até 2.500 PSI (categoria 80, aço inoxidável 316) e temperaturas de -196°C (GNL) a 650°C (vapor), com tratamento térmico opcional para resistência à fluência em altas temperaturas.
Garantia de qualidade:
100% de testes radiográficos (RT) para soldas (quando aplicável) e verificações dimensionais via digitalização a laser 3D, garantindo conformidade com a norma ISO 9001:2015 e especificações específicas do cliente.
Ideal para projetos industriais e de infraestrutura de missão crítica:
Transmissão de Petróleo e Gás: Gasodutos de alta pressão e linhas de processo de refinaria, com aço inoxidável 316 atendendo NACE MR0175 para serviço de gás ácido.
Potência nuclear: Linhas secundárias de refrigerante em reatores nucleares, em conformidade com ASME BPVC Seção III (Classe 2/3) para componentes relacionados à segurança.
Sistemas de Combustível Aeroespacial: Linhas de combustível de alta pureza em equipamentos de apoio terrestre de aeronaves, com aço inoxidável 304 atendendo SAE AS4059 para acessórios aeroespaciais.
Propulsão Marinha: Linhas de resfriamento de motores em grandes vasos, com aço inoxidável 316, suportando erosão por cavitação e corrosão por água salgada por mais de 20 anos.
P: Qual é o raio de curvatura mínimo para este cotovelo?
UM:O projeto de raio longo (LR) tem um raio de curvatura de 1,5x o diâmetro do tubo (por exemplo, 152 mm para NPS de 4"), garantindo conformidade com ANSI B16.9 para cotovelos LR padrão.
P: Esses cotovelos podem ser formados a frio para ângulos personalizados?
UM:Não, a conformação a frio pode comprometer a integridade do material. Ângulos personalizados (por exemplo, 60°, 30°) estão disponíveis através de processos de conformação a quente para projetos específicos.
P: Como inspecionar a corrosão interna em uso a longo prazo?
UM:Use testes ultrassônicos de espessura (UT) anualmente para monitorar o afinamento da parede, especialmente em áreas expostas a meios abrasivos ou fluidos corrosivos.
P: Existem opções não magnéticas para aplicações sensíveis?
UM:Sim, o aço inoxidável 316L oferece baixa permeabilidade magnética (≤2,0 μH/m), adequado para instalações de ressonância magnética e sistemas magnéticos criogênicos.
