T igual BW de aço inoxidável para serviços pesados ​​para tubulações industriais

Visão geral

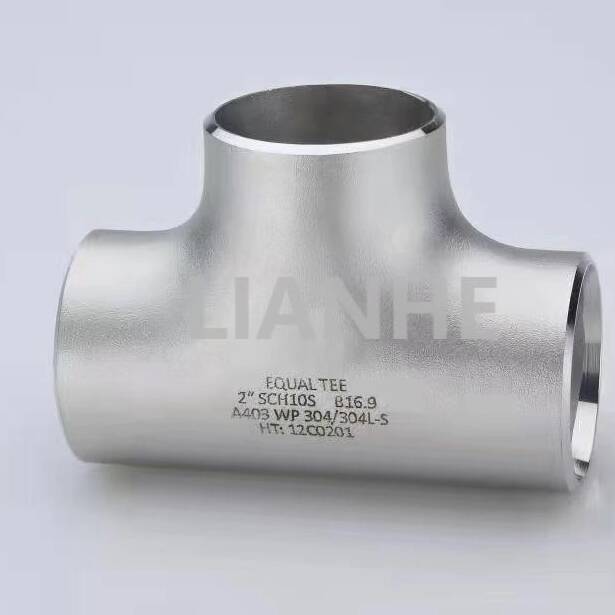

O Tee Equal BW (Butt-Weld) de aço inoxidável para serviços pesados ​​é uma conexão de tubo robusta projetada para criar conexões de três vias em tubulações industriais de alta pressão e alta temperatura. Construído em aço inoxidável 304 ou 316 sem costura, este T igual apresenta extremidades soldadas e tamanhos de ramificação uniformes, garantindo distribuição de fluxo equilibrada e integridade estrutural em aplicações exigentes.

Características

Projeto de Fluxo Uniforme:

Diâmetros de ramificação iguais (por exemplo, 4" x 4" x 4") garantem a divisão simétrica do fluxo, reduzindo a turbulência em 25% em comparação com a redução dos tês, ideal para sistemas multilinhas que exigem pressão equilibrada.

Superfície interna lisa (Ra ≤1,6μm) e ângulo de ramificação de 90° promovem fluxo laminar, minimizando a perda de pressão em ambientes de alto fluxo.

Construção Premium Sem Costura:

Extrudado a partir de um único tarugo de aço inoxidável ASTM A312 (304/316), com resistência à tração mínima de 515 MPa e limite de escoamento de 250 MPa.

Classificado para pressões de trabalho de até 2.500 PSI (aço inoxidável 316, cronograma 80) e temperaturas de -46°C a 815°C, adequado para aplicações de vapor, óleo e gás.

Conformidade de soldagem de precisão:

As extremidades soldadas de topo com bisel de 37,5° atendem aos padrões ANSI B16.9 e ASME B31.1, permitindo soldas de penetração total para tubos cronograma 40/80 em tubulações de energia e de processo.

Disponível nos tamanhos 1" a 36" NPS, com espessuras de parede personalizadas para aplicações de grau nuclear (ASME BPVC Seção III).

Resistência à corrosão:

A variante de aço inoxidável 316 com liga de molibdênio resiste à corrosão em meios ricos em cloreto, enquanto o 304 é adequado para ambientes não corrosivos, como sistemas de ar comprimido.

Aplicativo

Ideal para distribuição equilibrada de fluxo em tubulações industriais:

Processamento de Petróleo e Gás: Criação de conexões de três vias em sistemas separadores e redes de trocadores de calor, em conformidade com NACE MR0175 para serviço de gás ácido.

Geração de energia: Distribuição de vapor dos coletores às turbinas e equipamentos auxiliares em usinas térmicas, com aço inox 304 resistente à oxidação a 550°C.

Processamento Químico: Divisão de fluxo em linhas de alimentação de reatores e sistemas de mistura, com aço inoxidável 316 atendendo aos padrões cGMP para fabricação farmacêutica.

Tratamento de Água: Distribuir água da rede principal para múltiplas unidades de filtração em plantas municipais, suportando água clorada e picos de alta pressão.

Perguntas frequentes

P: Podem ser usados ​​tees iguais para reduzir o fluxo?

UM:Não, tees iguais são para fluxo equilibrado; use tês redutores quando o diâmetro do ramo for diferente da linha principal.

P: Qual é o espaçamento de suporte recomendado para tês de grande diâmetro?

UM:Instale suportes dentro de 1,5x o diâmetro do tubo do tee para minimizar a tensão nas junções de ramificação, especialmente em trechos horizontais.

P: Como evitar a deterioração da solda em T de aço inoxidável 304?

UM:Use 304L (baixo carbono) para aplicações soldadas para evitar corrosão intergranular ou aplique tratamento térmico pós-soldagem para seções espessas.

P: Existem revestimentos resistentes ao fogo disponíveis?

UM:Sim, podem ser aplicados revestimentos intumescentes (em conformidade com ASTM E119), proporcionando resistência ao fogo de 2 horas para conexões críticas de tubulações.
