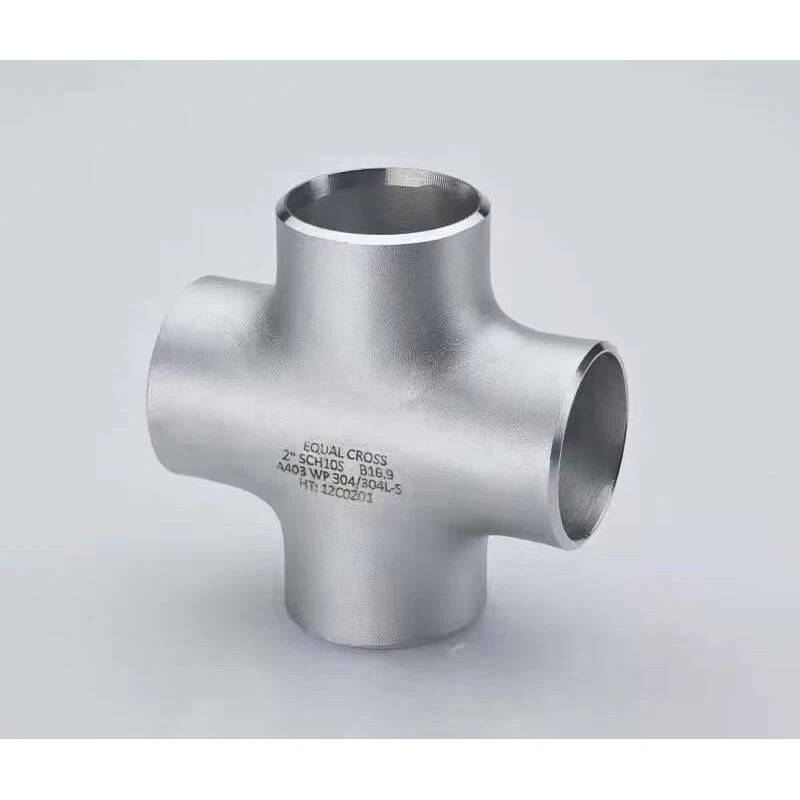

Cruz BW de aço inoxidável de alta pressão para tubulações industriais

Visão geral

A cruz BW (soldada de topo) de aço inoxidável de alta pressão é uma conexão de tubo robusta projetada para criar conexões de quatro vias em tubulações industriais de alta pressão e alta temperatura. Construída em aço inoxidável 304 ou 316 sem costura, esta cruzeta possui extremidades soldadas (em conformidade com ANSI B16.25) e um design reforçado, garantindo integridade estrutural e desempenho livre de vazamentos em aplicações críticas.

Características

Construção Pesada:

Corpo em aço inoxidável sem costura (304/316) com tamanhos de ramificação iguais ou reduzidos, classificado para pressões de trabalho de até 2.500 PSI (programação 80, aço inoxidável 316) e temperaturas de -46°C a 815°C.

A seção central reforçada (1,5x a espessura da parede) suporta cargas de pressão multidirecionais, reduzindo a concentração de tensões nas junções dos ramais.

Extremidades de soldagem de precisão:

Extremidades de solda de topo com bordas chanfradas (37,5° ±1°) para soldas de penetração total, em conformidade com ASME B16.9 e adequadas para processos de soldagem automática e manual.

Disponível em cruz igual (todas as ramificações do mesmo tamanho) e cruz redutora (os tamanhos das ramificações diferem em um tamanho nominal), oferecendo versatilidade no projeto de tubulações.

Otimização de fluxo e estresse:

Transições internas suaves (raio ≥1,0x espessura da parede do tubo) minimizam a turbulência e a perda de pressão, com uma superfície interna hidroformada (Ra ≤1,6μm) para fluxo laminar em sistemas multi-ramais.

A variante de aço inoxidável 316 com teor de molibdênio resiste à corrosão em meios ricos em cloreto, ideal para sistemas de distribuição de água do mar e salmoura.

Garantia de qualidade:

100% de testes radiográficos (RT) para soldas em aplicações críticas, com verificações dimensionais via digitalização 3D para garantir a precisão do alinhamento (±0,5mm para 12" NPS).

Em conformidade com a ISO 9001:2015 e especificações específicas do cliente (por exemplo, Shell MESC SPE 77/300 para projetos de petróleo e gás).

Aplicativo

Ideal para redes de tubulações industriais complexas:

Refinarias de petróleo e gás: Conexões multi-ramais em unidades de processo, sistemas de flare e redes de trocadores de calor, com aço inoxidável 316 atendendo NACE MR0175 para serviço ácido.

Geração de energia: Conexões de quatro vias em sistemas coletores de vapor e linhas de retorno de condensado, suportando cargas térmicas cíclicas em usinas de ciclo combinado.

Processamento Químico: Distribuição de matérias-primas em reatores descontínuos e colunas de destilação, com design cruzado igual permitindo distribuição equilibrada de fluxo.

Tratamento de Água: Conexões multi-saídas em skids de filtração e plantas de osmose reversa, com redução de opções cruzadas para transições de tamanho em layouts compactos.

Perguntas frequentes

P: Qual é a pressão máxima permitida para uma cruz redutora?

UM:A classificação de pressão é determinada pelo menor tamanho do ramal; consulte a folha de dados para combinações específicas de tamanho-pressão.

P: A cruz pode ser usada em zonas sísmicas?

UM:Sim, mas inclua reforços adicionais nas junções transversais para absorver forças laterais, pois as conexões multi-ramais são mais suscetíveis à fadiga por vibração.

P: Como inspecionar defeitos de solda na cruz?

UM:Use testes ultrassônicos (UT) ou inspeção de partículas magnéticas (MPI) para detectar falhas de superfície/subsuperfície, especialmente em conexões de ramificação para principal.

P: Existem versões não magnéticas disponíveis para aplicações sensíveis?

UM:Sim, o aço inoxidável 316L oferece baixa permeabilidade magnética, adequado para uso próximo a separadores magnéticos e equipamentos de ressonância magnética.
